Hier könnt Ihr in den nächsten Monaten wieder unser aktuelles Projekt begleiten, nach und nach werden wir bei erfolgten Arbeitsschritten das Tagebuch aktualisieren. Dieses LAF 322 Feuerwehr Fahrgestell stammt aus unserem Bestand und wird für einen Kunden originalgetreu zum LAK 322 umgebaut. Das Fahrerhaus , sowie der Kipper werden in Ral 1007 Narzissengelb, die Anbauteile wie Stosstange, Kotflügel und Grill in Ral 9005 Tiefschwarz und das Chassis traditionell in DB 3575 Ochsenblut Rot lackiert.
20.09.2016

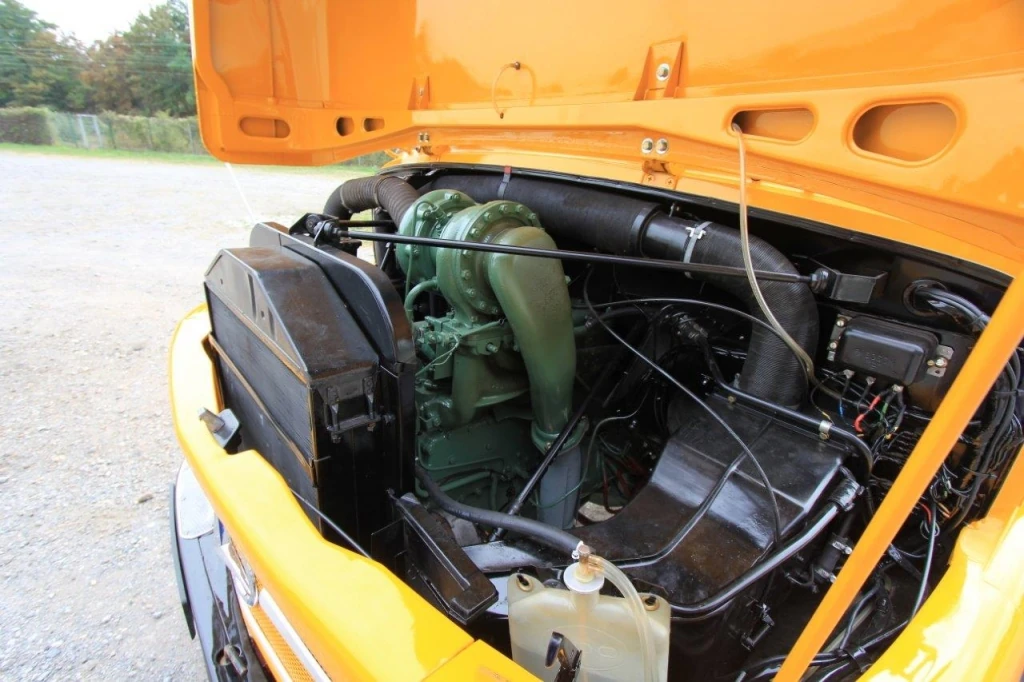

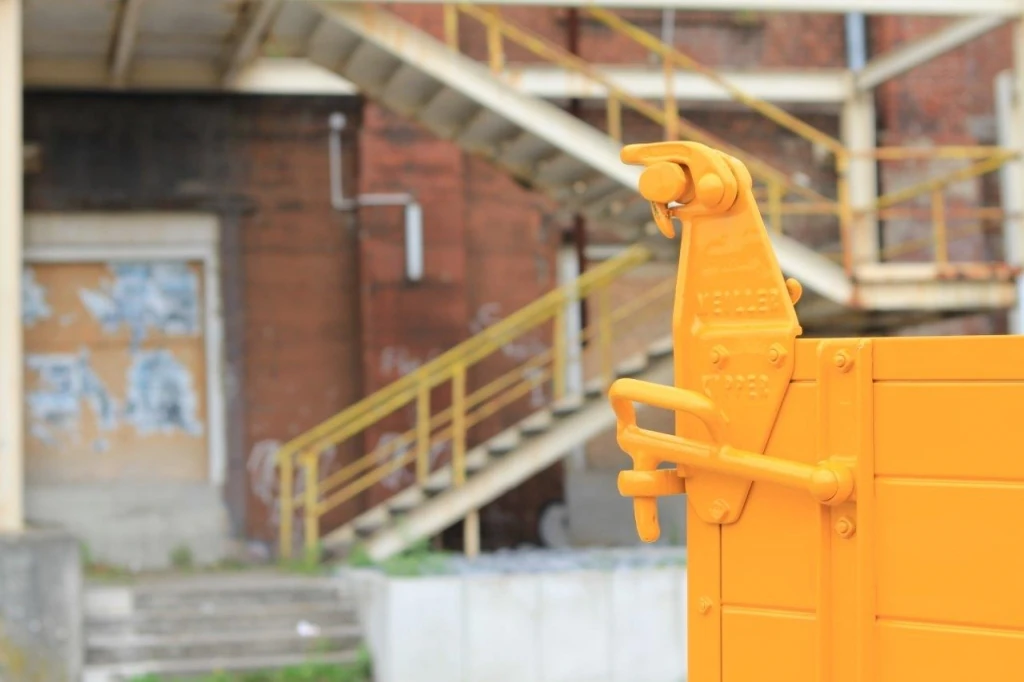

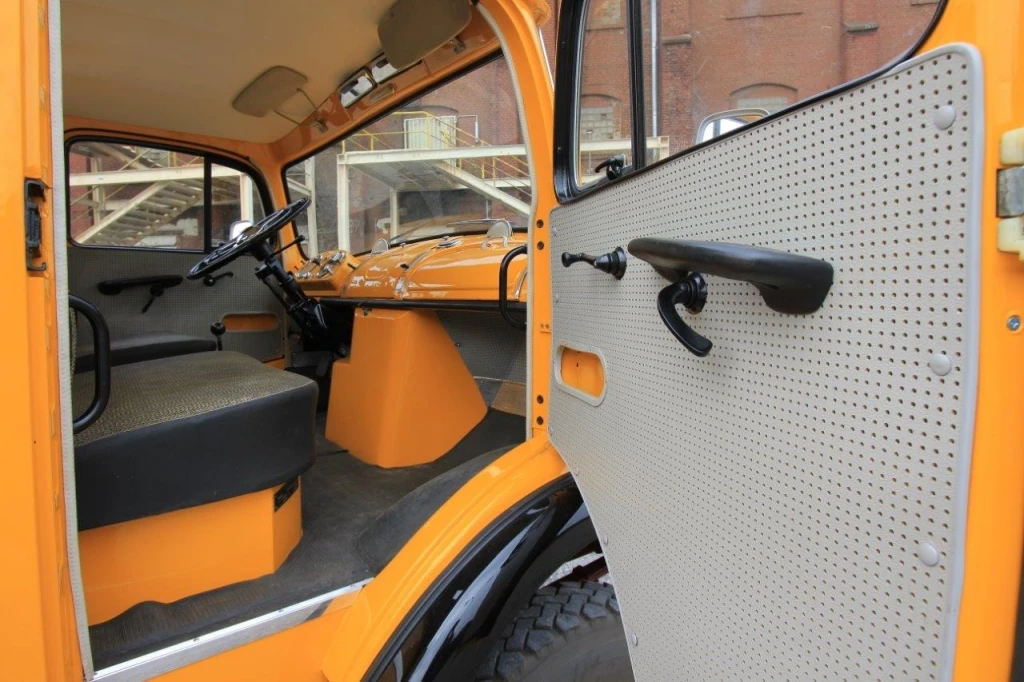

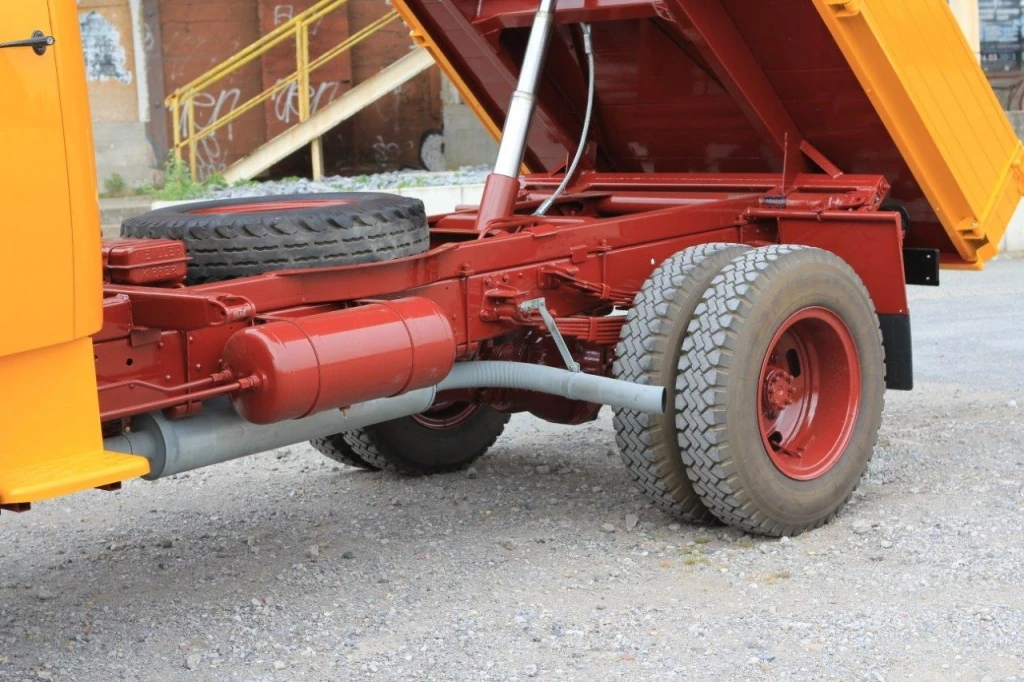

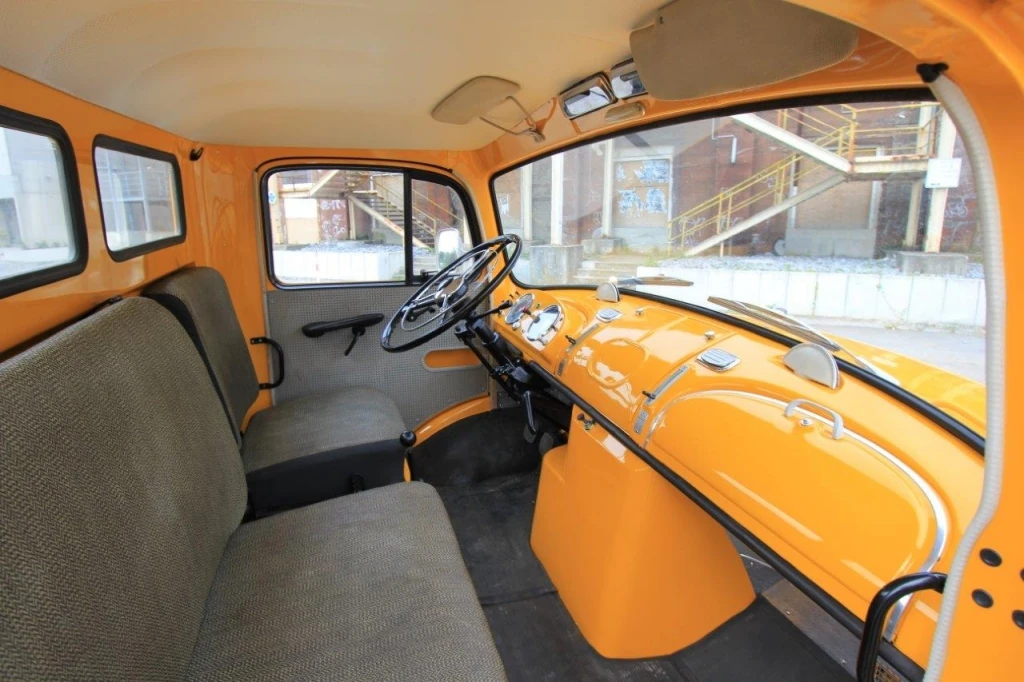

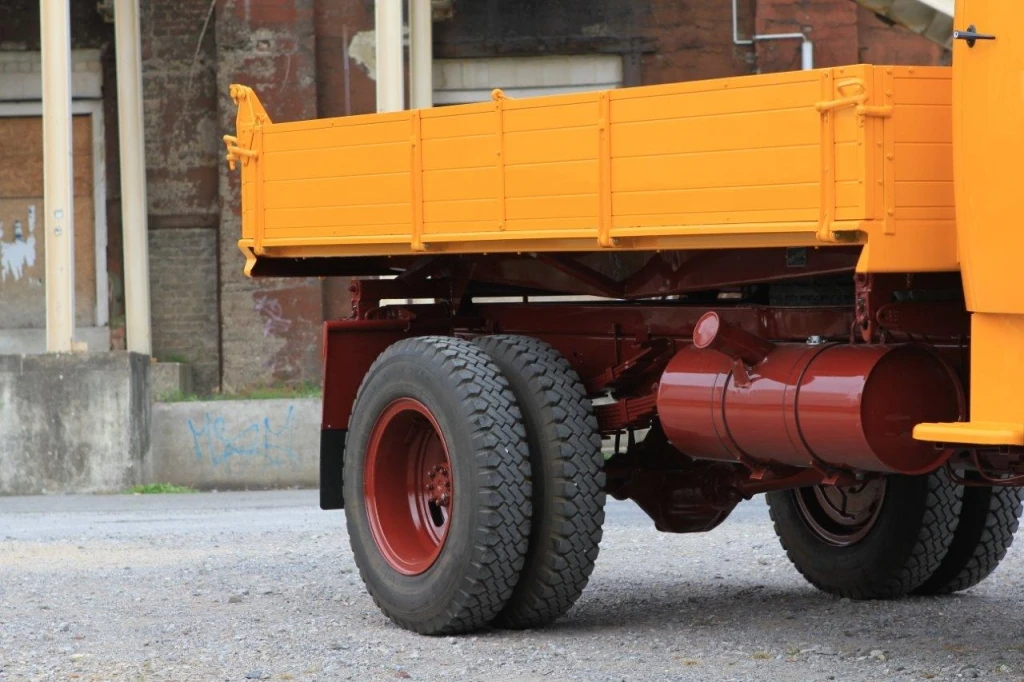

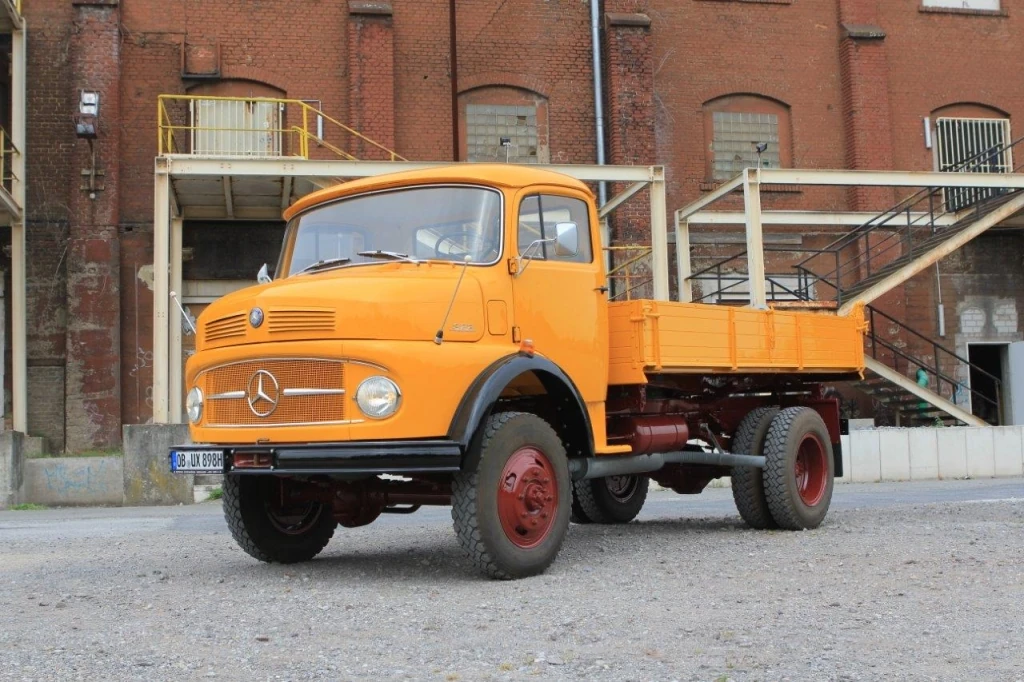

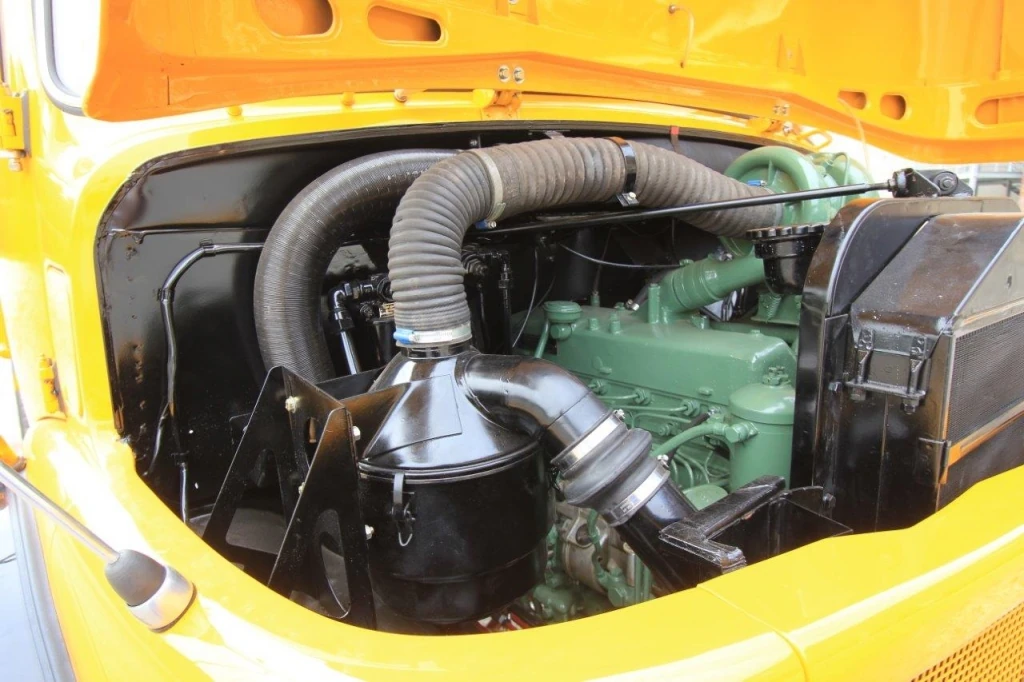

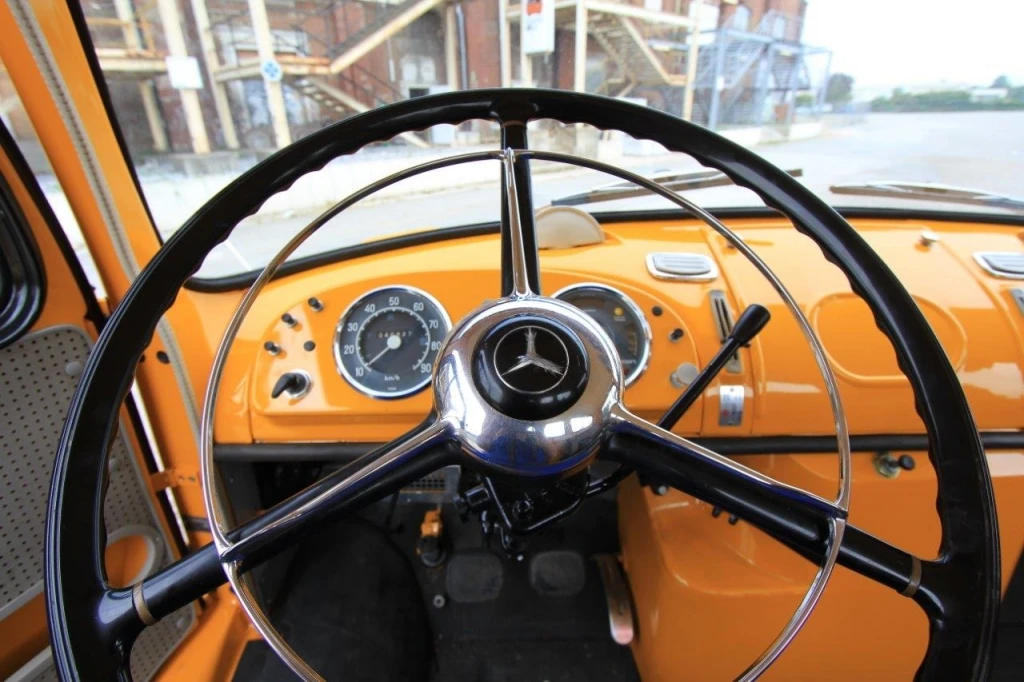

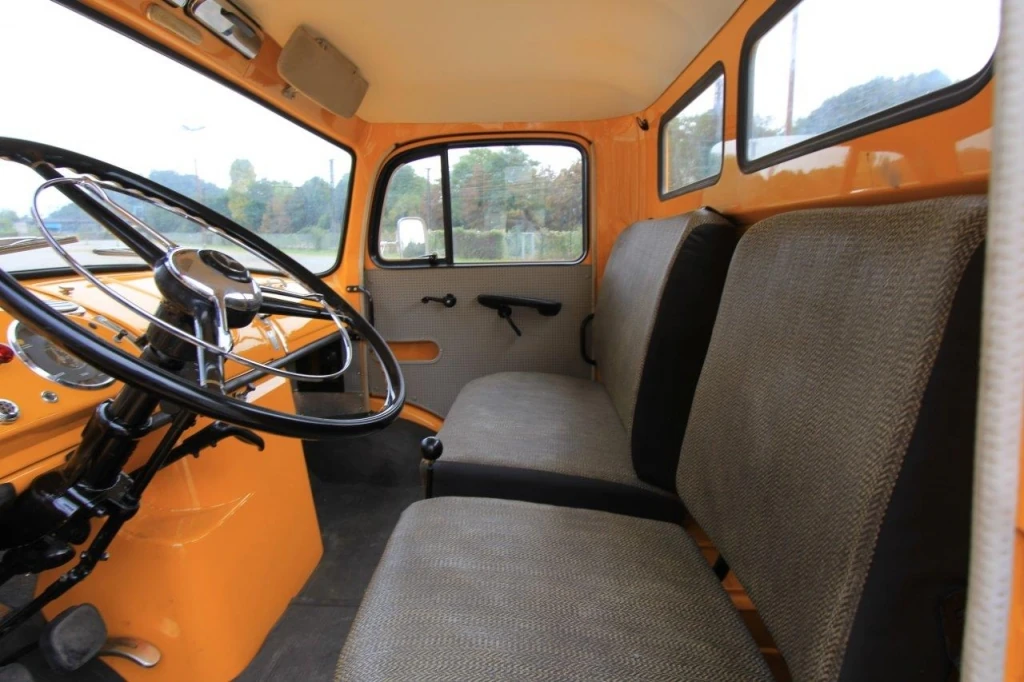

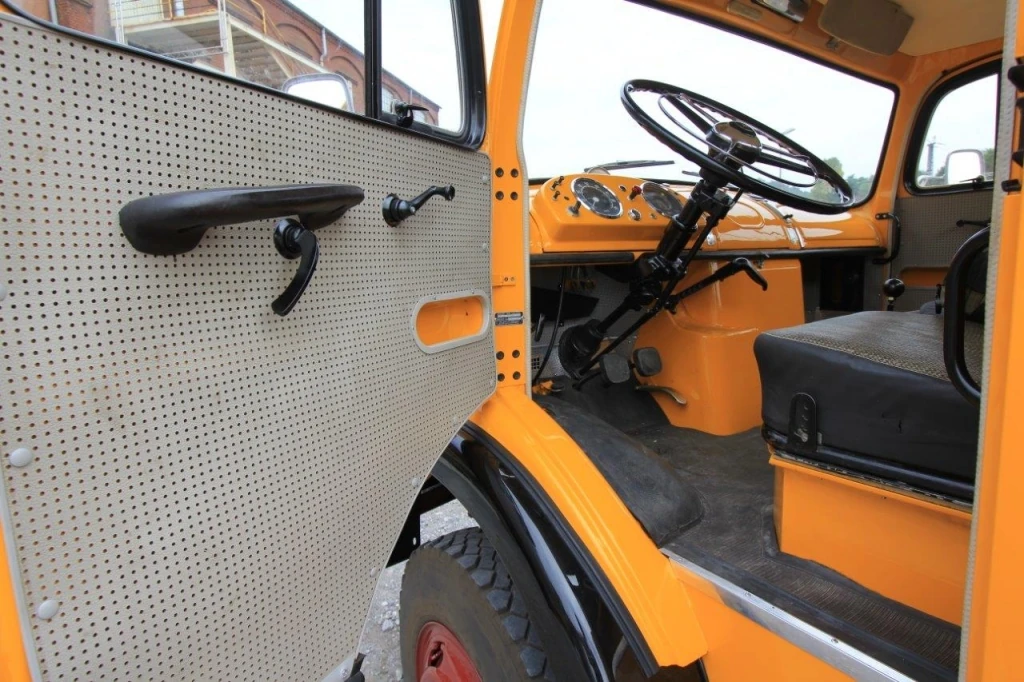

Fertigstellung

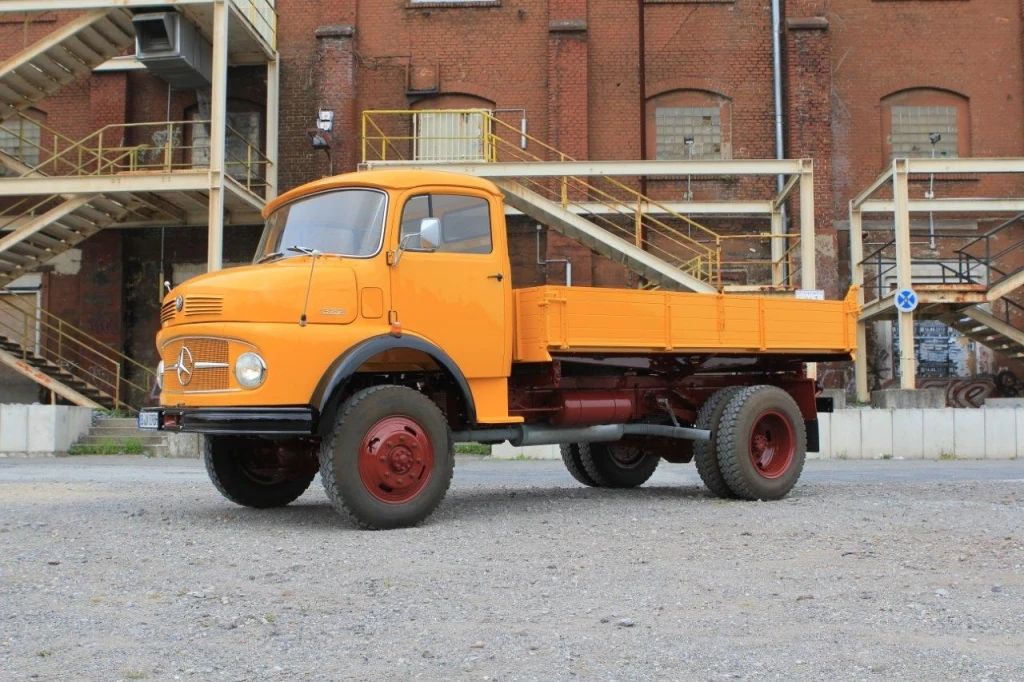

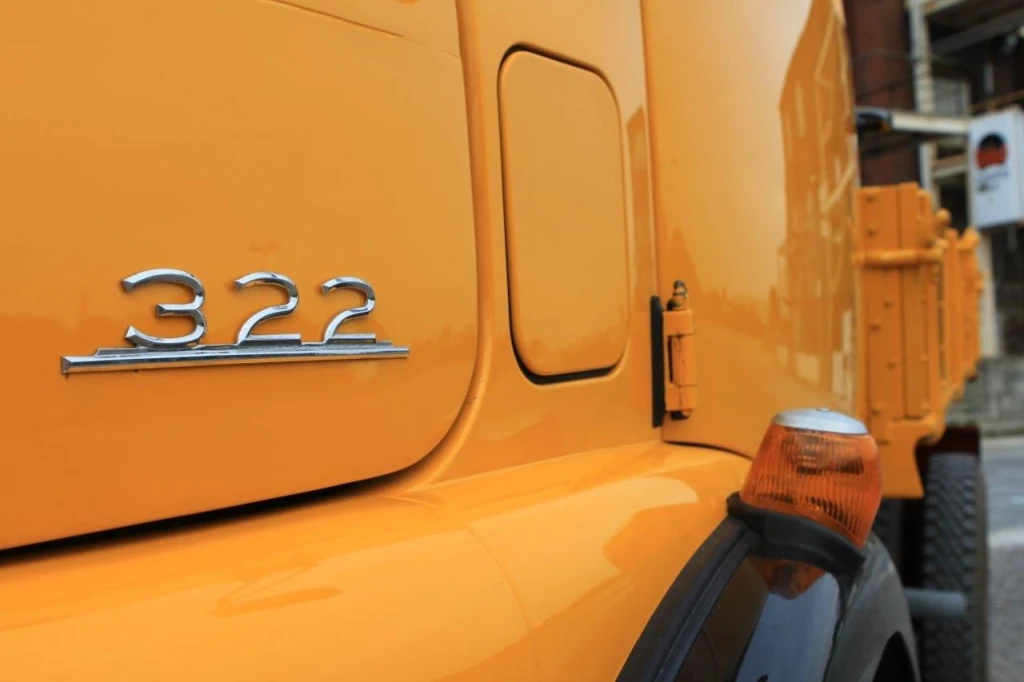

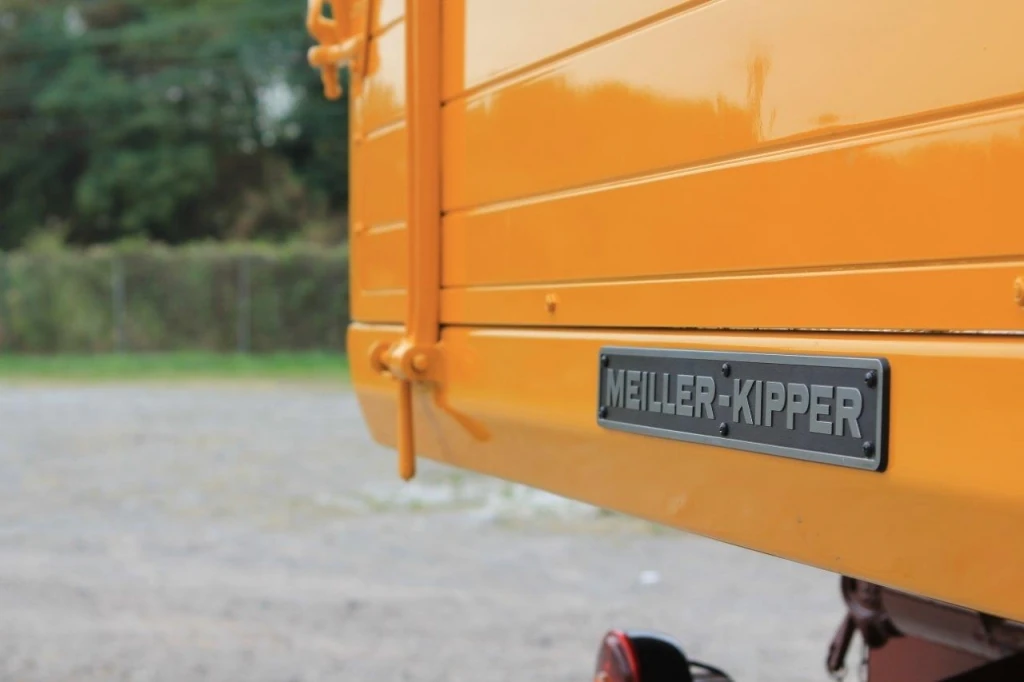

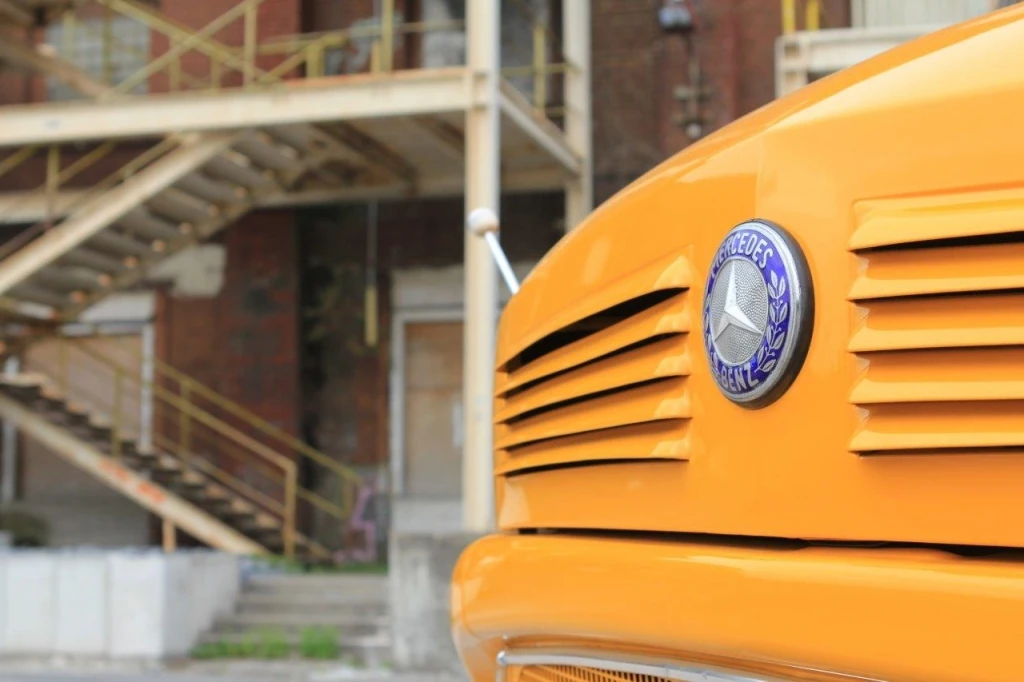

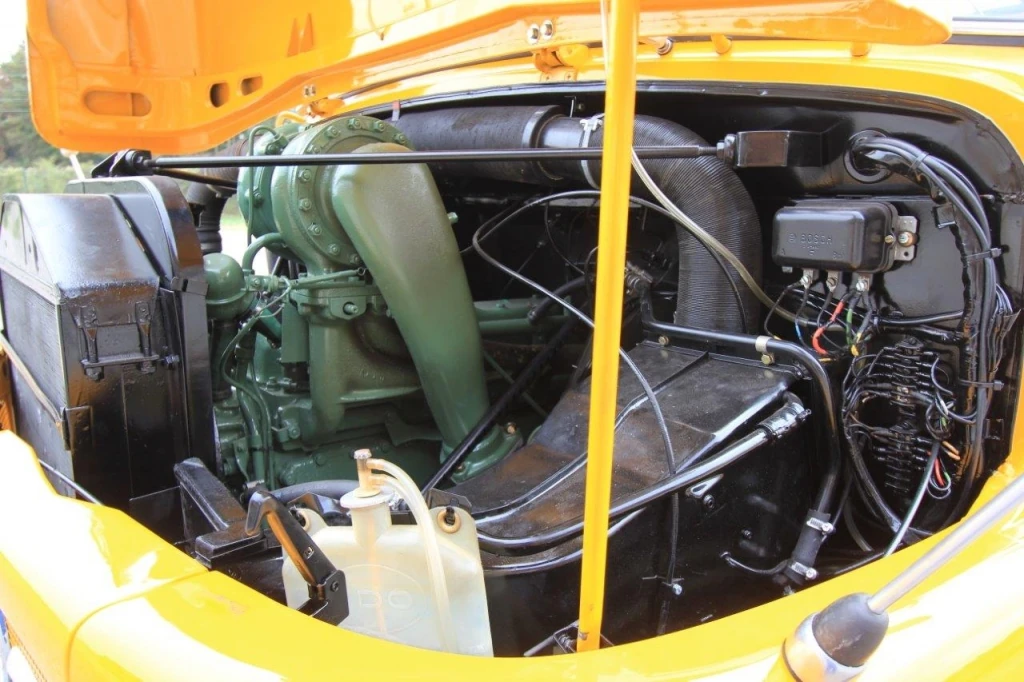

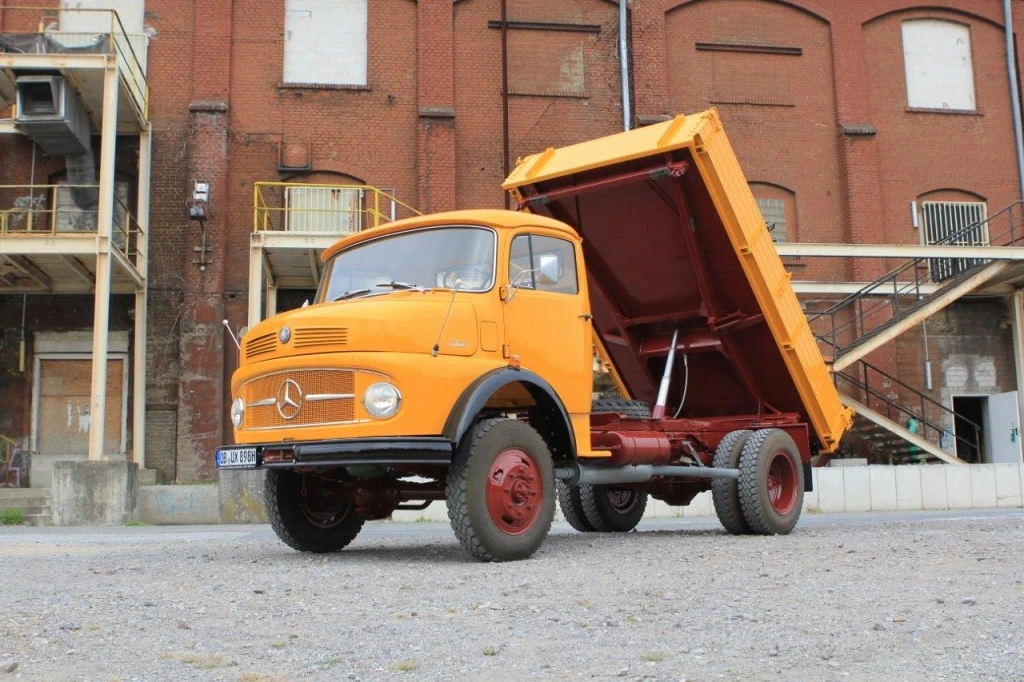

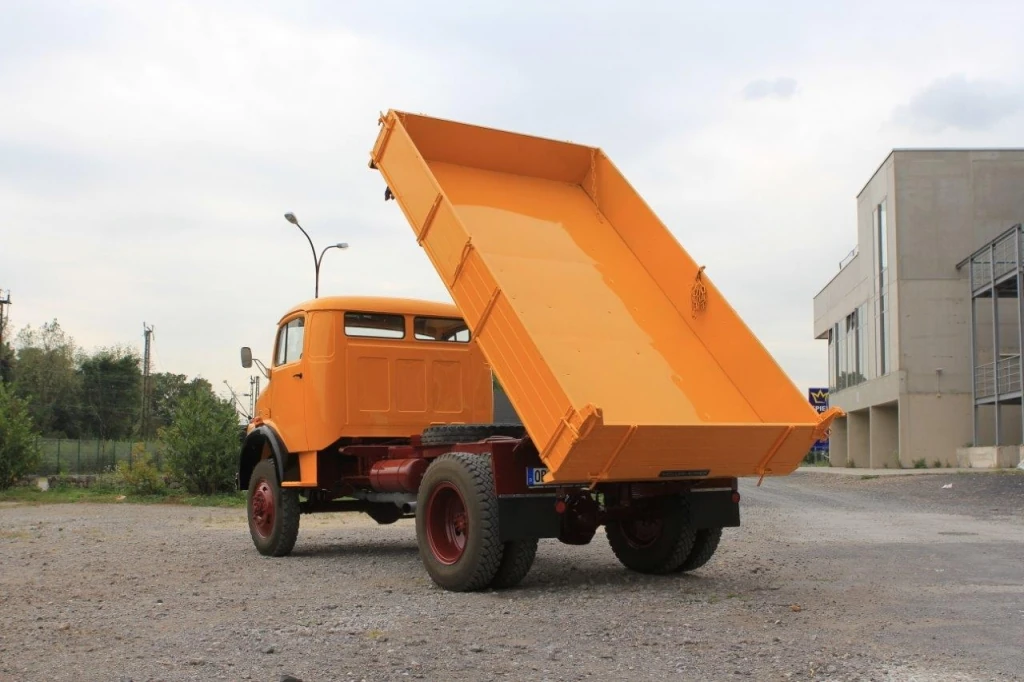

Das Fahrzeug ist aktuell fertig gestellt, in den nächsten Tagen wird es seinem neuen Besitzer übergeben.
24.08.2016

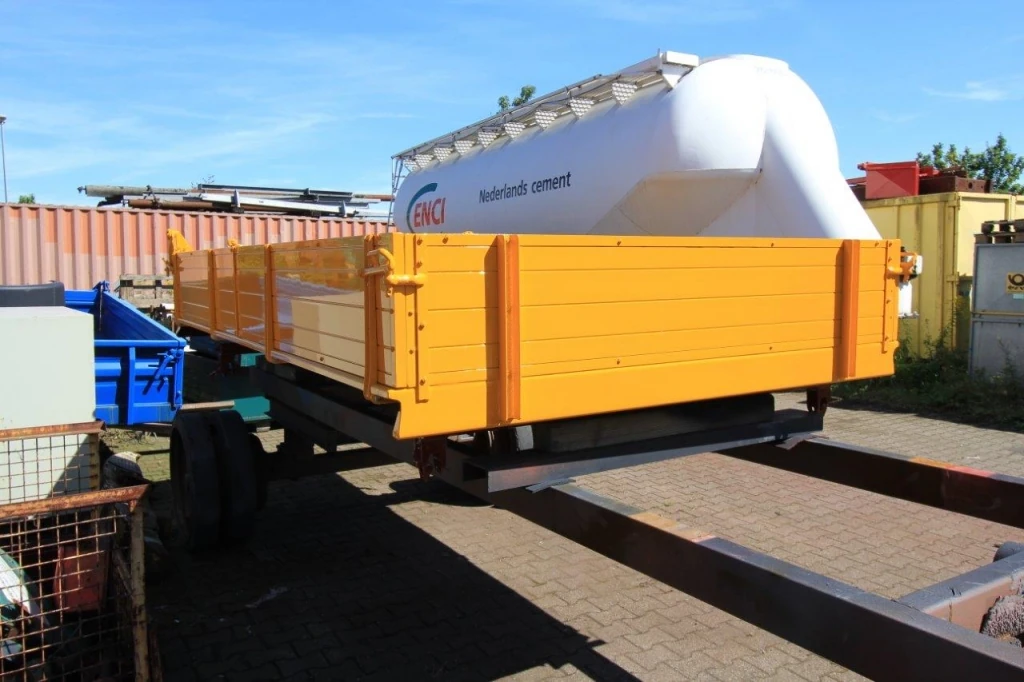

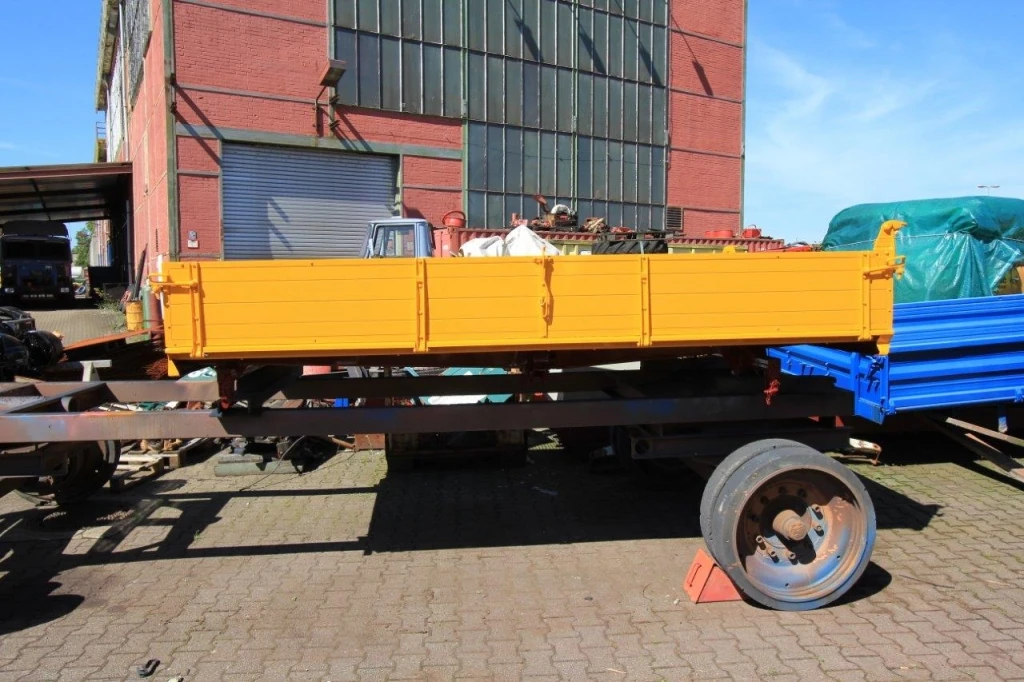

Lackierung Aufbau

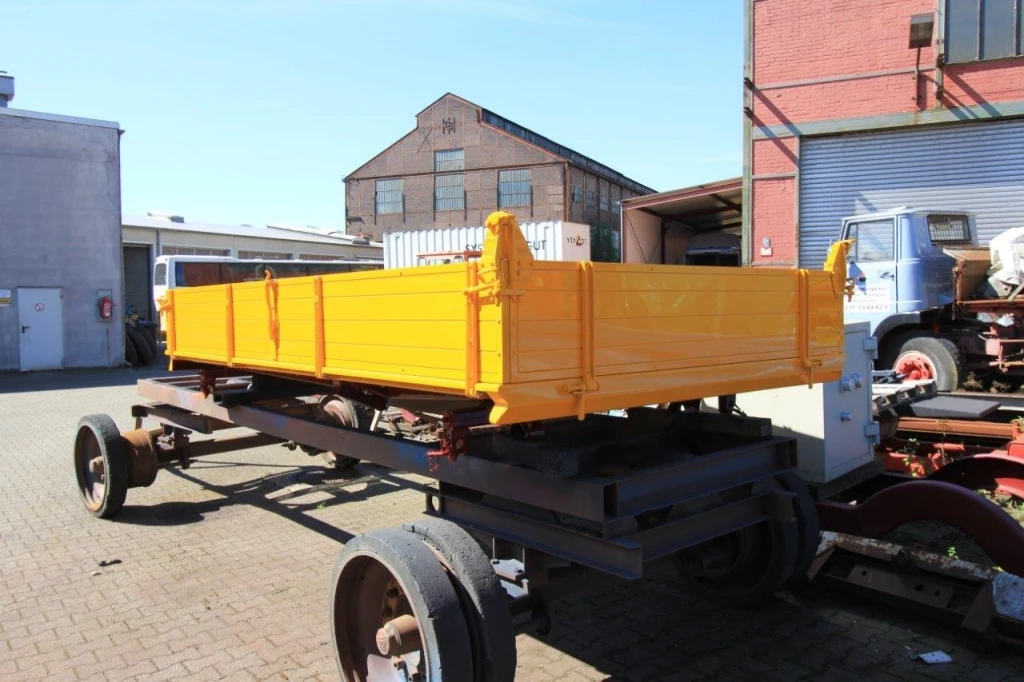

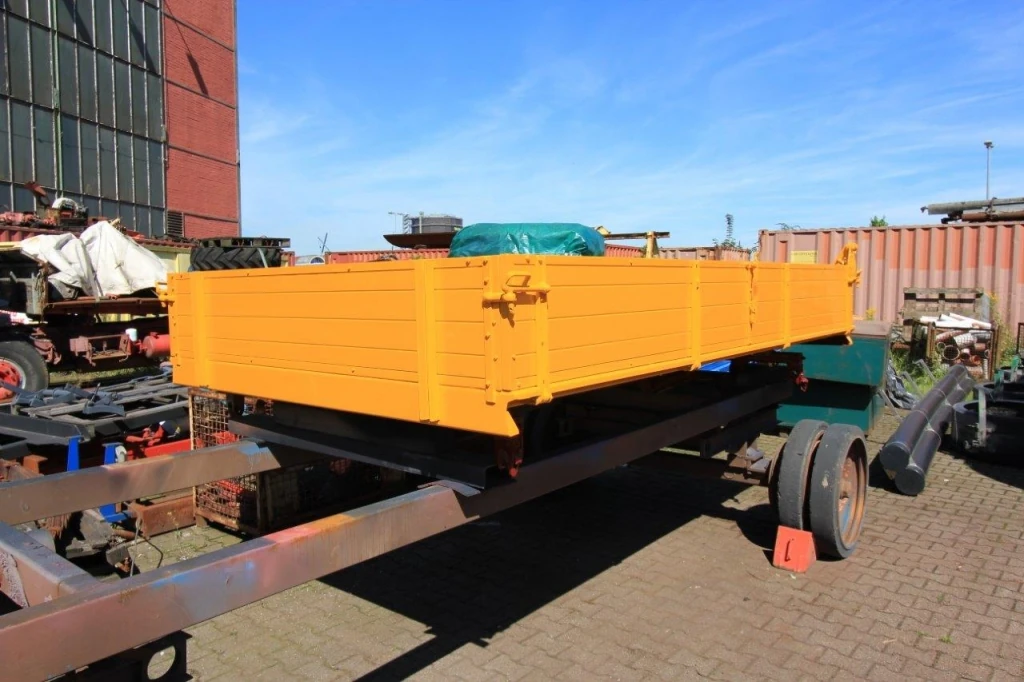

Der Aufbau ist mittlerweile komplett lackiert und steht bereit zur Montage.
23.08.2016

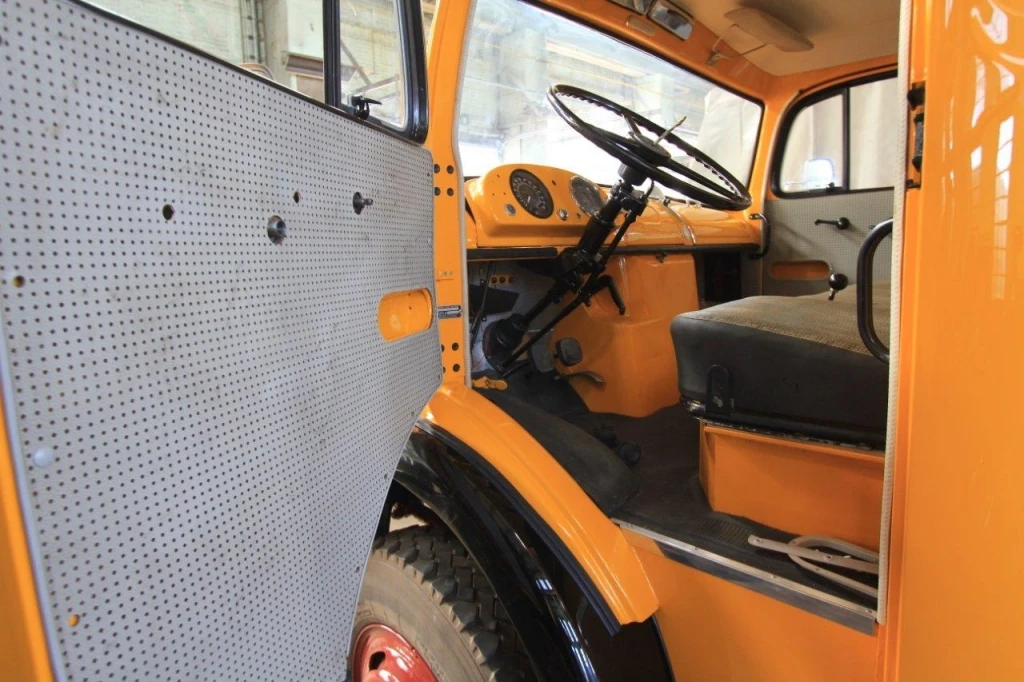

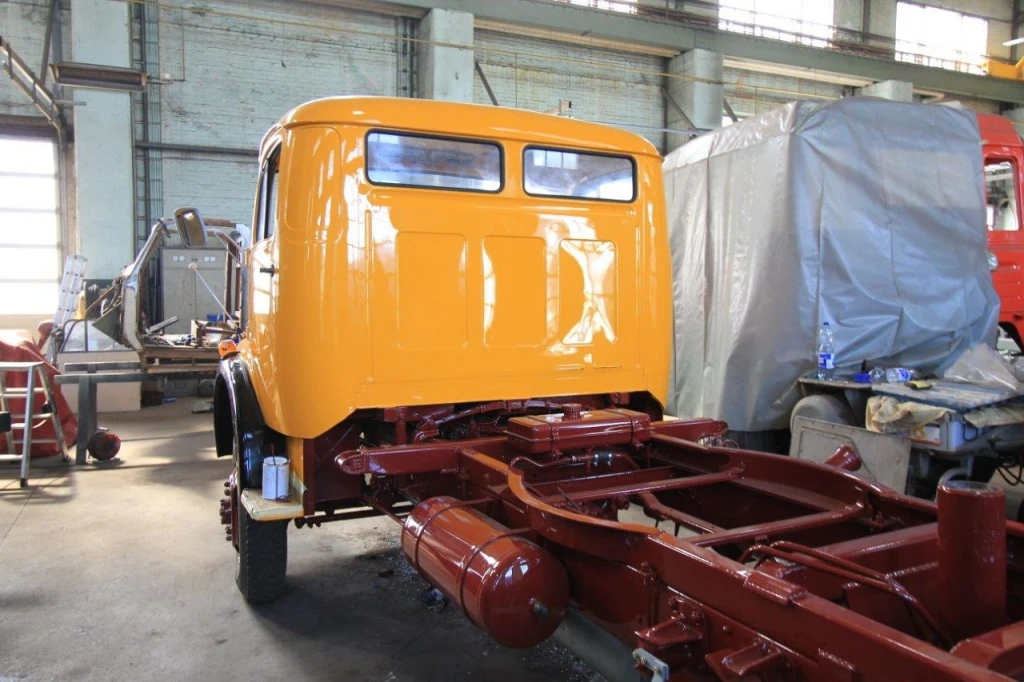

Montagearbeiten am Fahrzeug

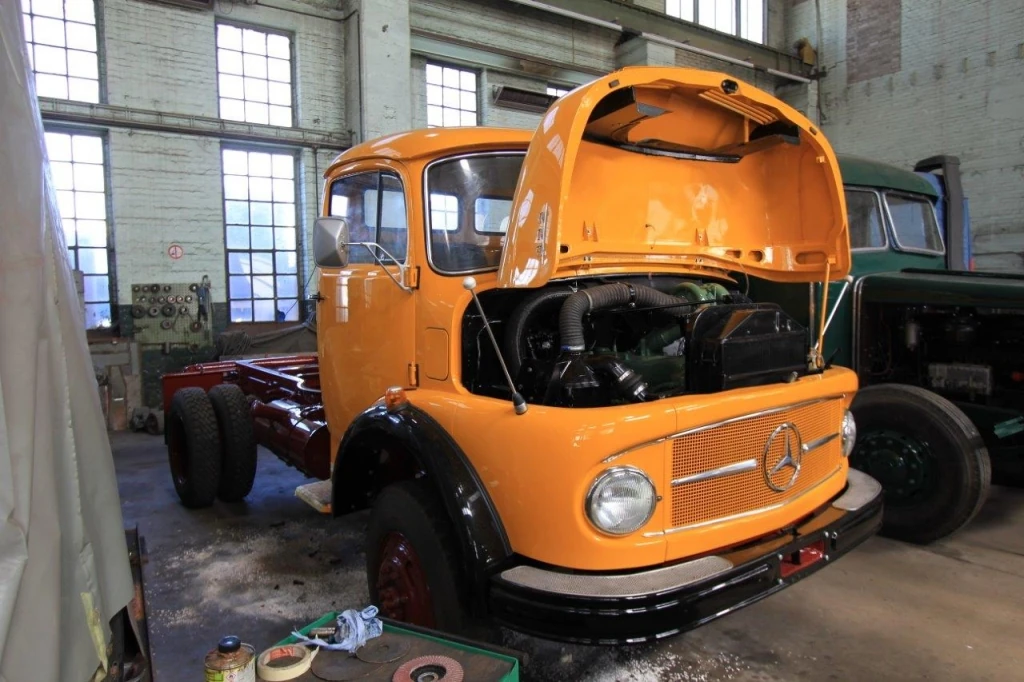

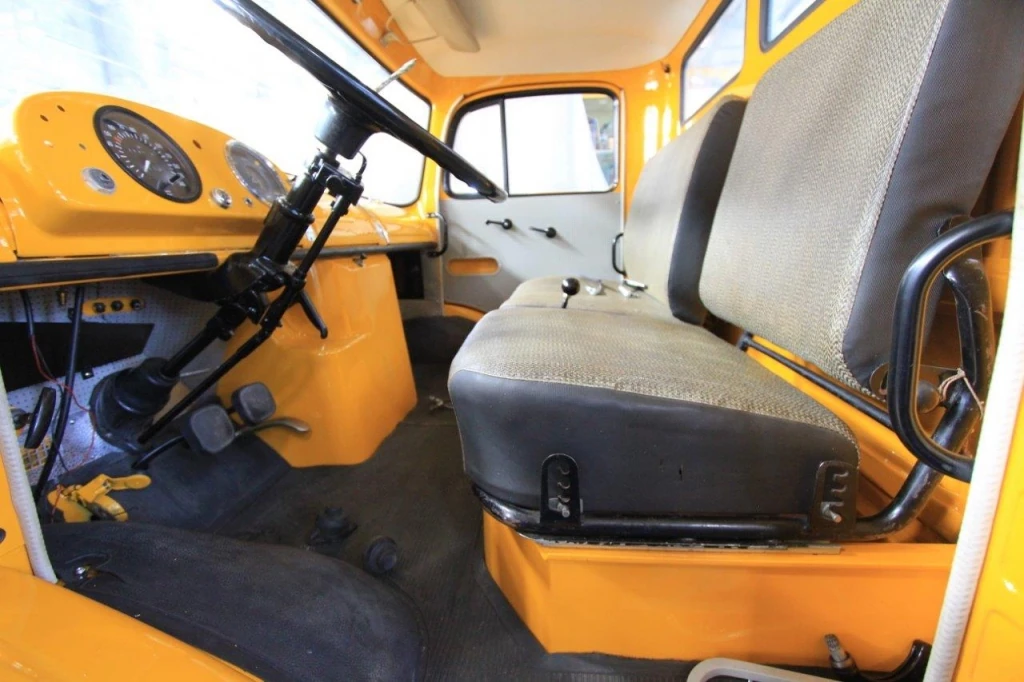

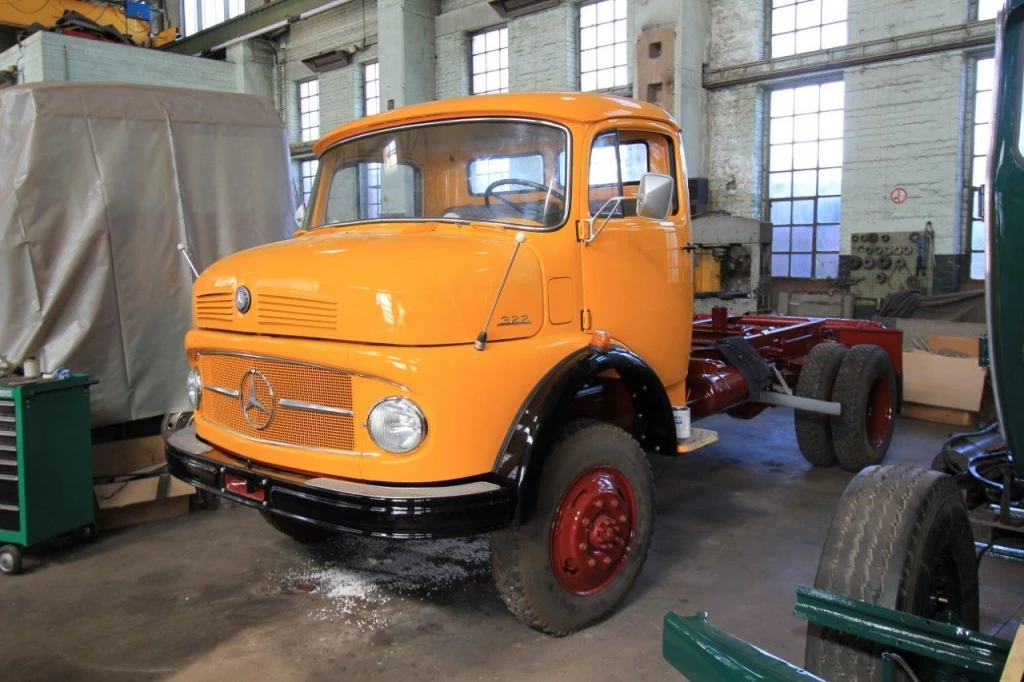

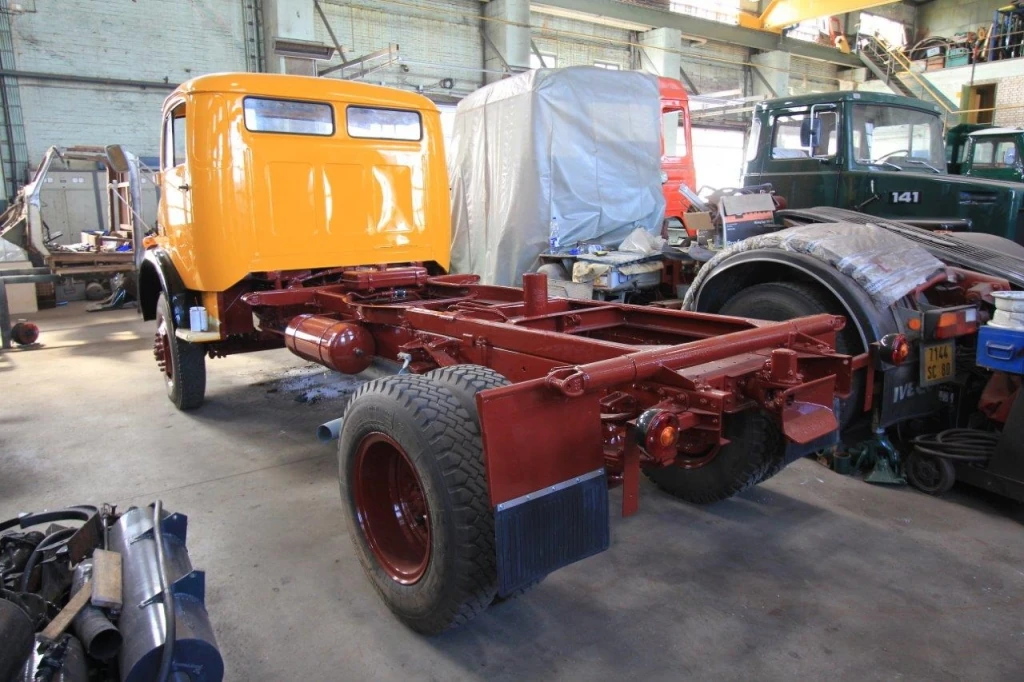

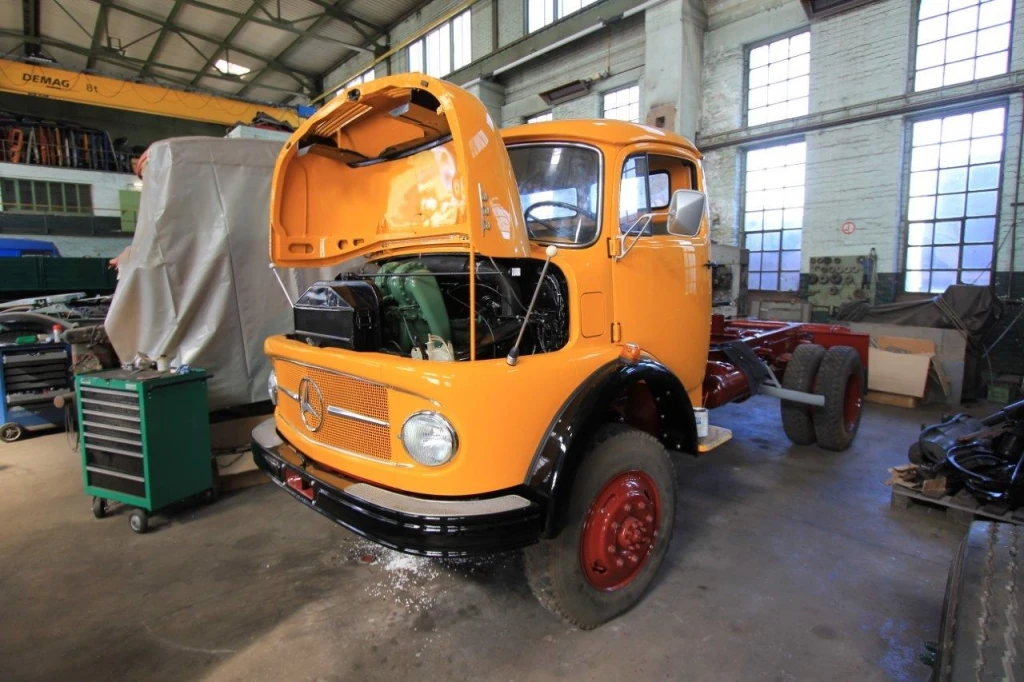

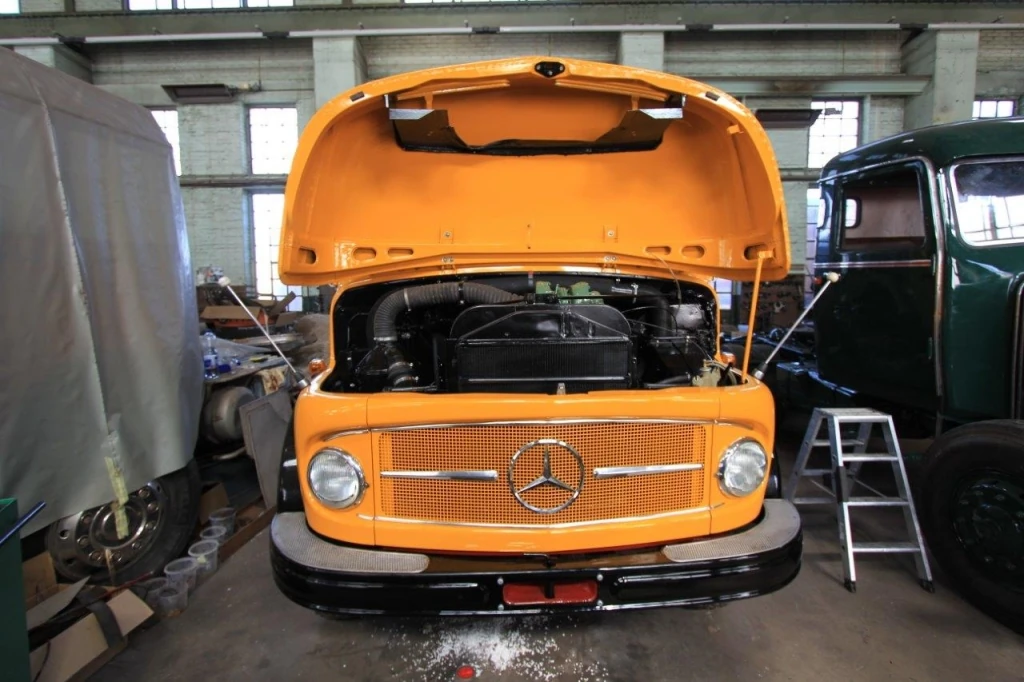

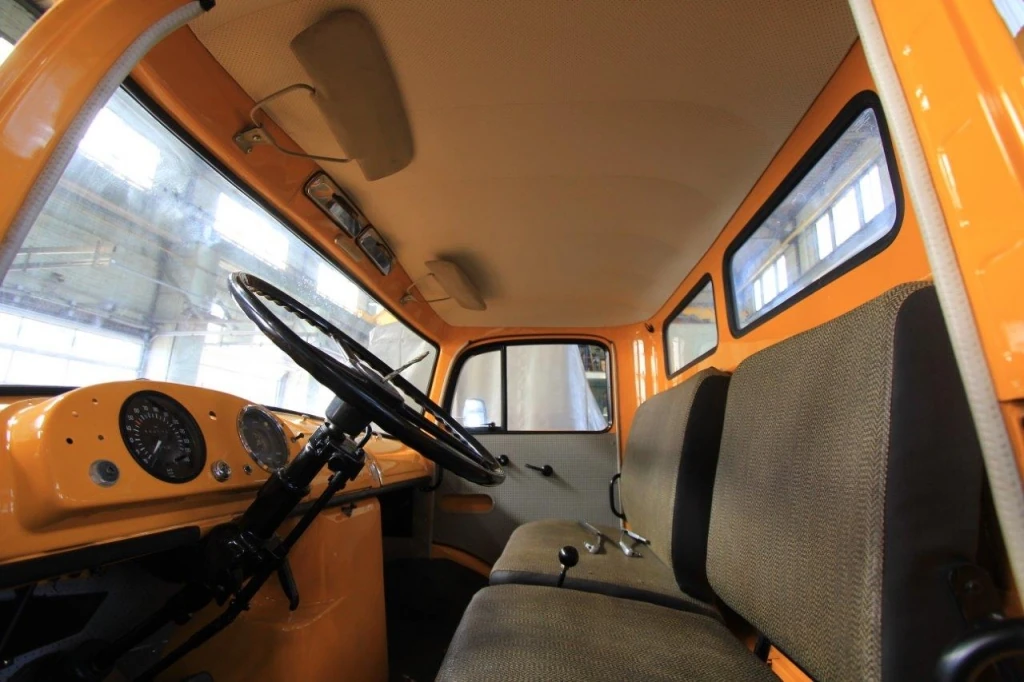

Das Fahrzeug ist weitestgehend fertig gestellt, die Elektrische Anlage muß teilweise noch angeschlossen werden. Wenn alles klappt, wird der Kipperkasten nächste Woche aufgesetzt.
16.08.2016
Montagearbeiten am Fahrzeug

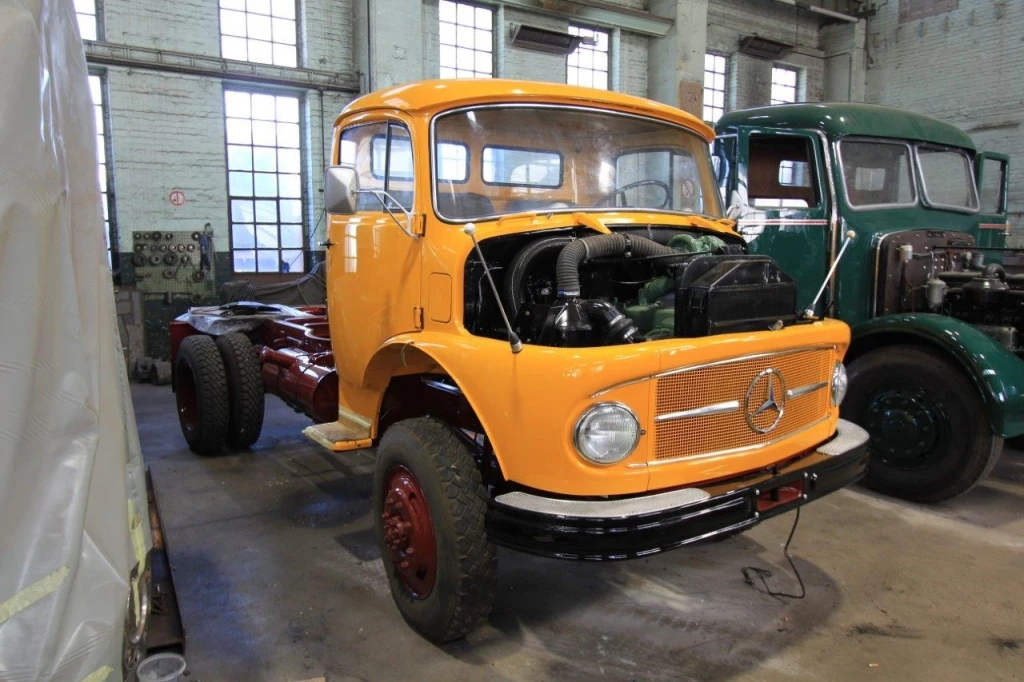

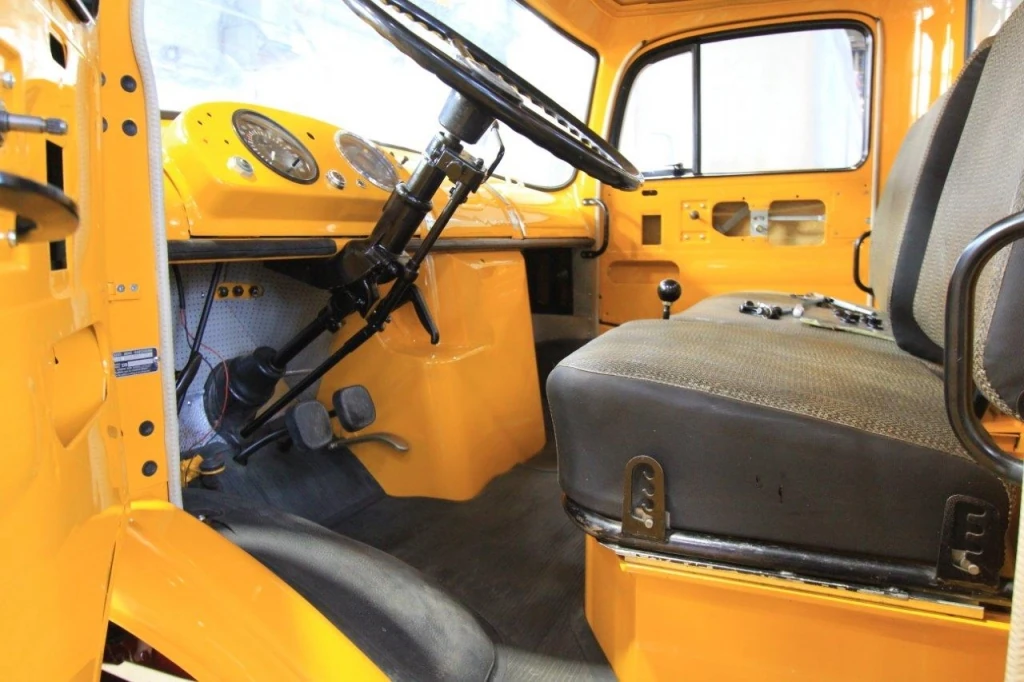

Das Fahrgestell ist weitestgehend montiert , es fehlen zwar noch einige Kleinigkeiten , aber das Ziel ist in Sicht.
16.08.2016

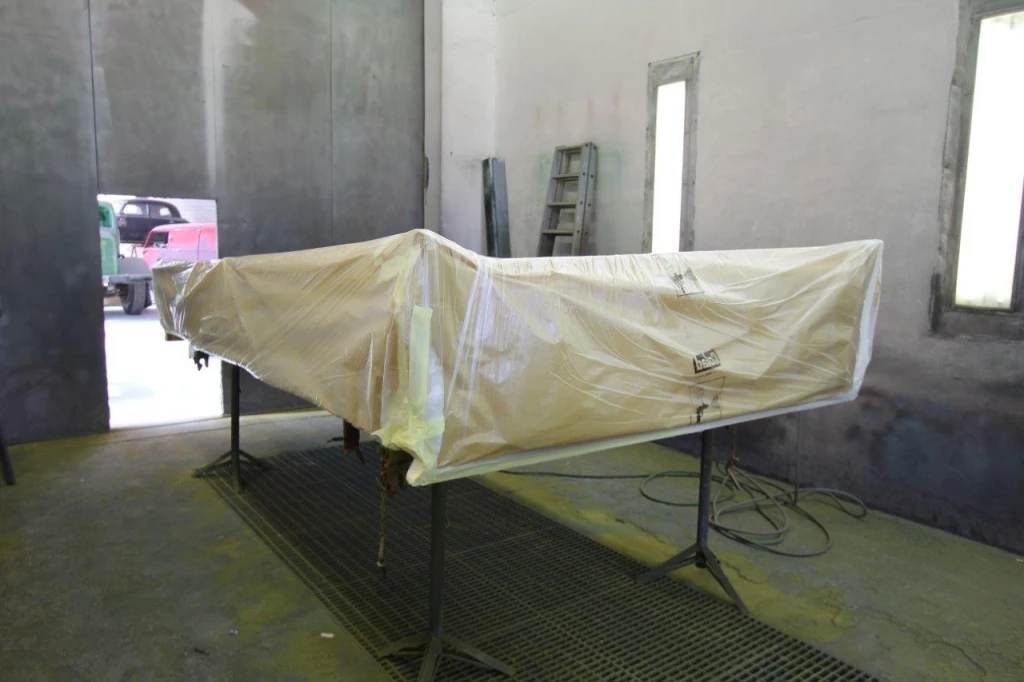

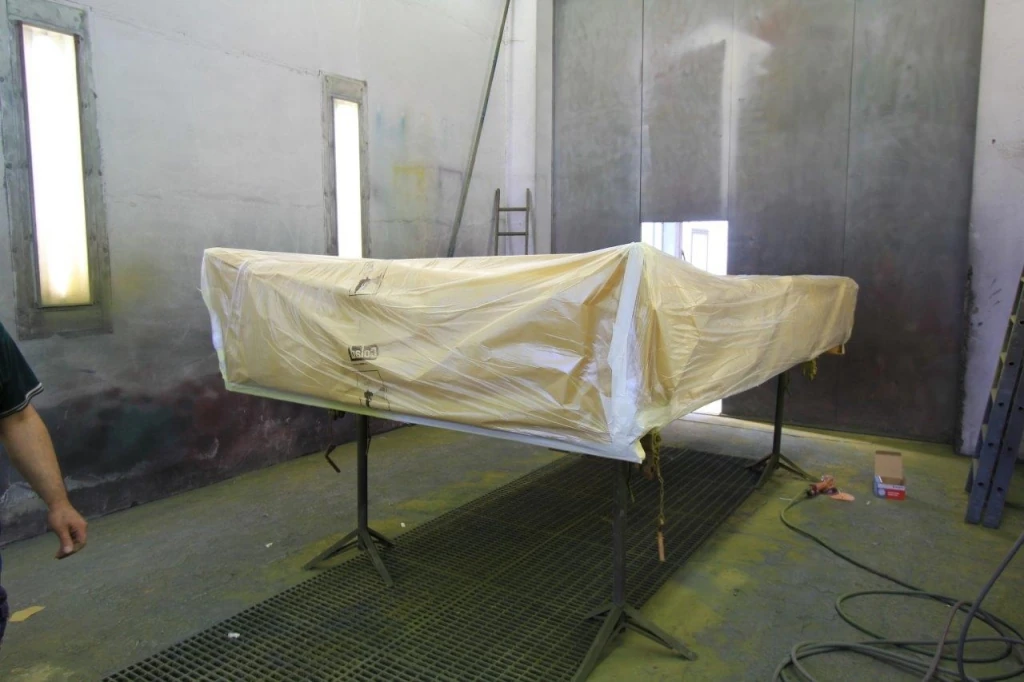

Lackierarbeiten Aufbau
Oberhalb wurde der Kipperkasten bereits komplett lackiert und wieder zusammen gebaut, heute wird der Aufbau noch unterhalb in Chassisfarben lackiert bevor er auf das Fahrgestell montiert wird.
12.08.2016

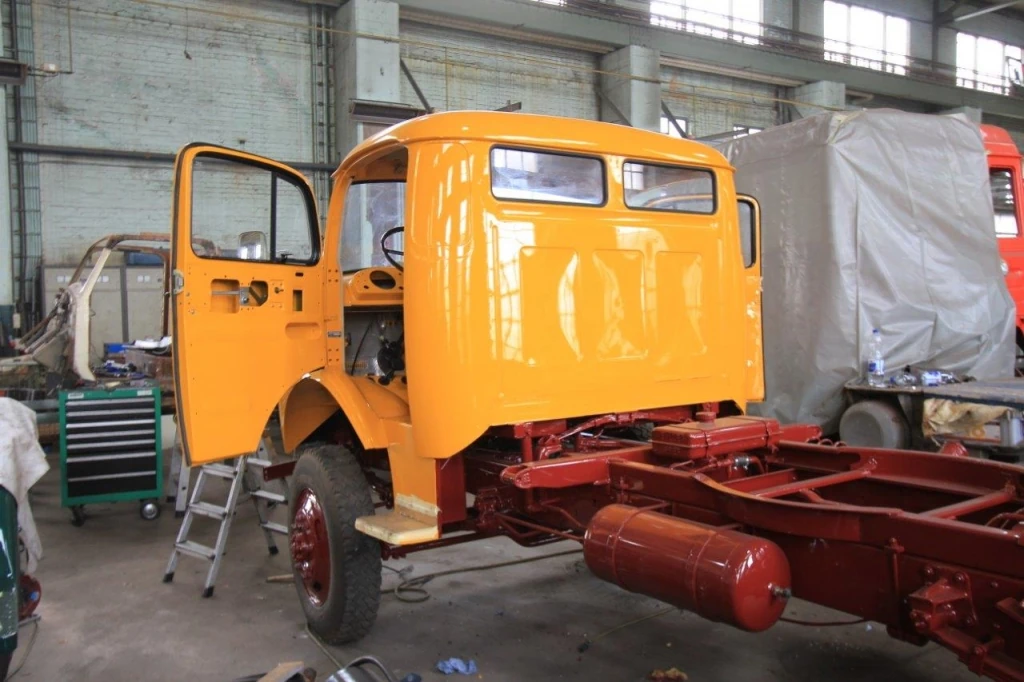

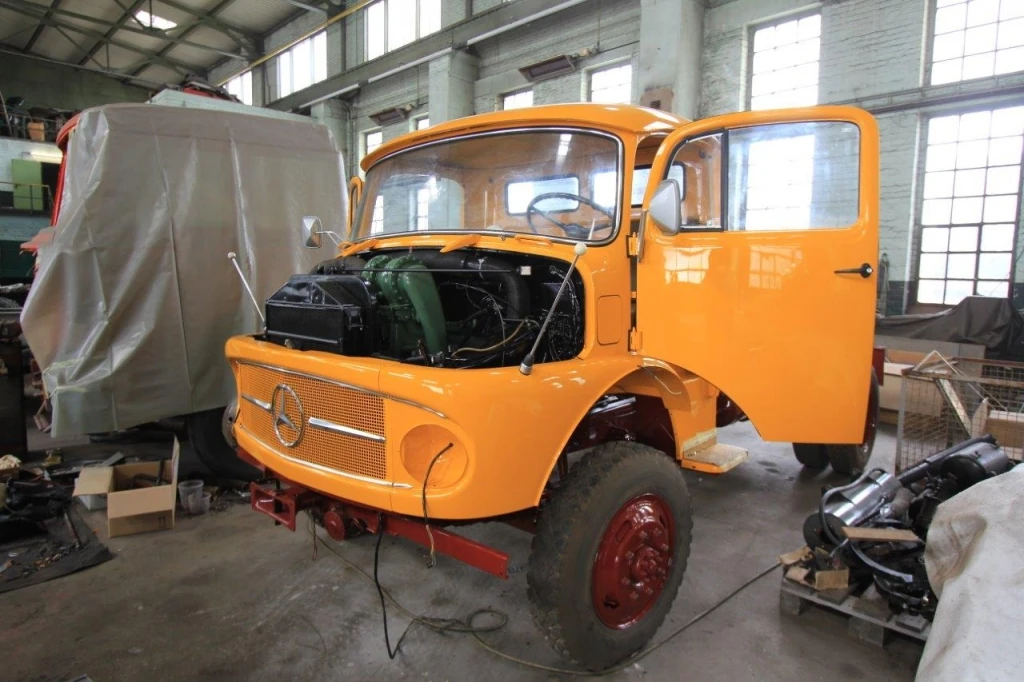

Montagearbeiten am Fahrzeug

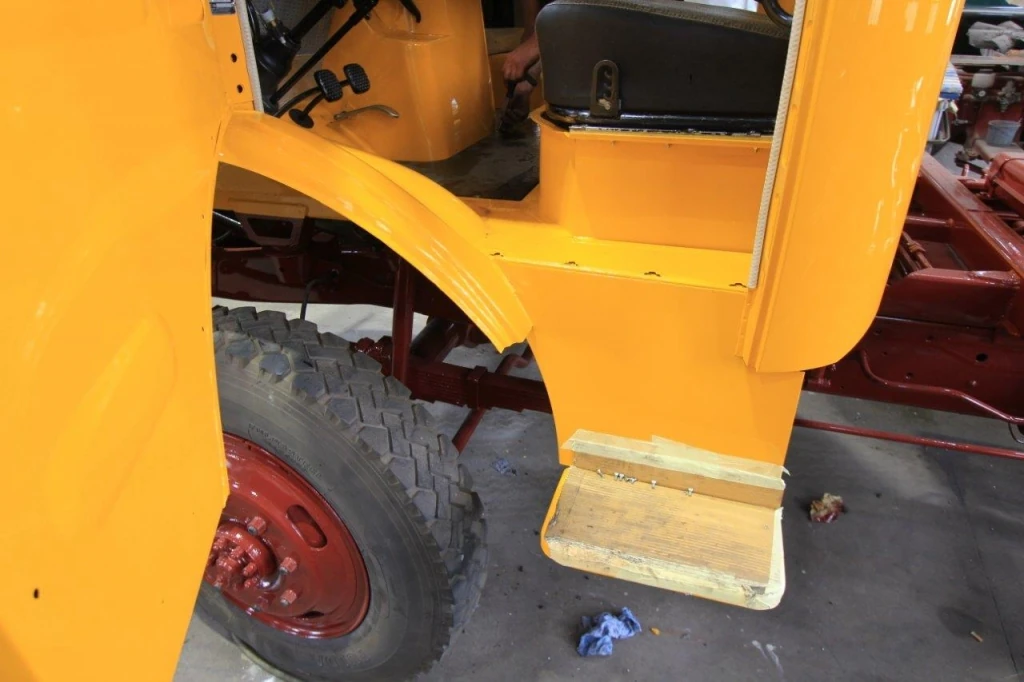

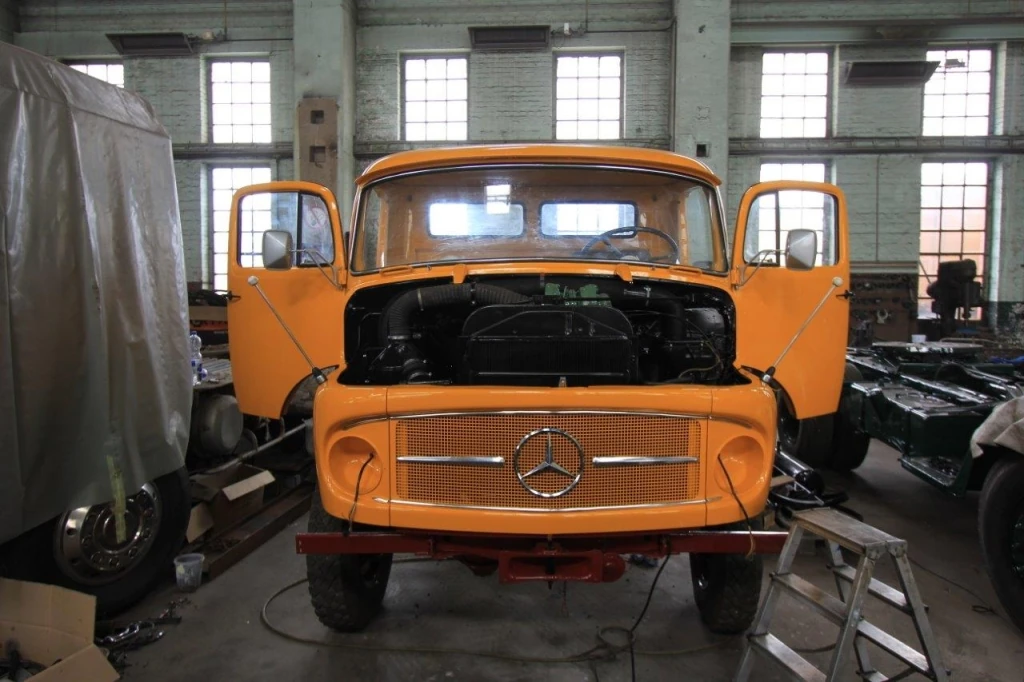

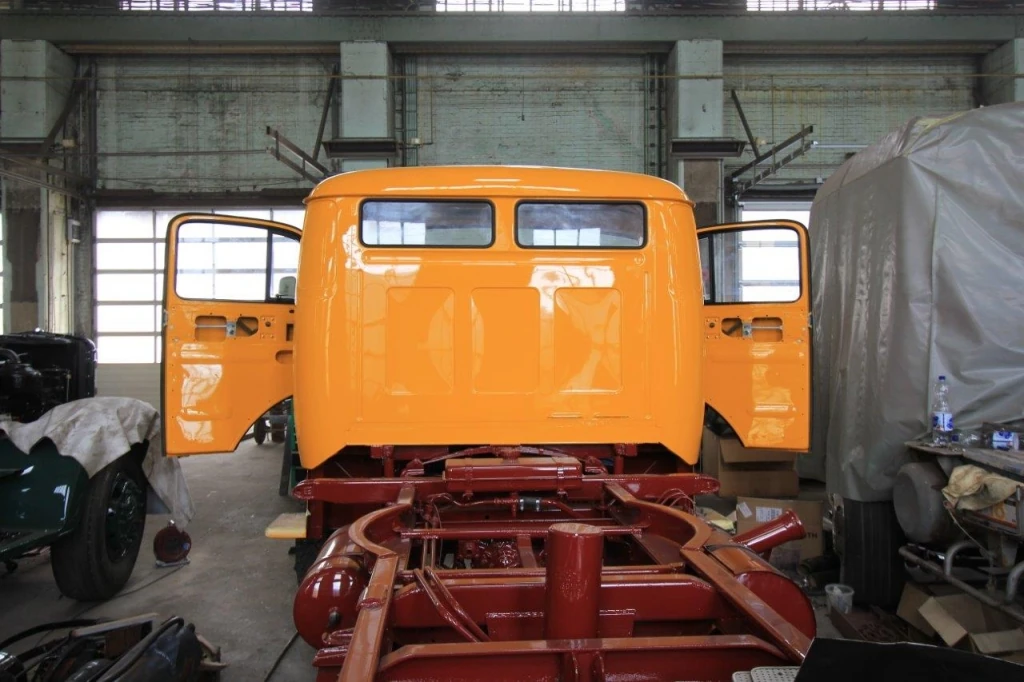

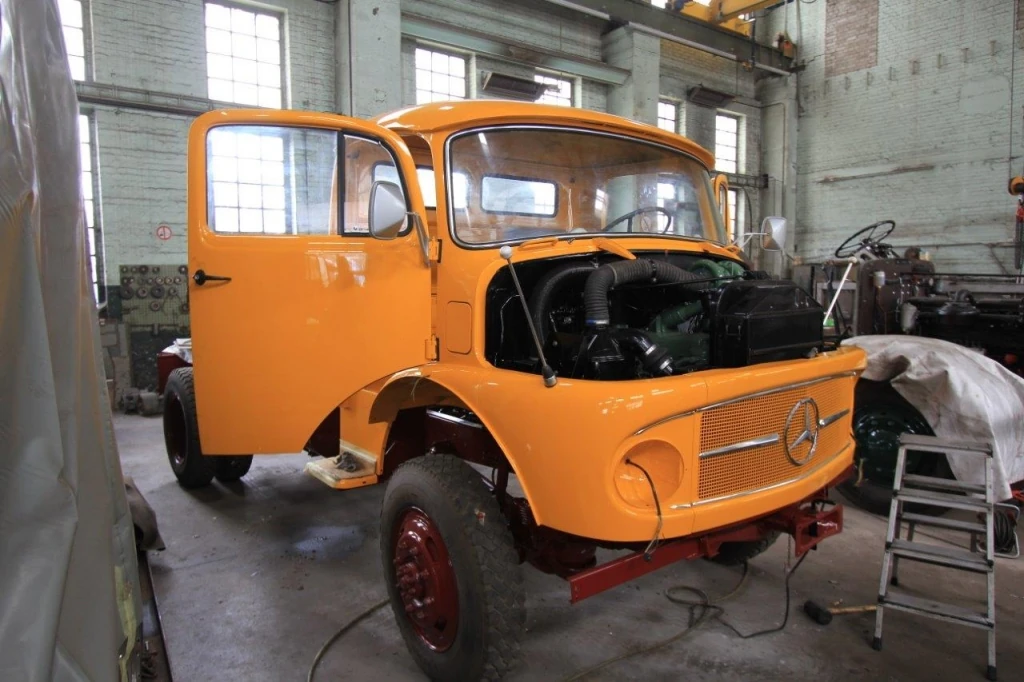

Das fertig gestellte Fahrgestell befindet sich bereits in der Endmontage und wird nach und nach komplettiert.
05.08.2016

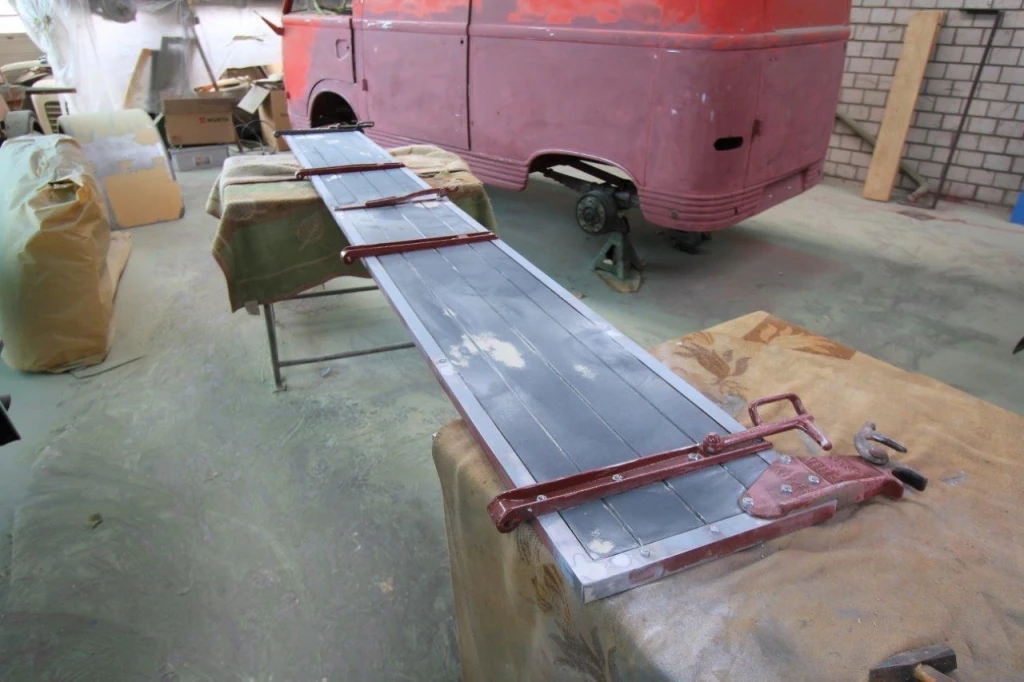

Aufbau Lackierung

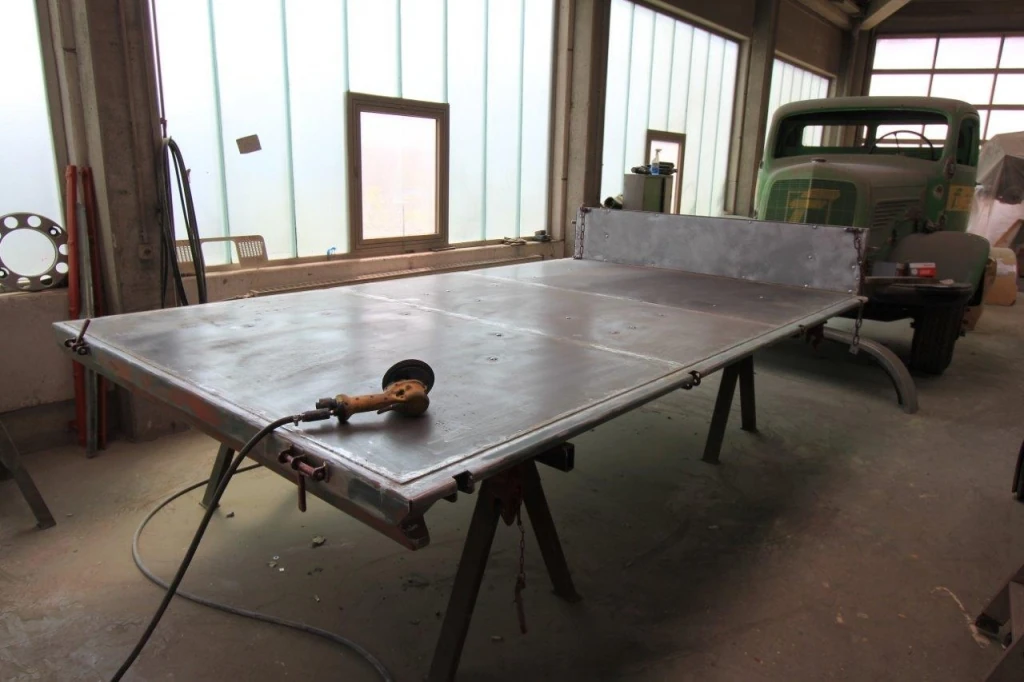

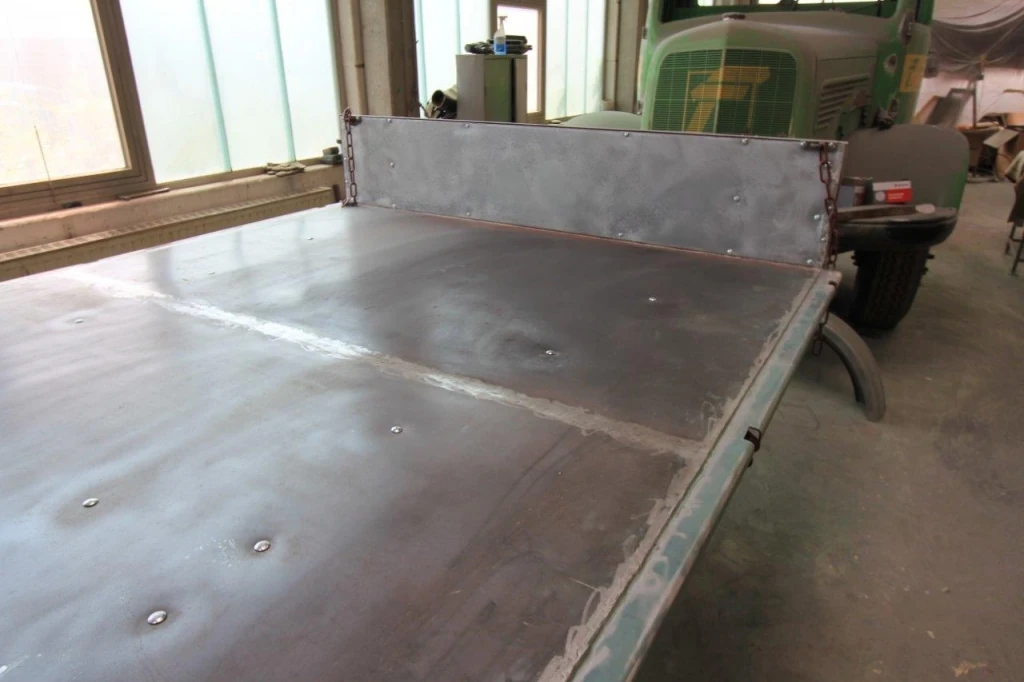

Der Kipperkasten ist bereits komplett zum lackieren vorbereitet, sobald die Spritzkabine frei wird geht es weiter.

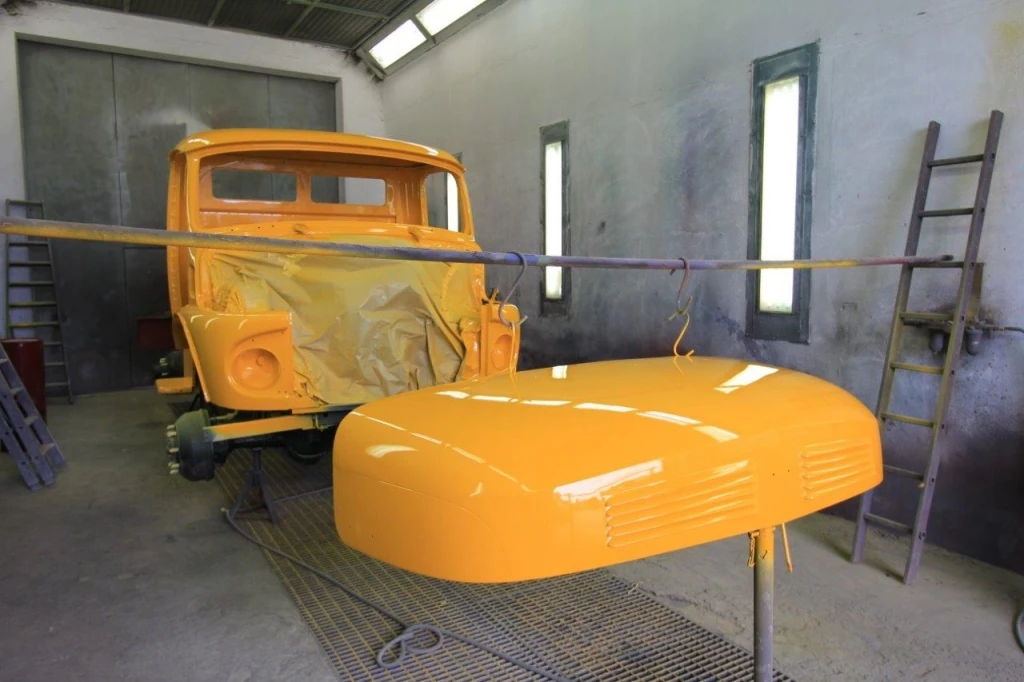

14.07.2016
Lackierarbeiten

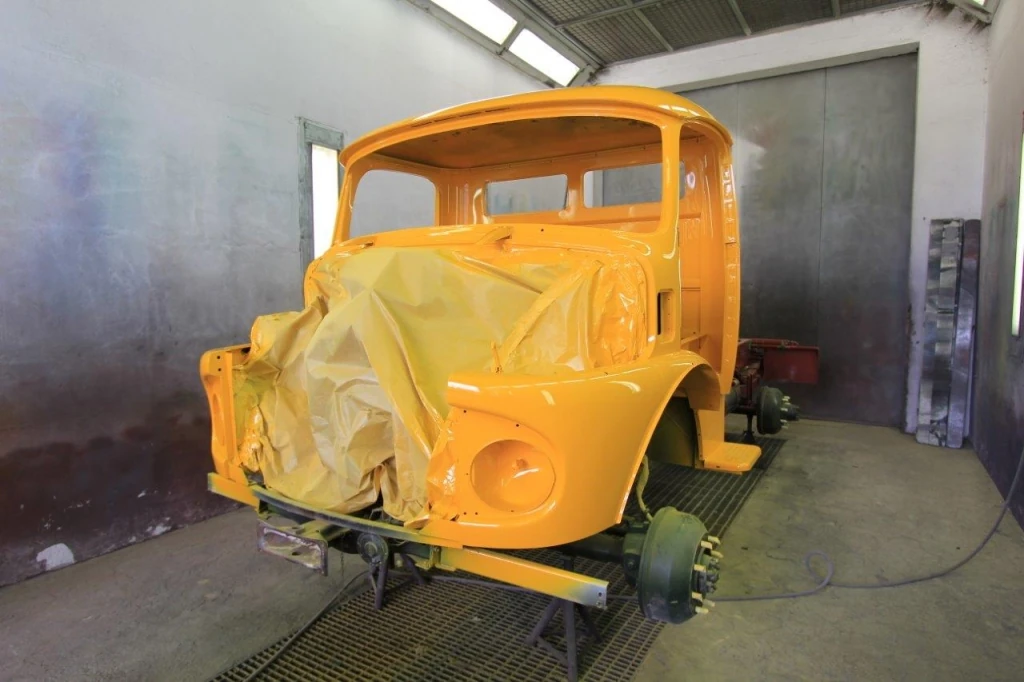

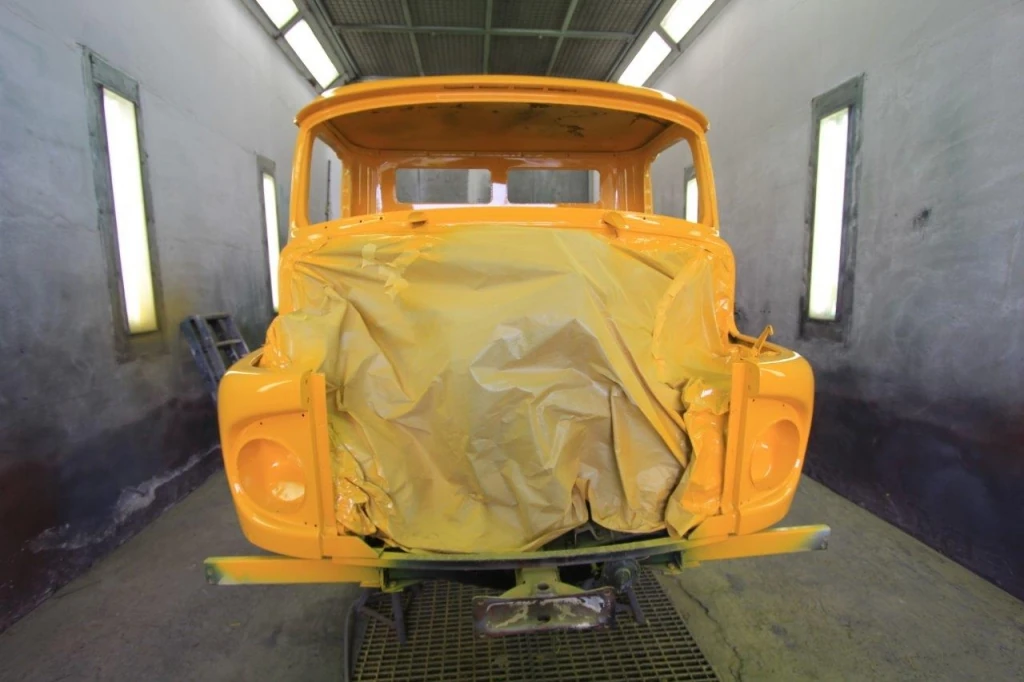

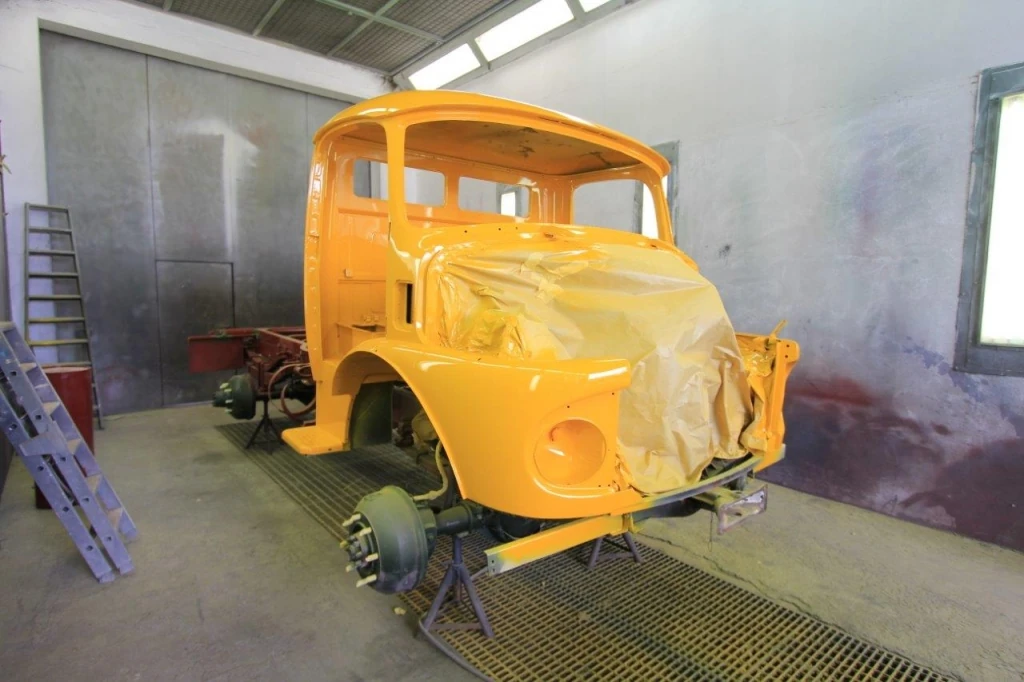

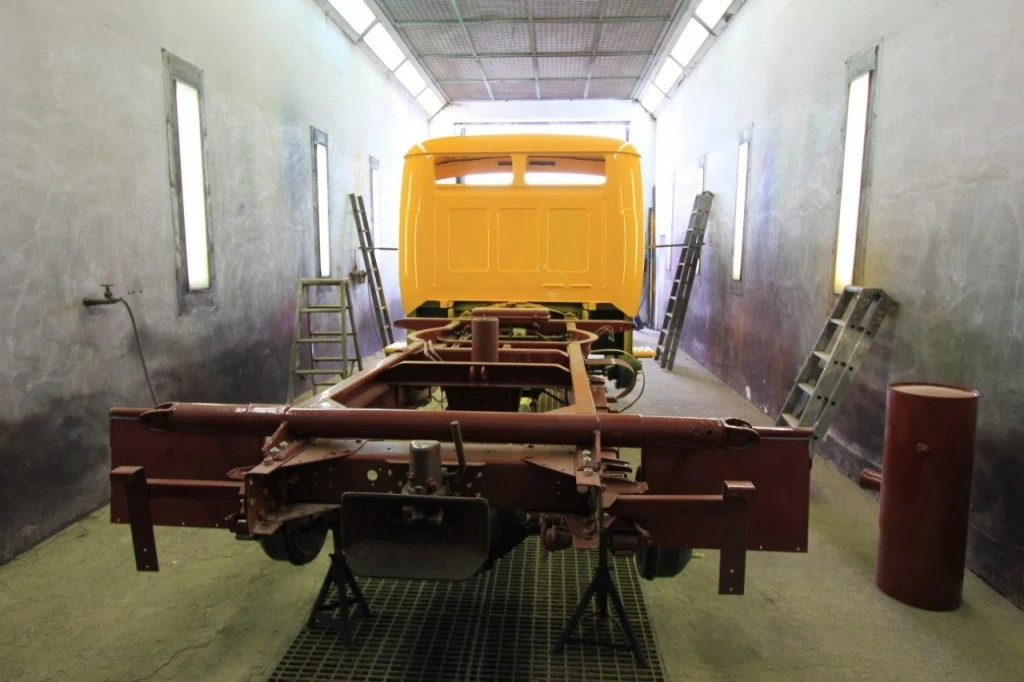

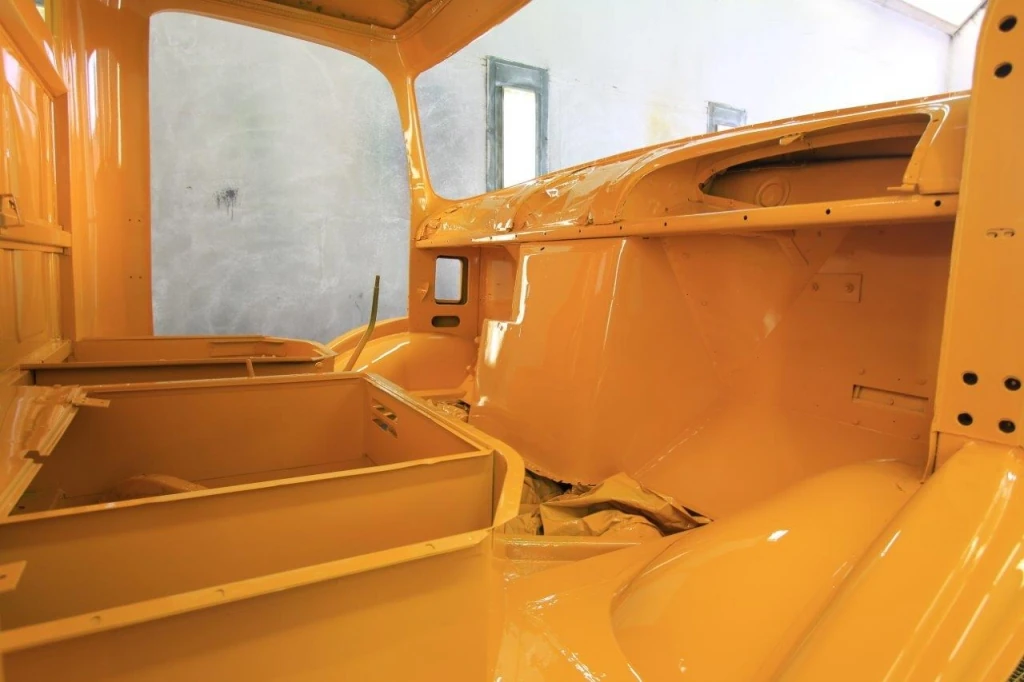

Das Fahrzeug ist bereits in Narzissengelb Ral 1007 vorlackiert , es wird nochmals von Hand angeschliffen und erhält anschließend seine Finale Lackierung
12.07.2016

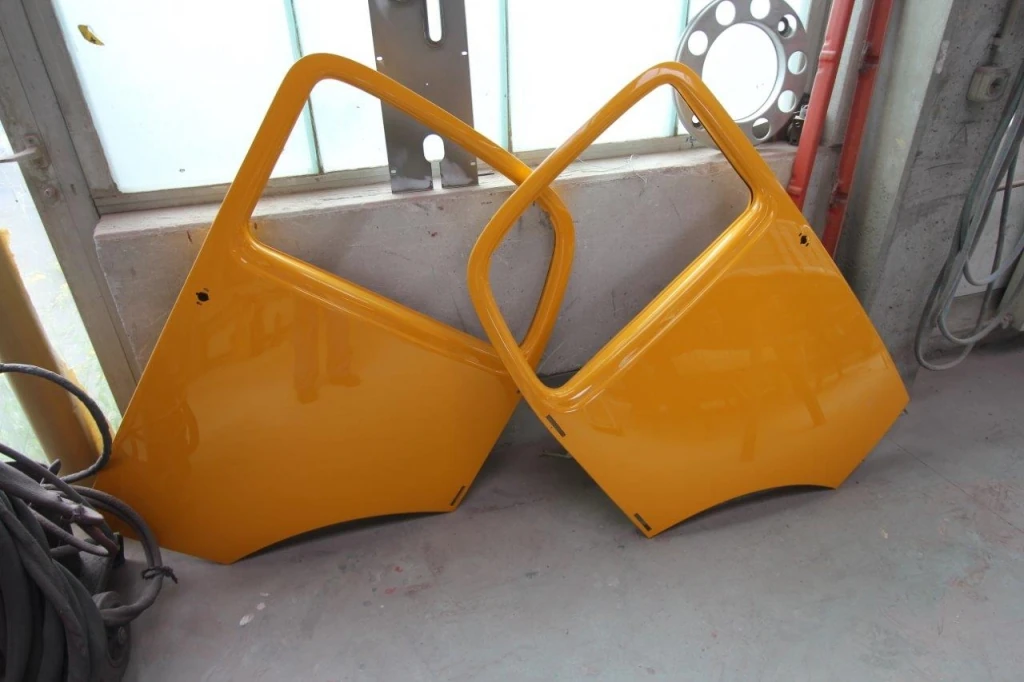

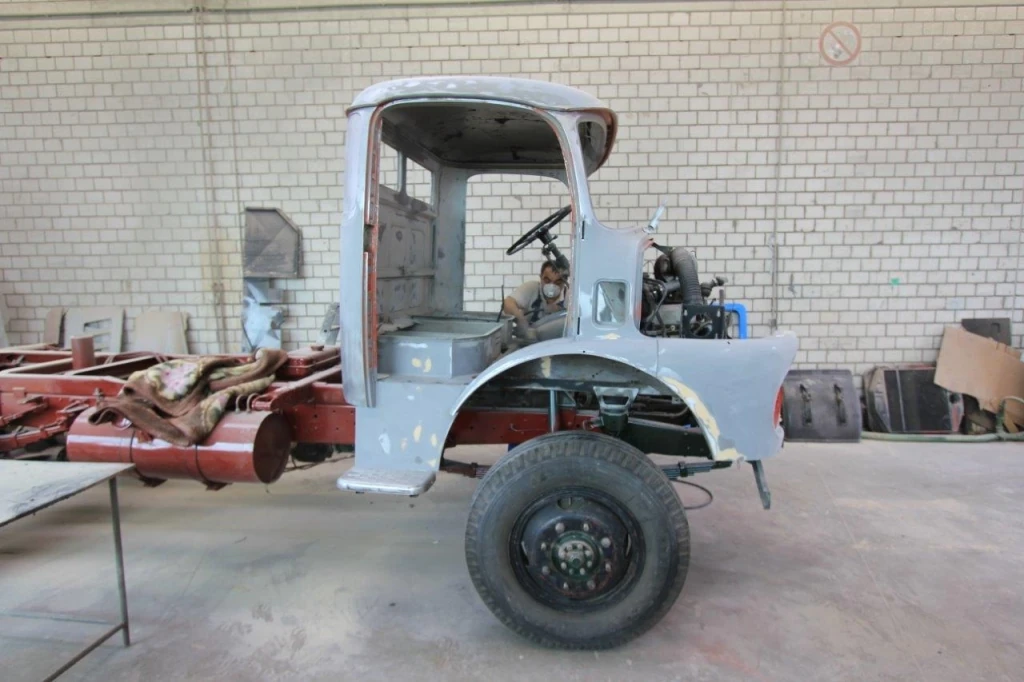

Lackierarbeiten

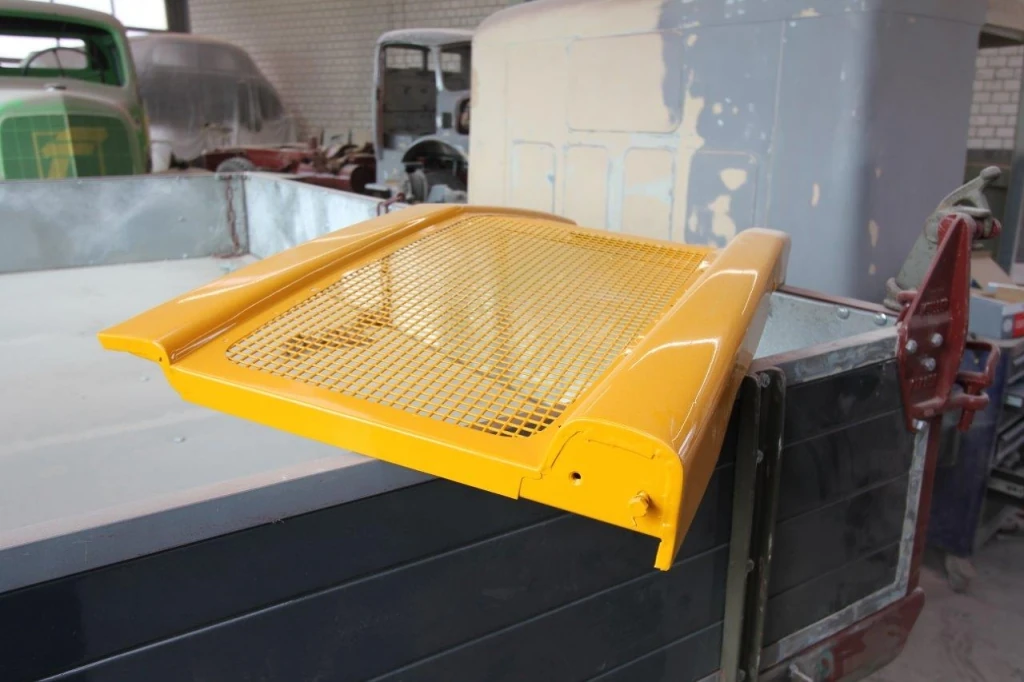

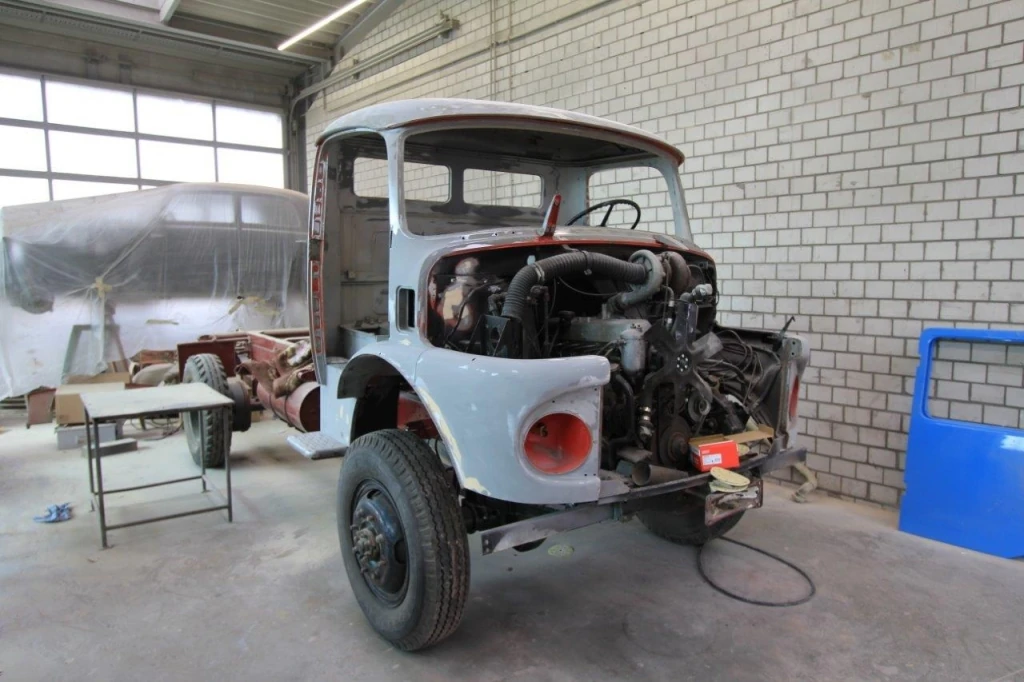

Das Fahrerhaus ist bereits komplett gefüllert, Türen und Kühlergrill wurden bereits im finalen Farbton vorlackiert.
24.06.2016

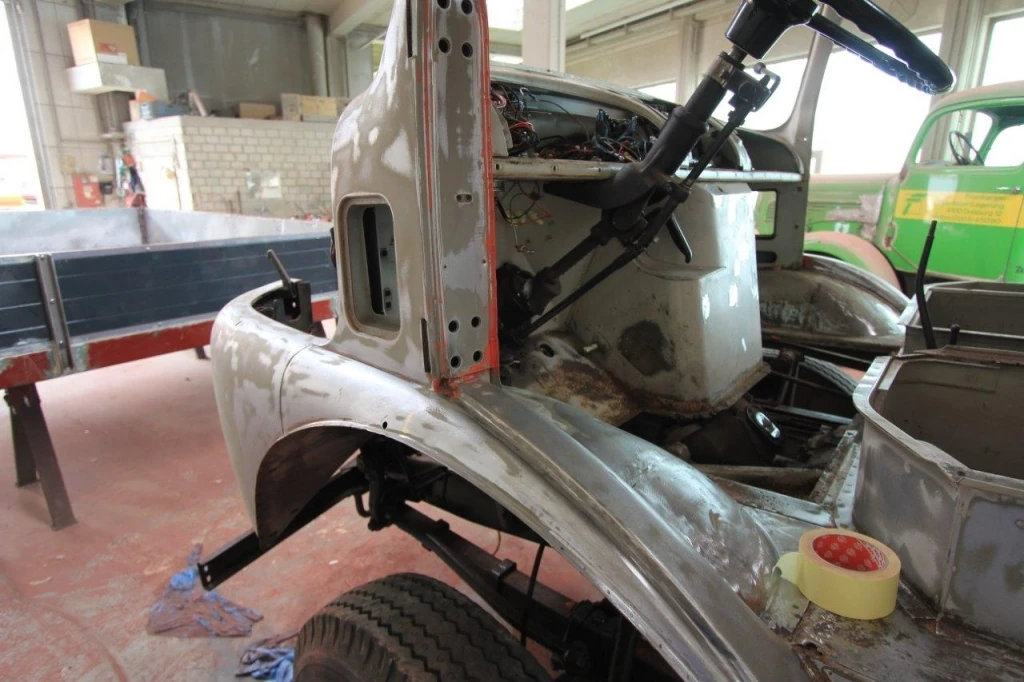

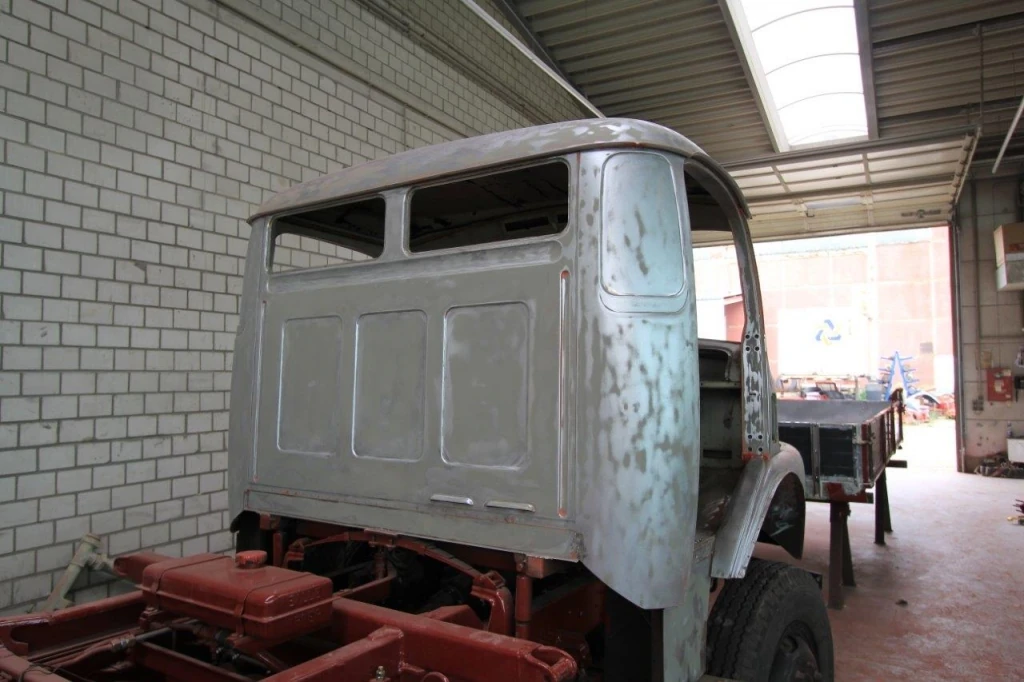

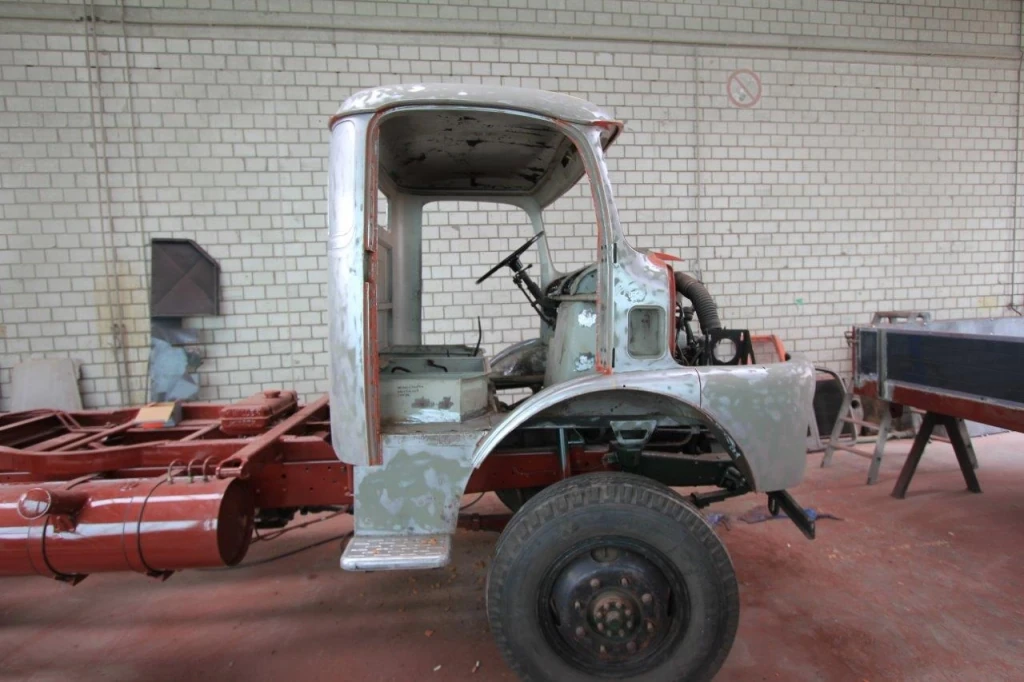

Lackierarbeiten

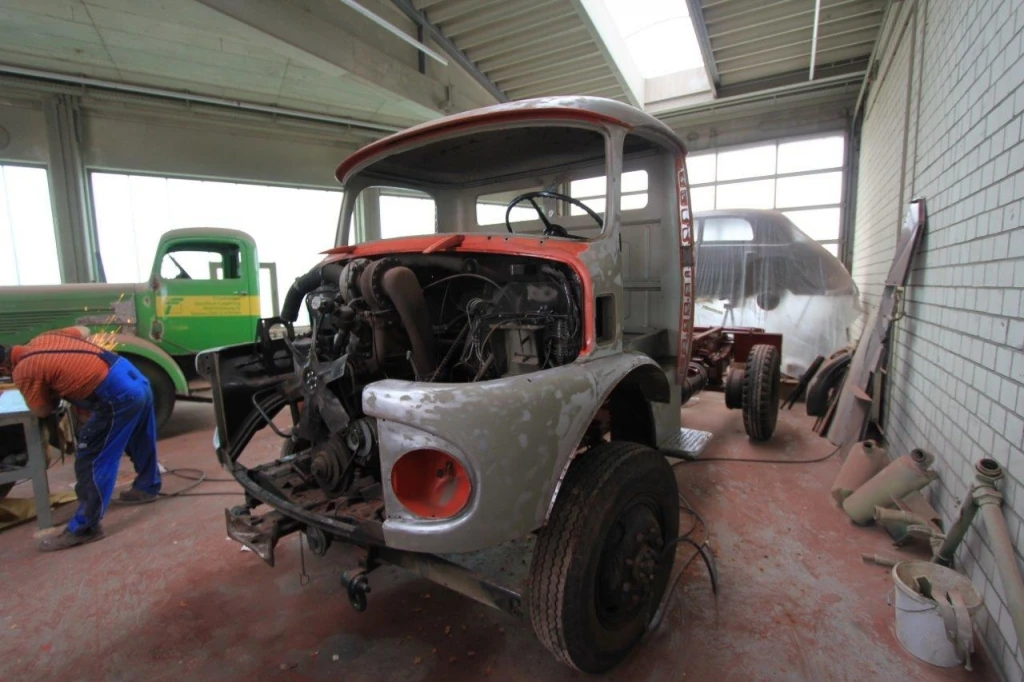

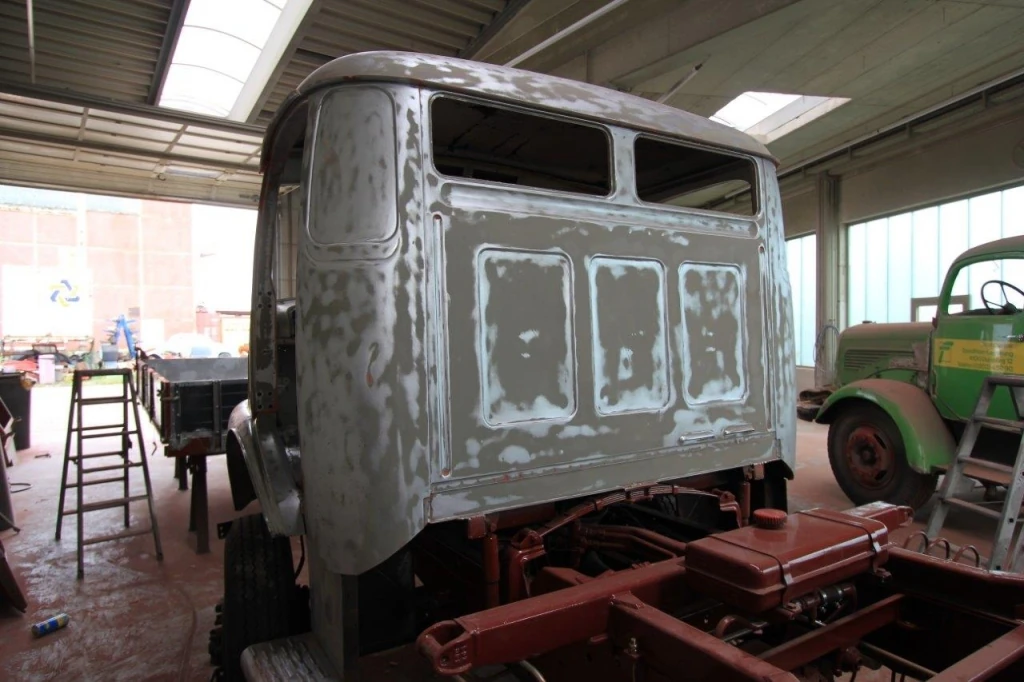

Die Lackierarbeiten haben begonnen, das Fahrerhaus ist bereits komplett abgeschliffen.
17.06.2016

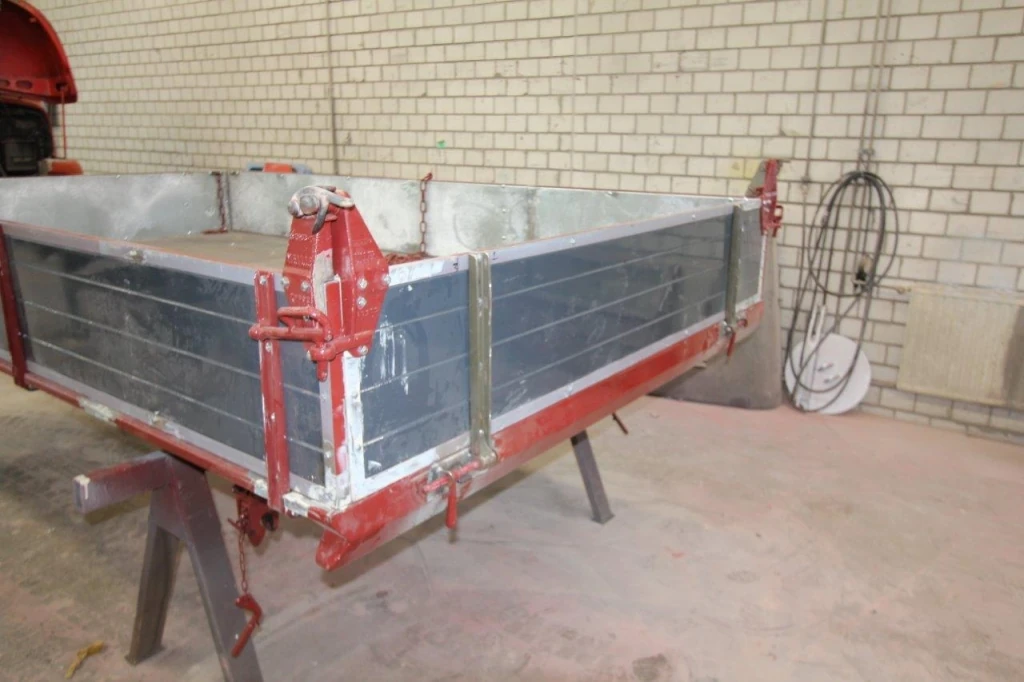

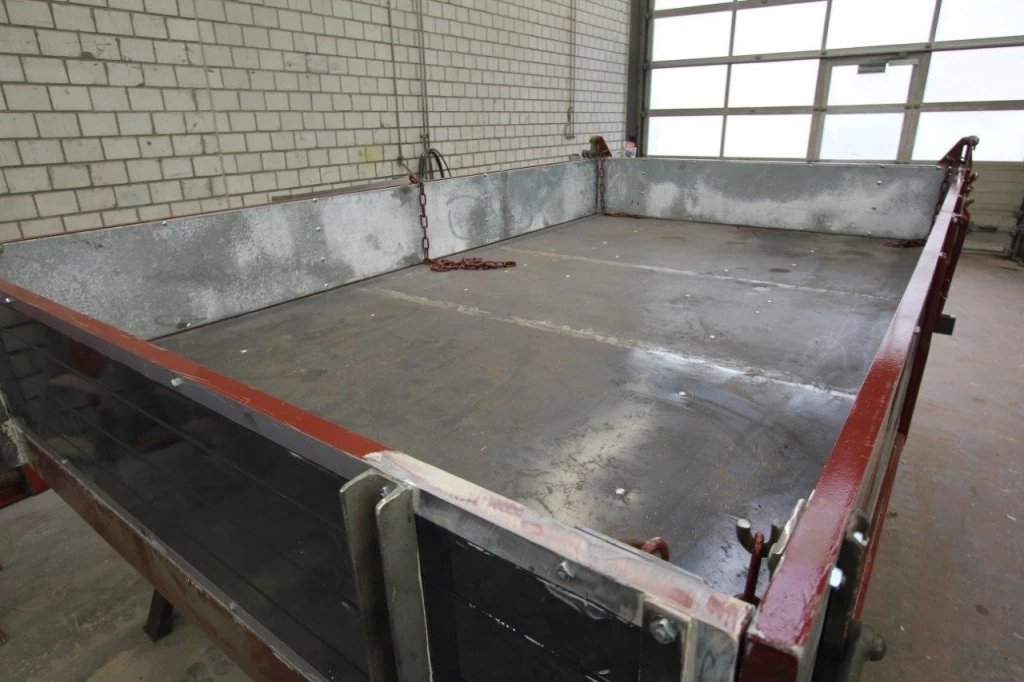

Aufbau

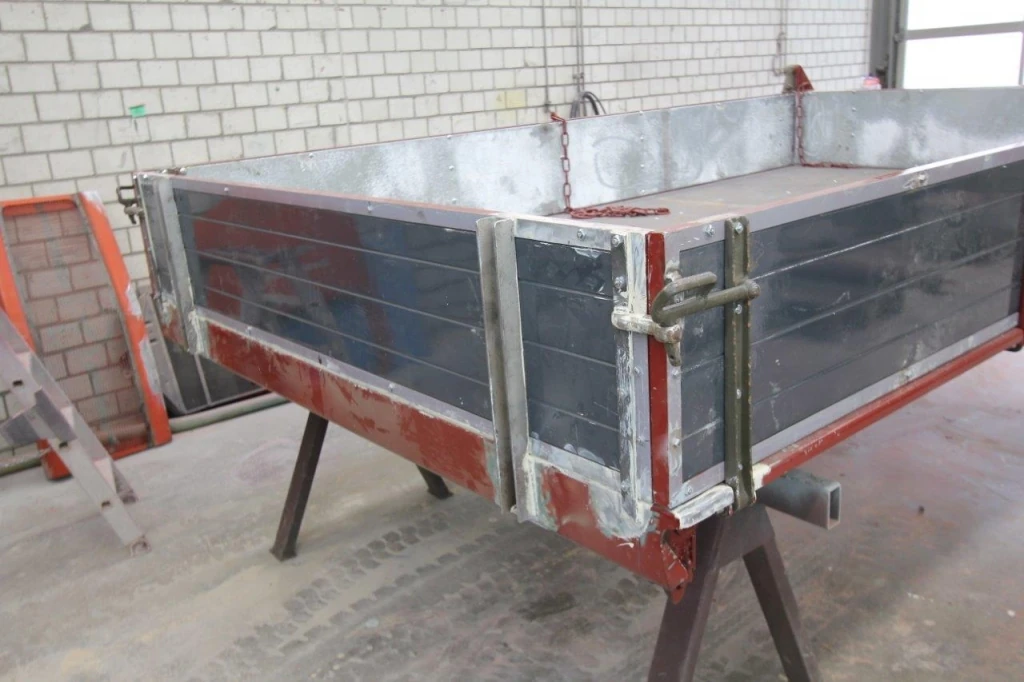

Der Aufbau ist fertig gestellt und steht bereits in der Lackiererei, er wird zusammen mit dem Fahrgestell in den nächsten Wochen lackiert.

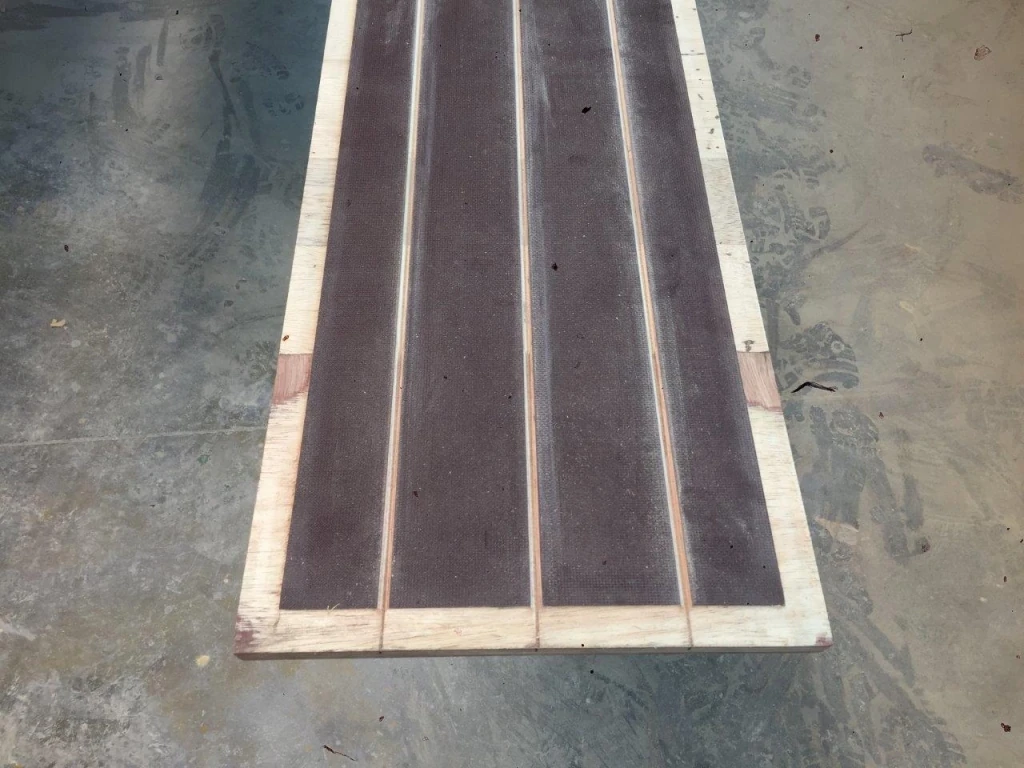

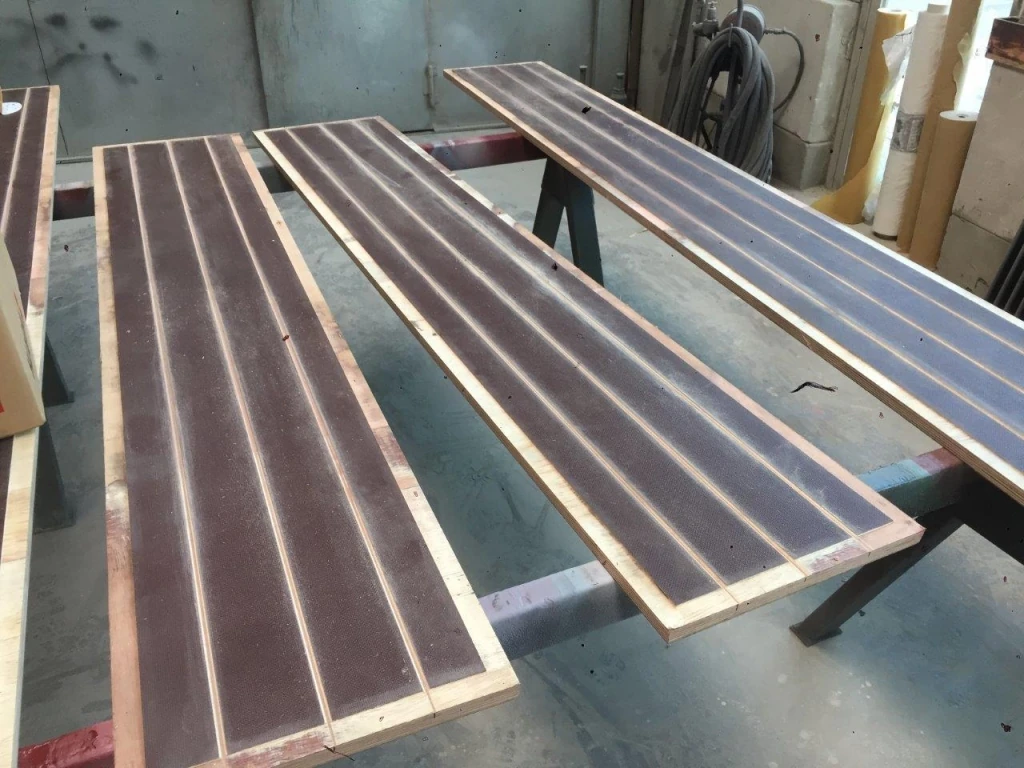

03.06.2016

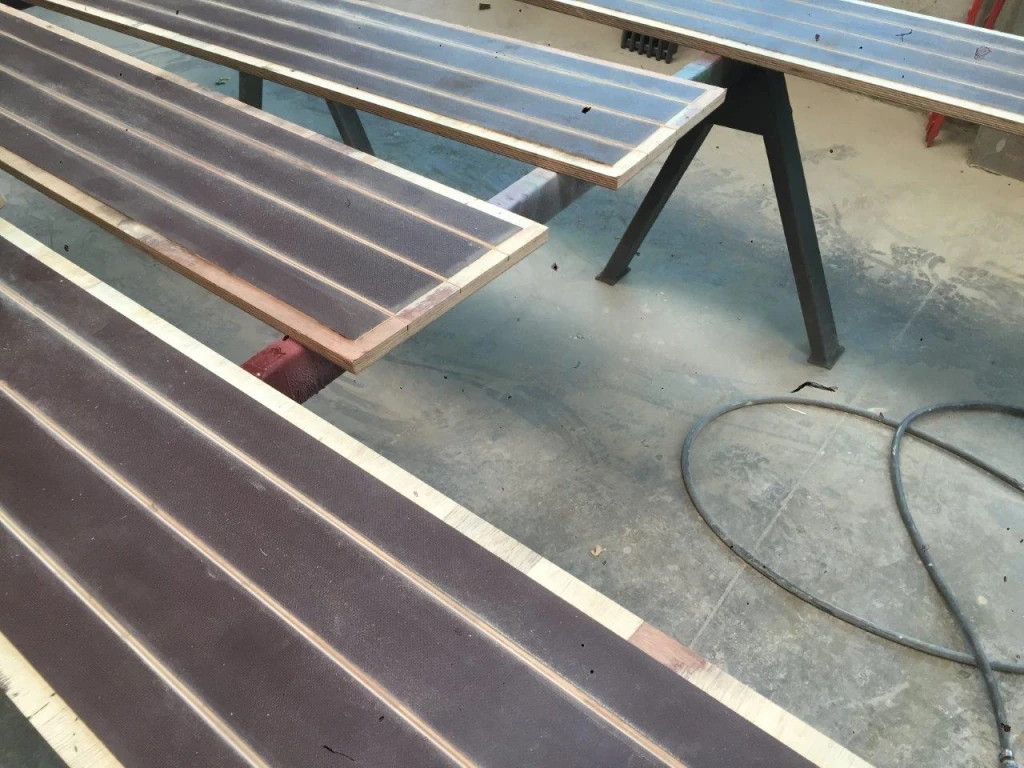

Aufbau
01.06.2016

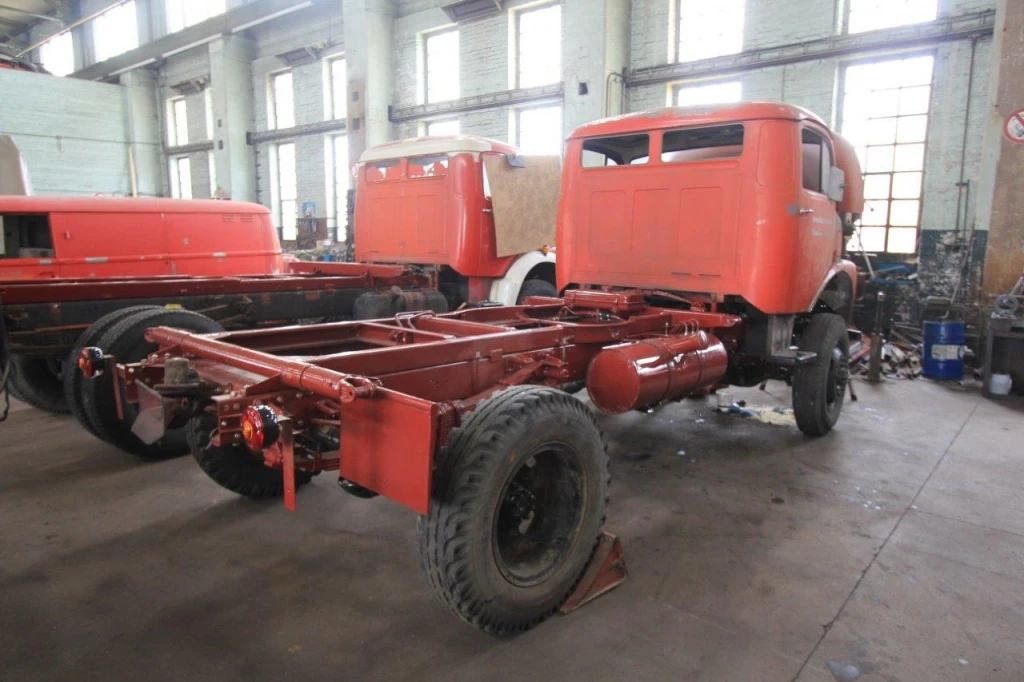

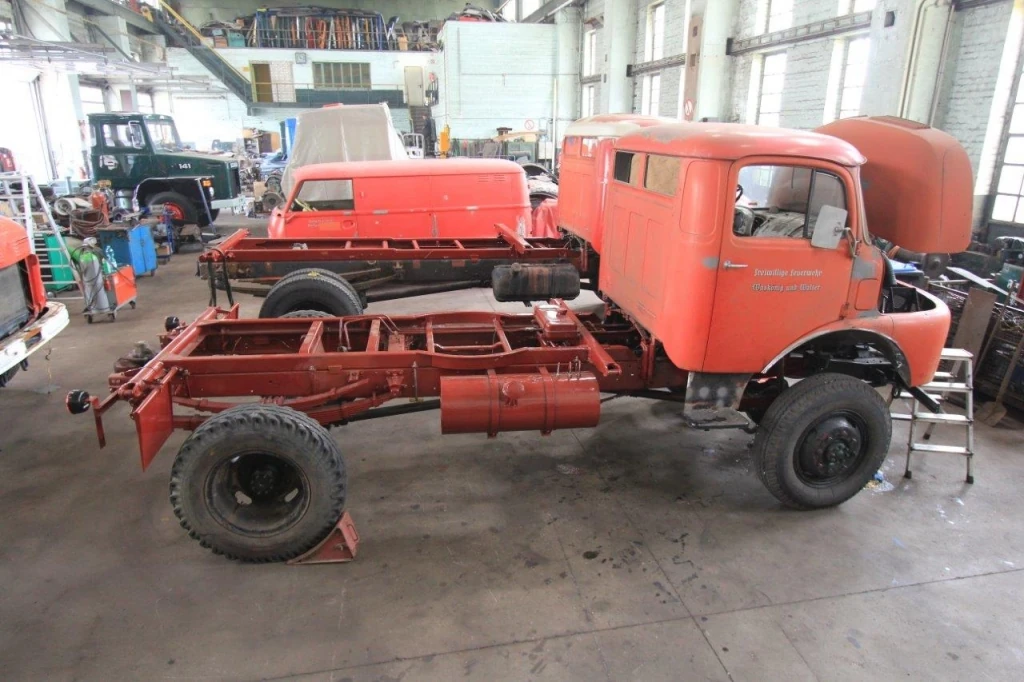

Umbauarbeiten am Fahrgestell

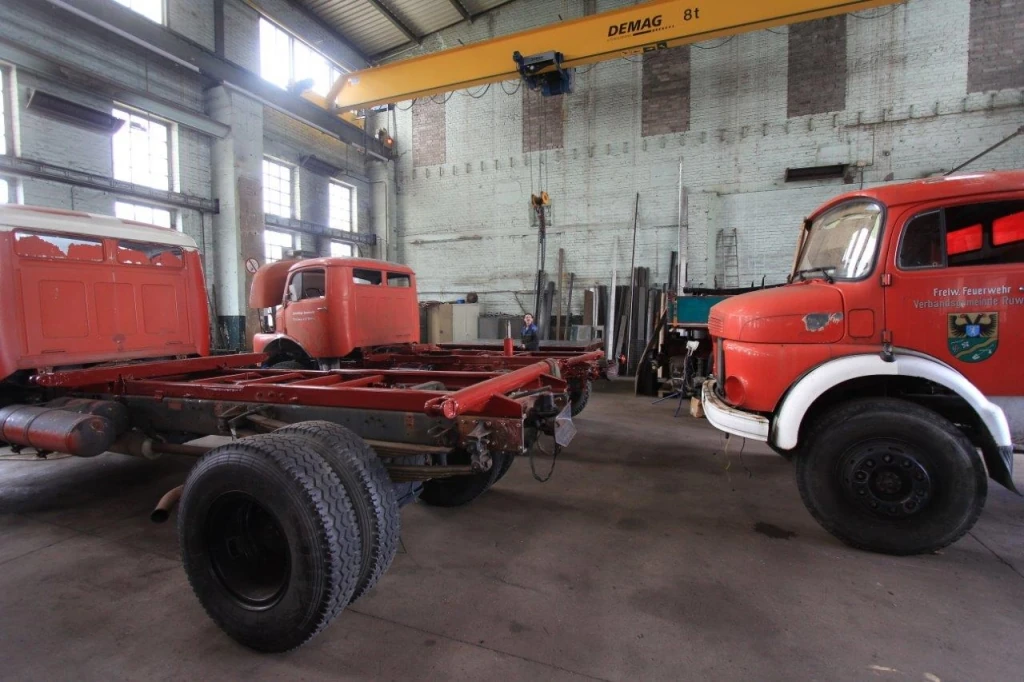

Die Umbauarbeiten am Fahrgestell sind abgeschlossen, die Lackierarbeiten können nun beginnen.
01.06.2016

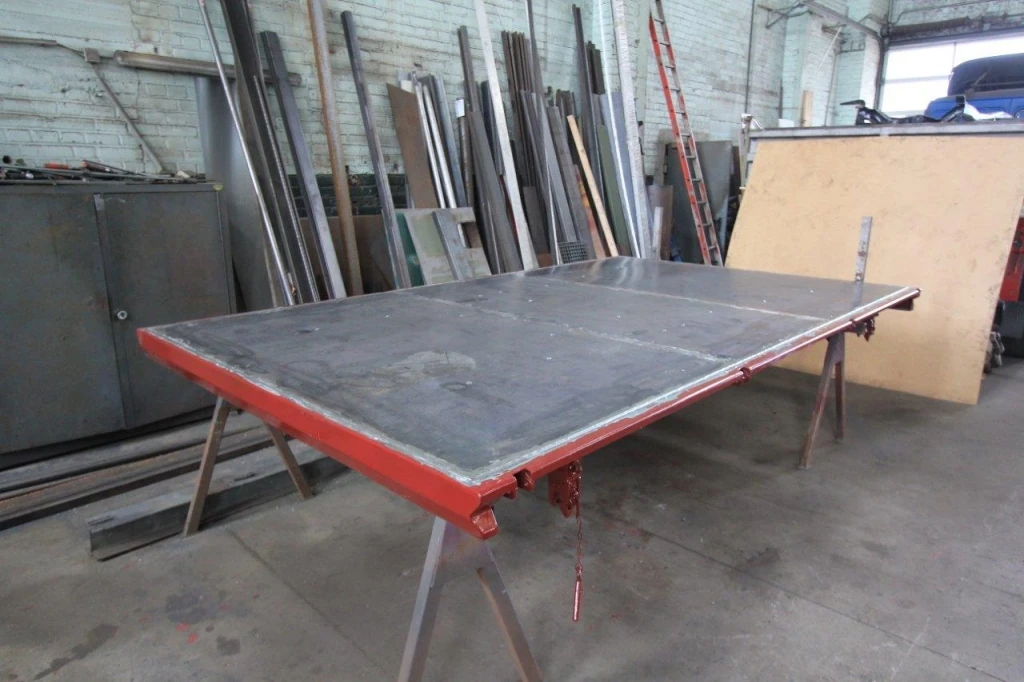

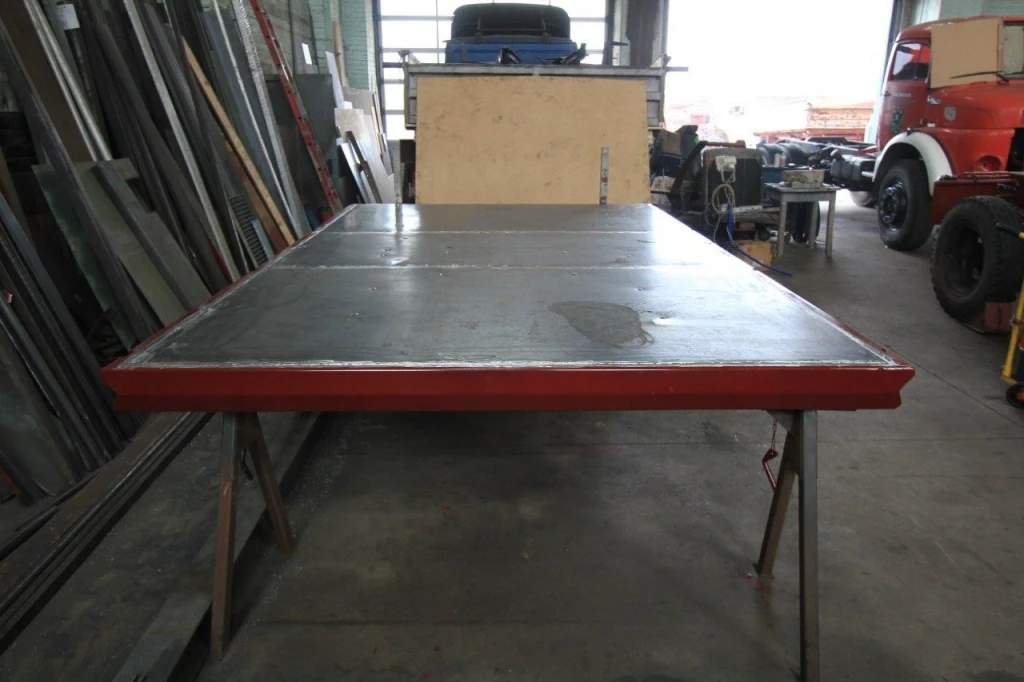

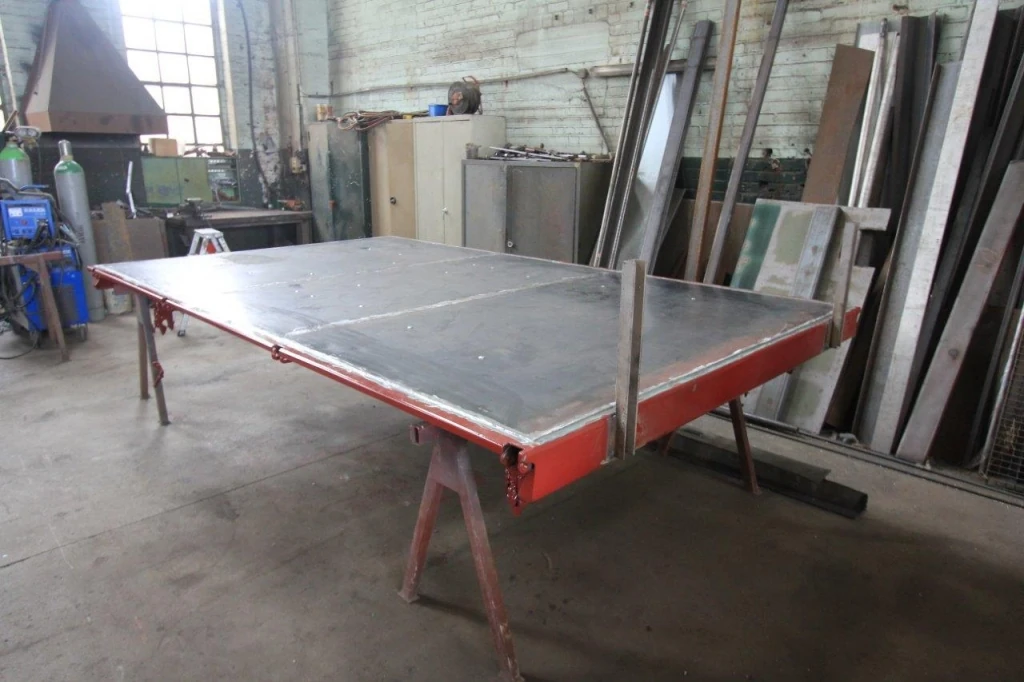

Aufbau
Der Verschleißboden ist fertig montiert und verschweißt.
30.05.2016

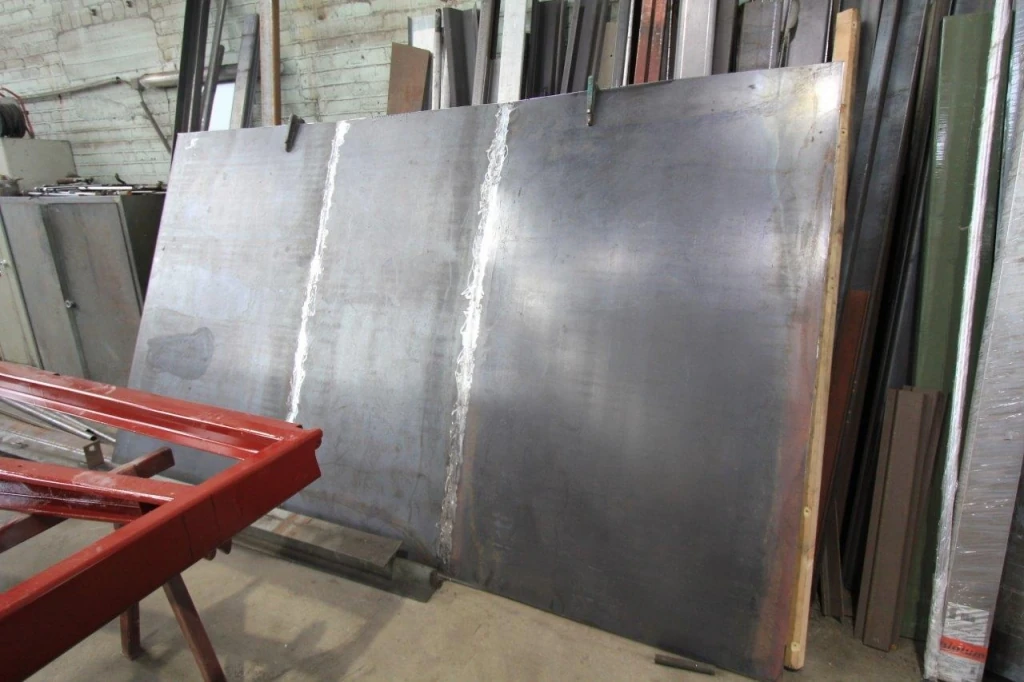

Aufbau

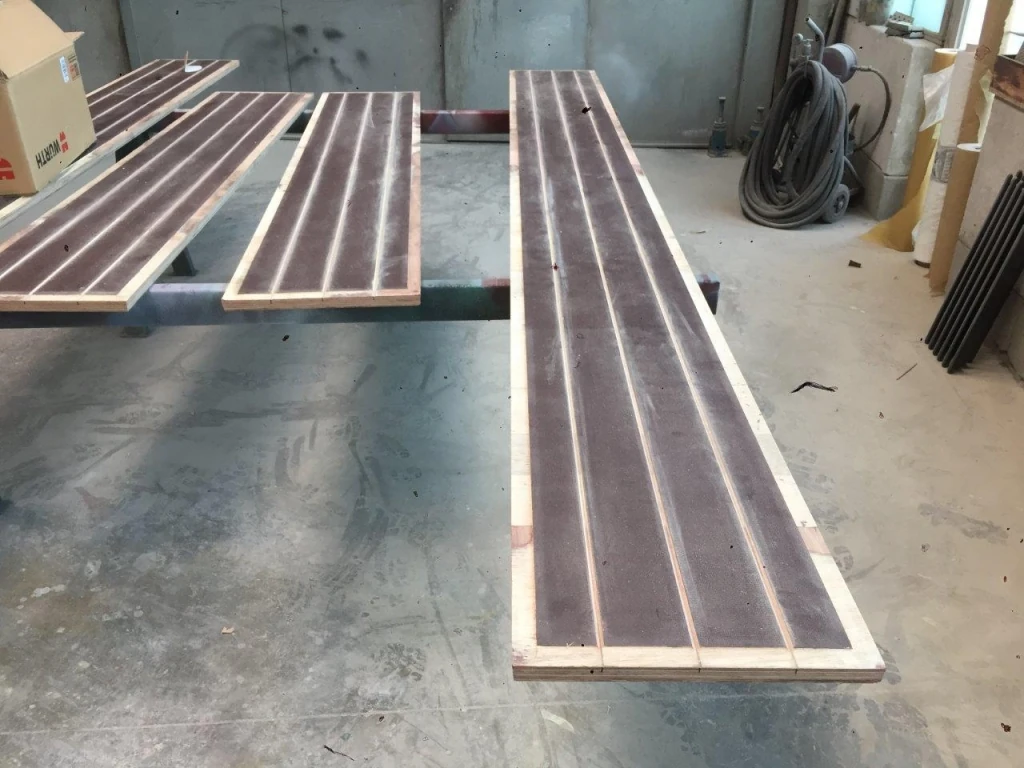

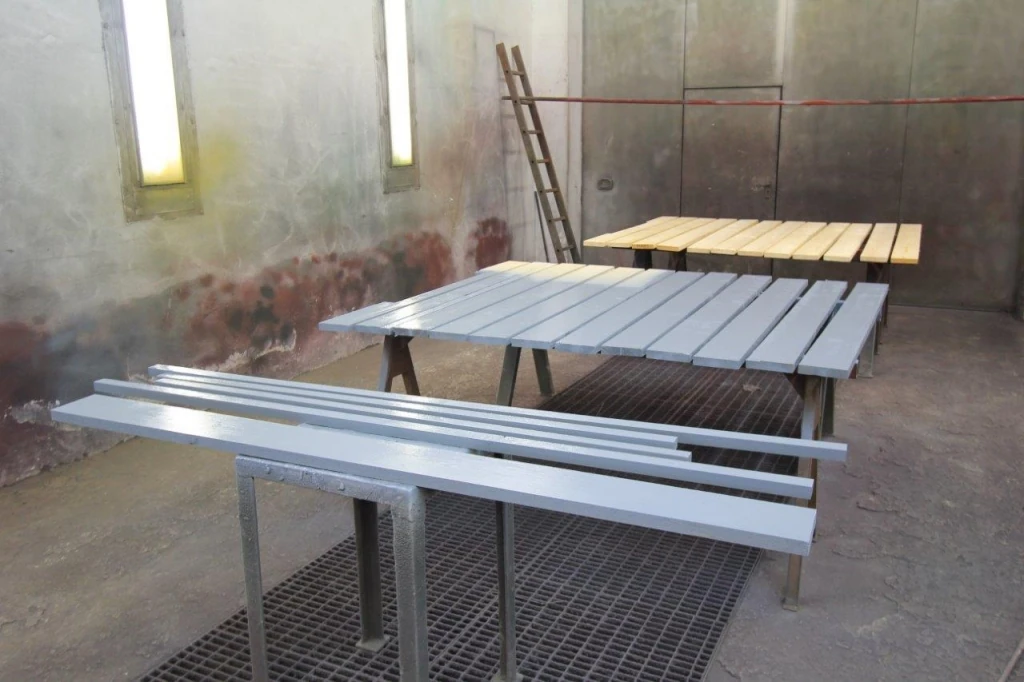

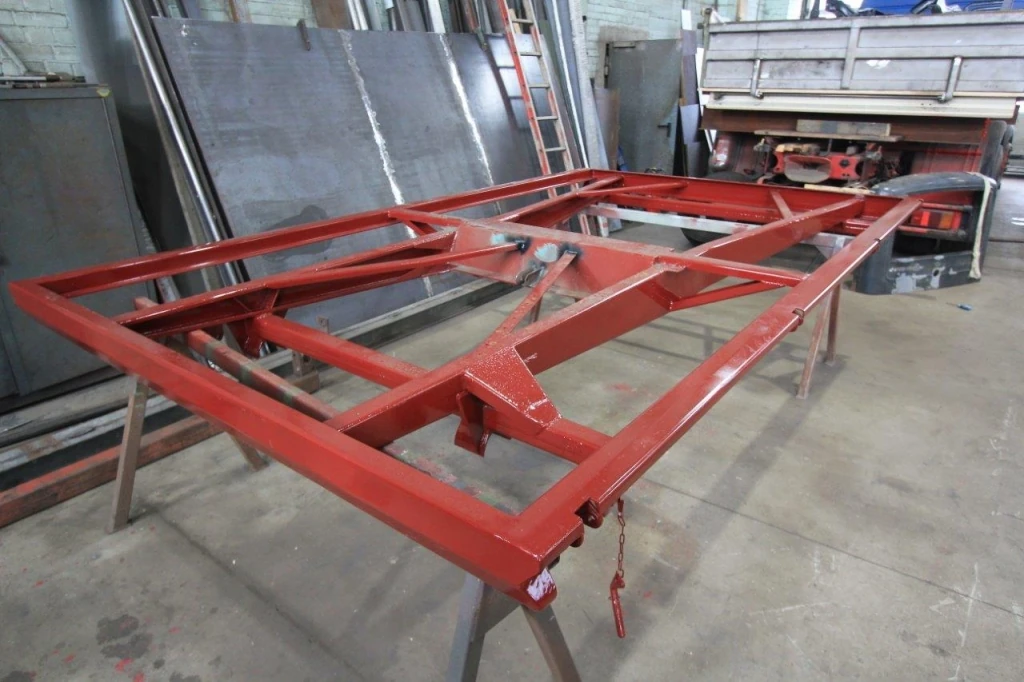

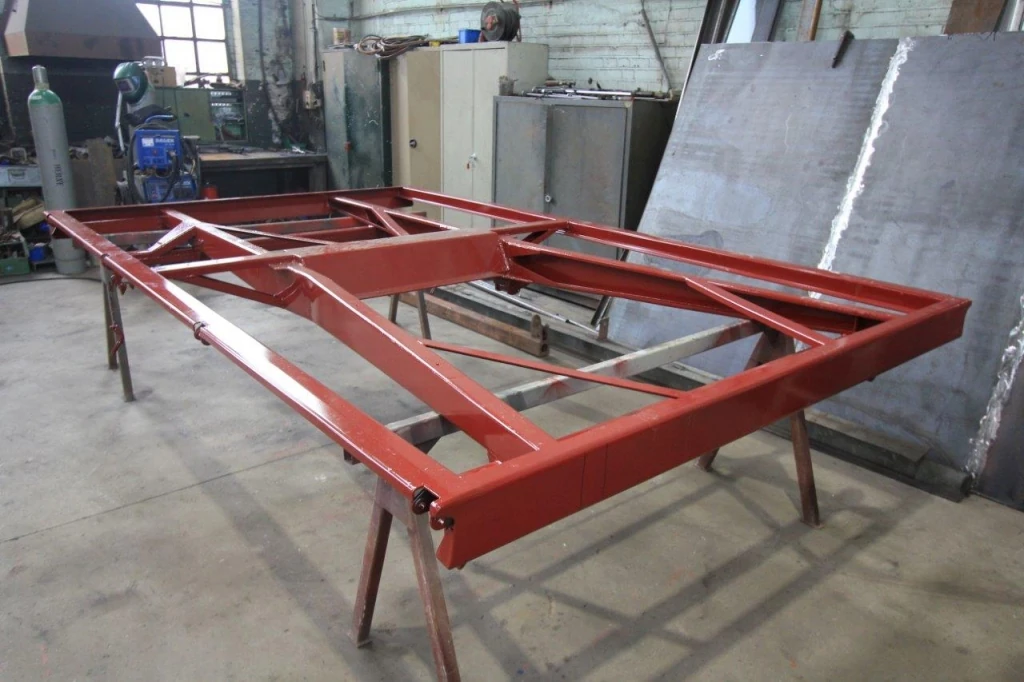

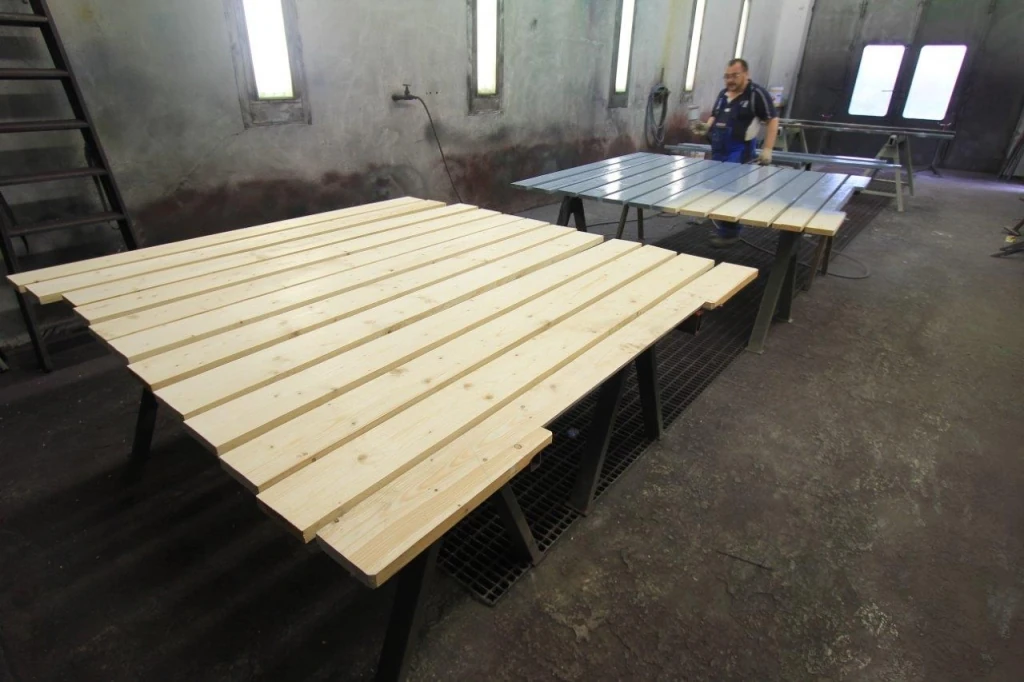

Das zugeschnitte Holz für den Kipperboden wird vor der Montage vorlackiert, bevor die zusammengesetzte Verschleißplatte aufgesetzt, ausgerichtet und verschweißt wird.
27.05.2016

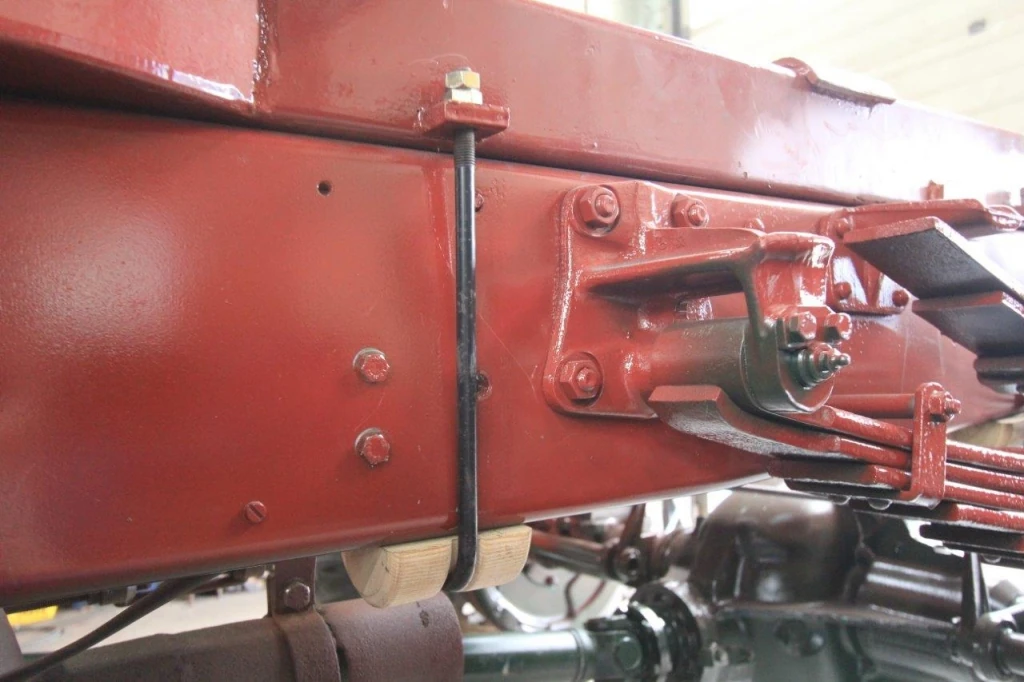

Umbauarbeiten Fahrgestell

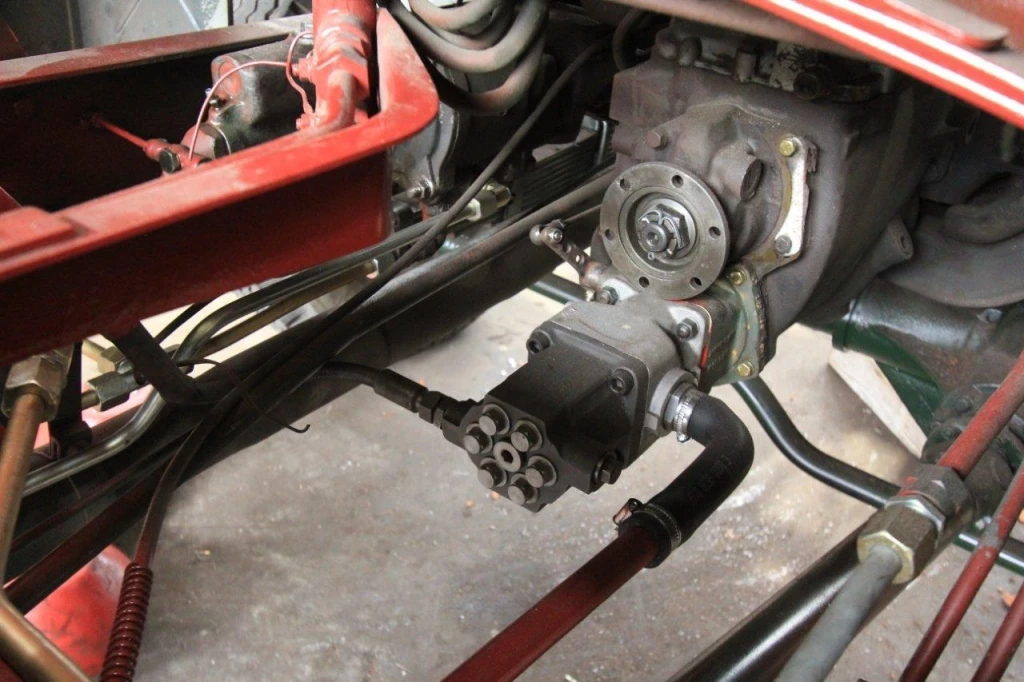

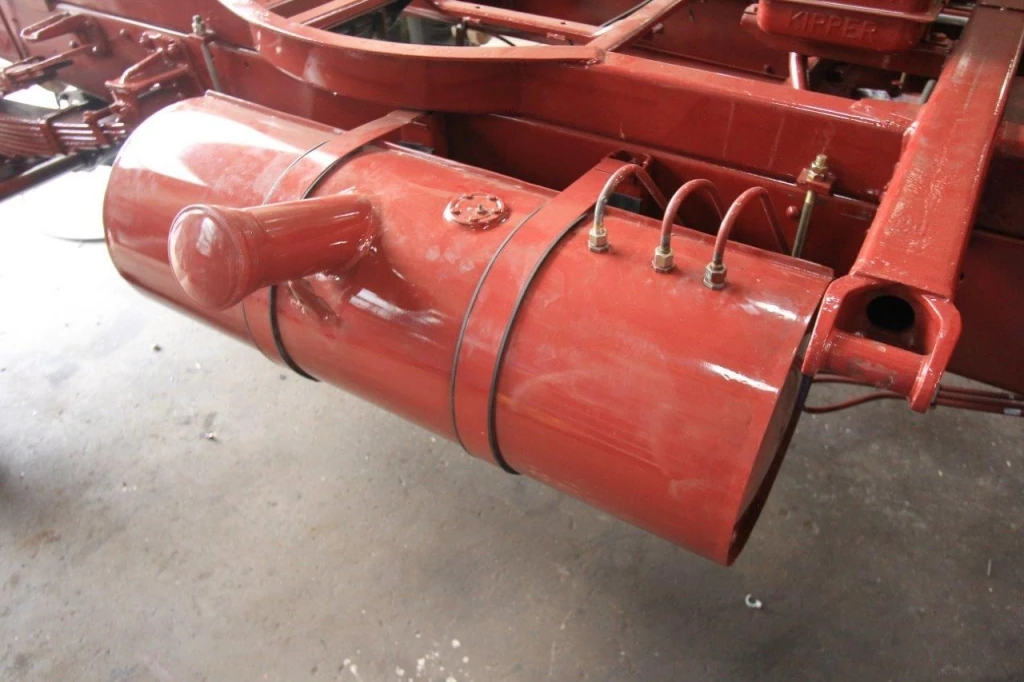

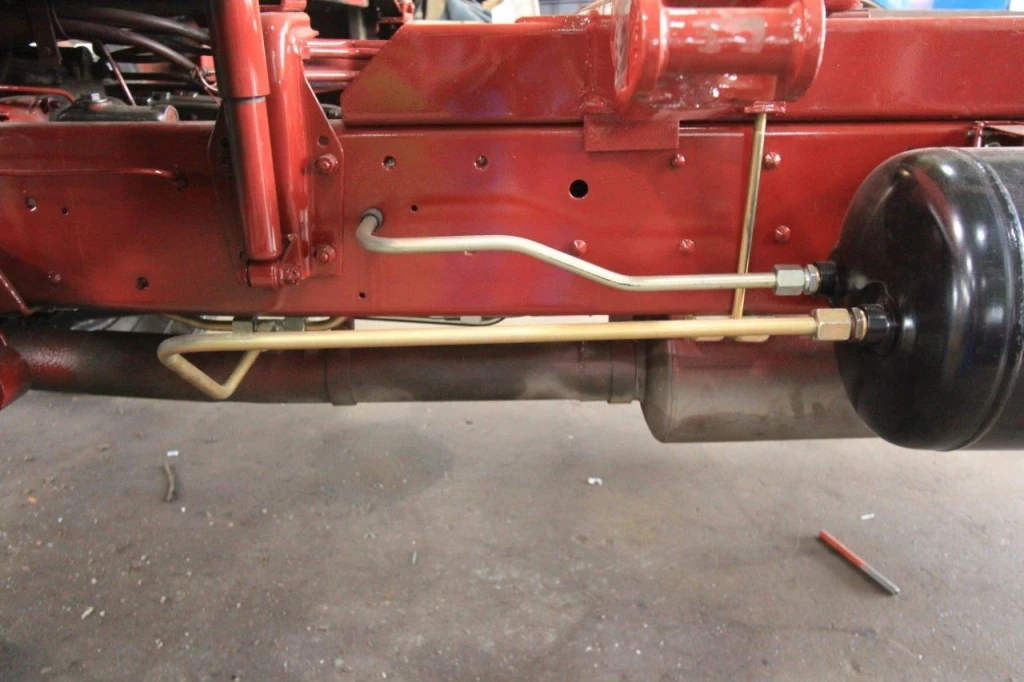

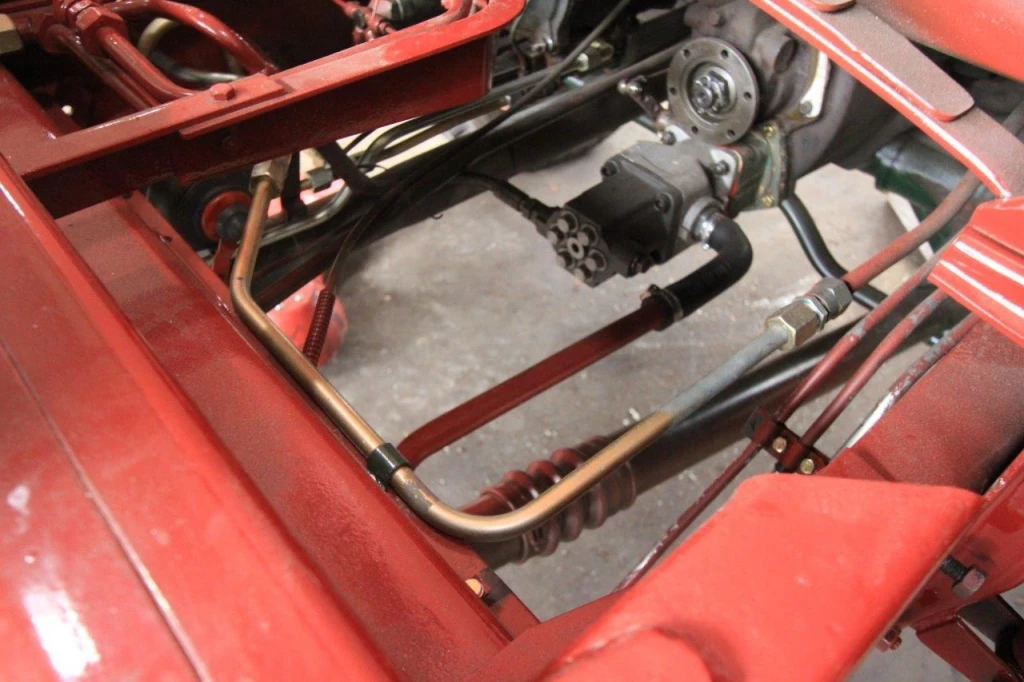

Bis auf Elektrik und Auspuffanlage sind sämtliche Umbauarbeiten am Fahrgestell abgeschlossen. Der Doppel Nebenantrieb mußte einem originalen Kipper Nebenantrieb, inkl. einer neuen Meiller-Kipperpumpe, weichen. Eine 1-Leiter Bremse wurde nachgerüstet , weil auch dieses bei der Feuerwehr ab Werk nicht mitgeliefert wurde. Das fehlende Anhängersteuerventil inkl. Halterung, Gestänge und sämticher Leitungen verschlang ordentlich Arbeitszeit. Luftkessel, Tankstützen, Tank etc. mußten der originalität zur Liebe zusätzlich noch umgebaut werden.
24.05.2016

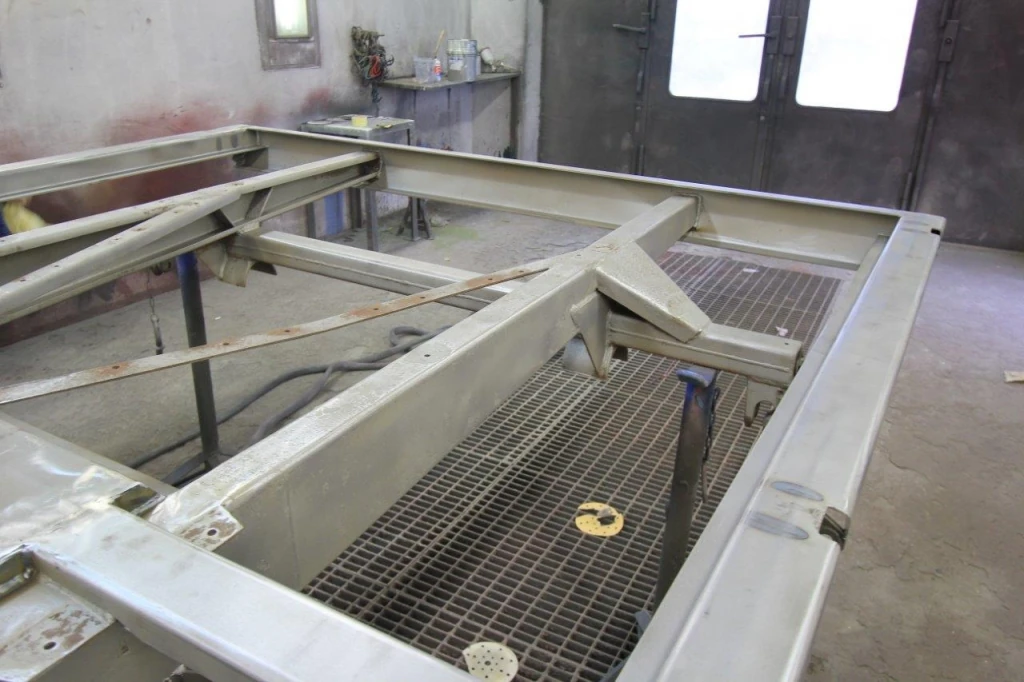

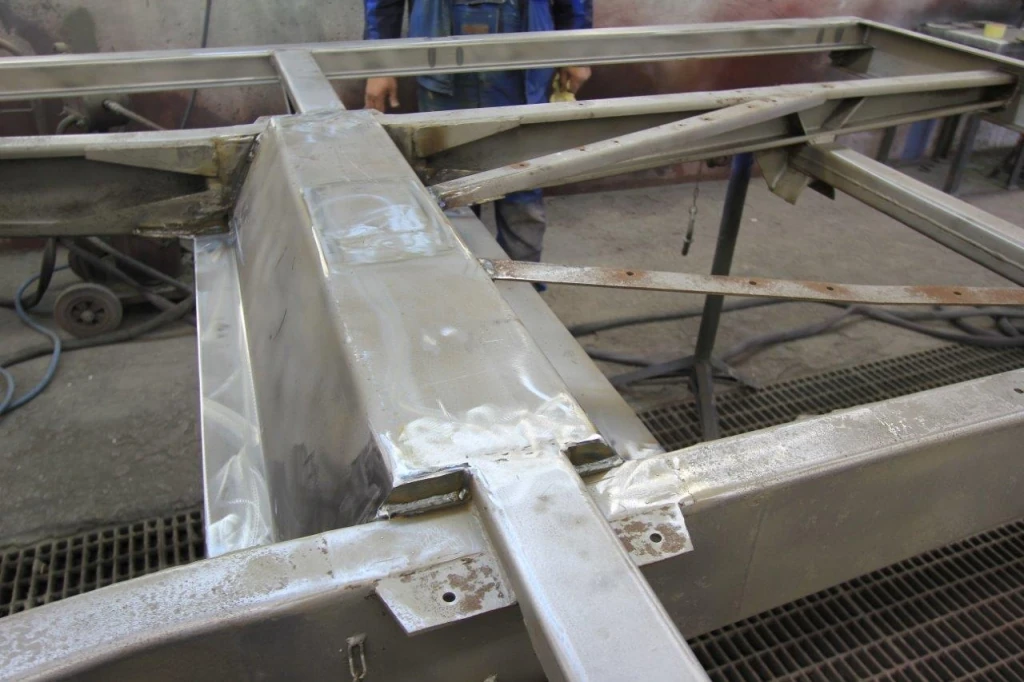

Lackierung Aufbau

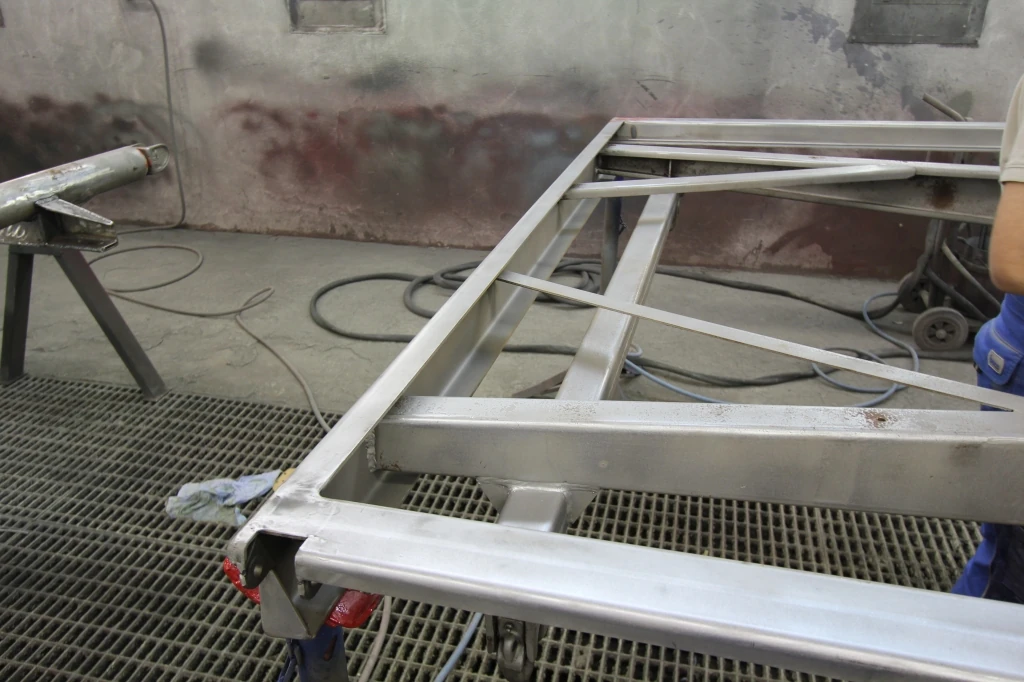

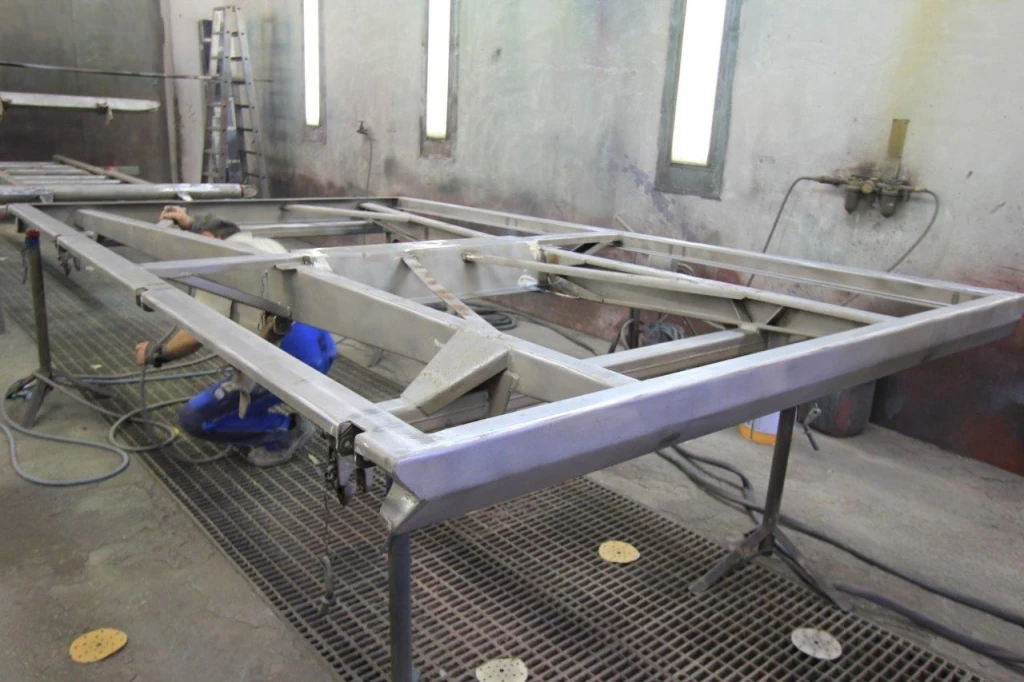

Der komplett gestrahlte Kippaufbau, wird vor der weiteren Montage komplett grundiert und vorlackiert.
24.05.2016

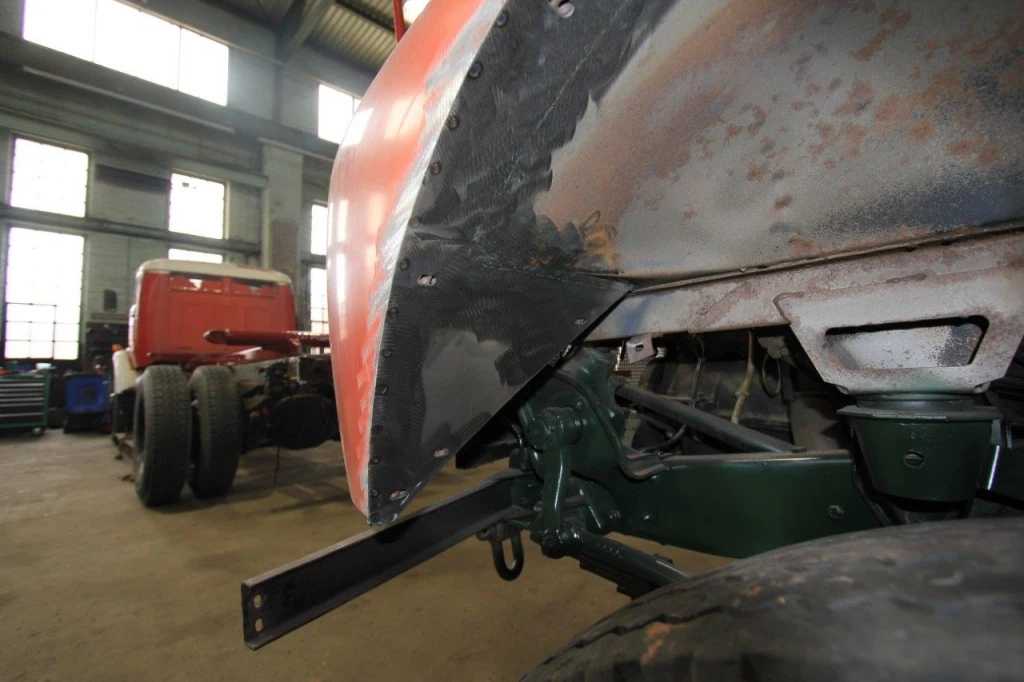

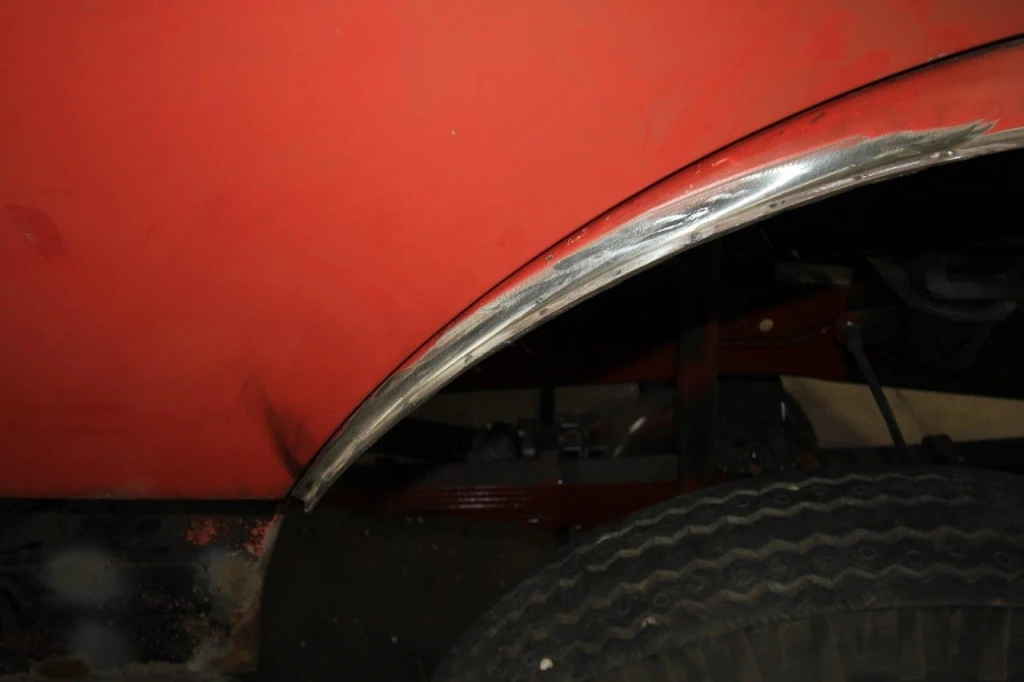

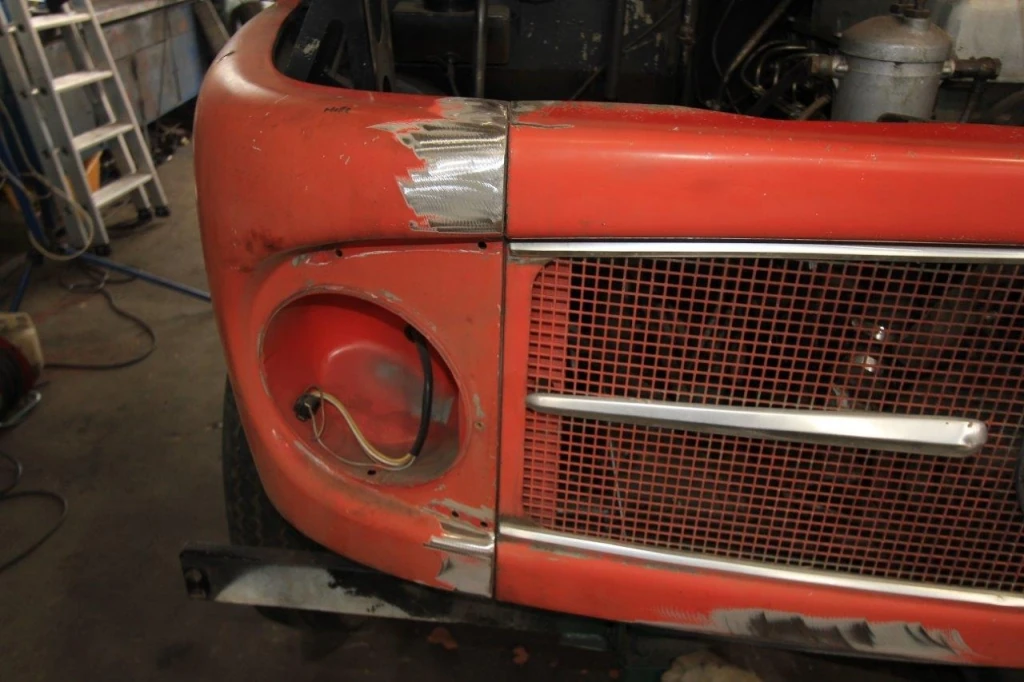

Karosserie

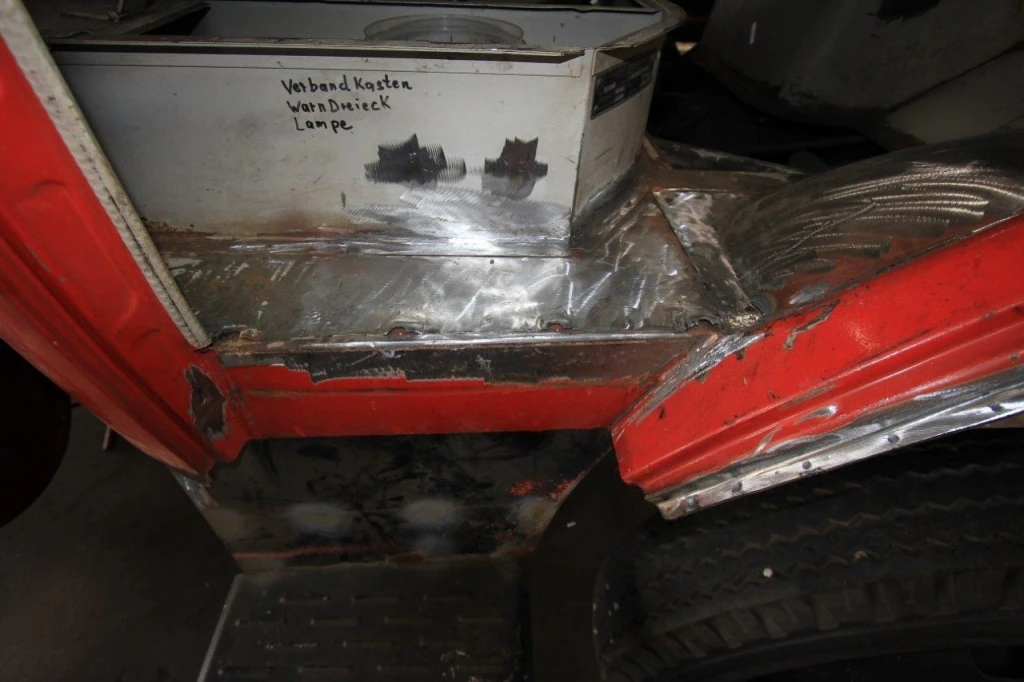

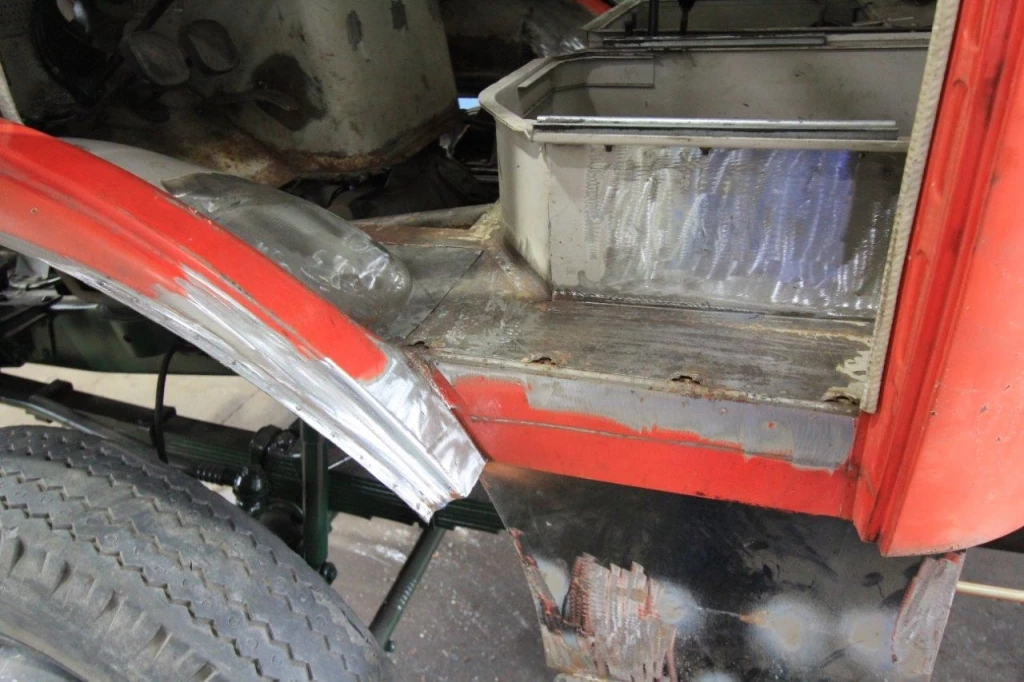

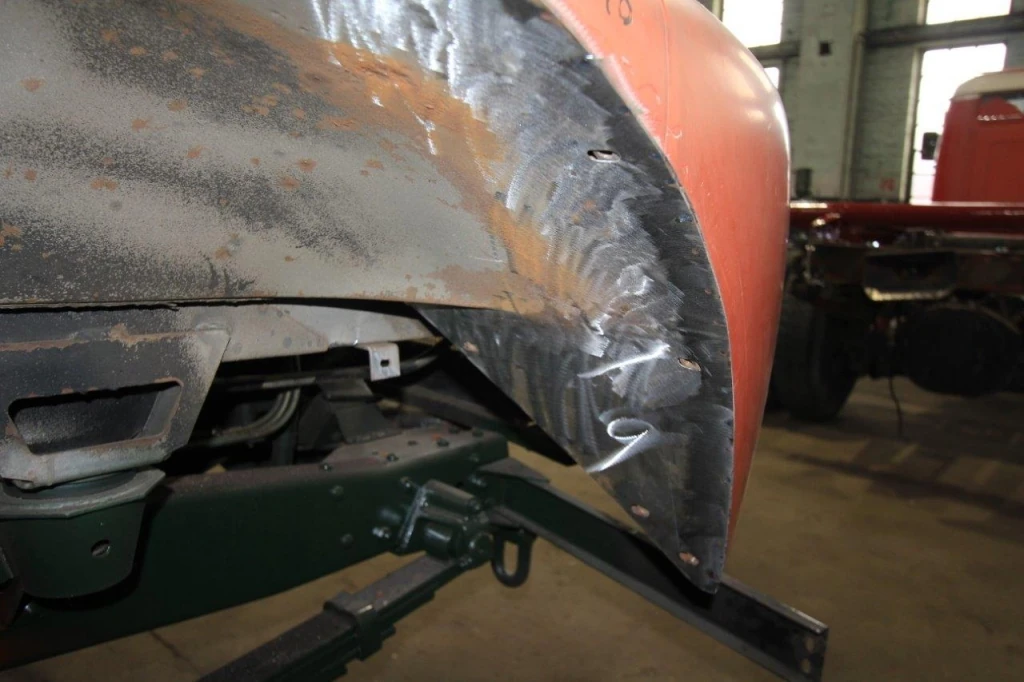

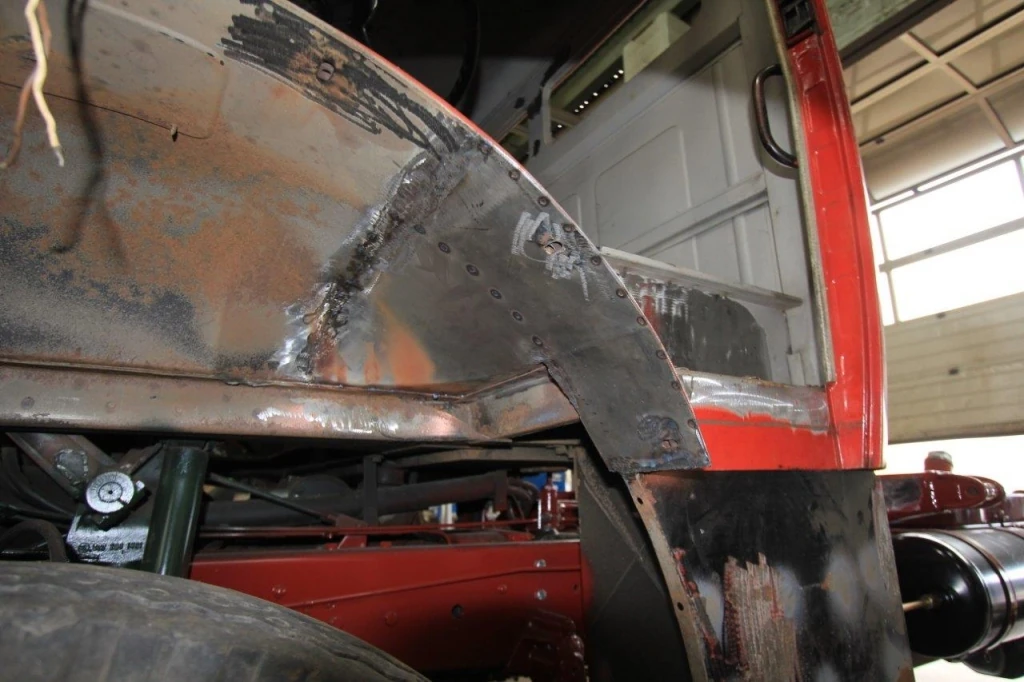

Die komplette Karosserie ist bereits instand gesetzt, die schadhaften Radläufe wurden im vorderen und hinteren Bereich ausgetrennt und durch einen neuen Teilersatz ersetzt.
11.05.2016
Karosserie

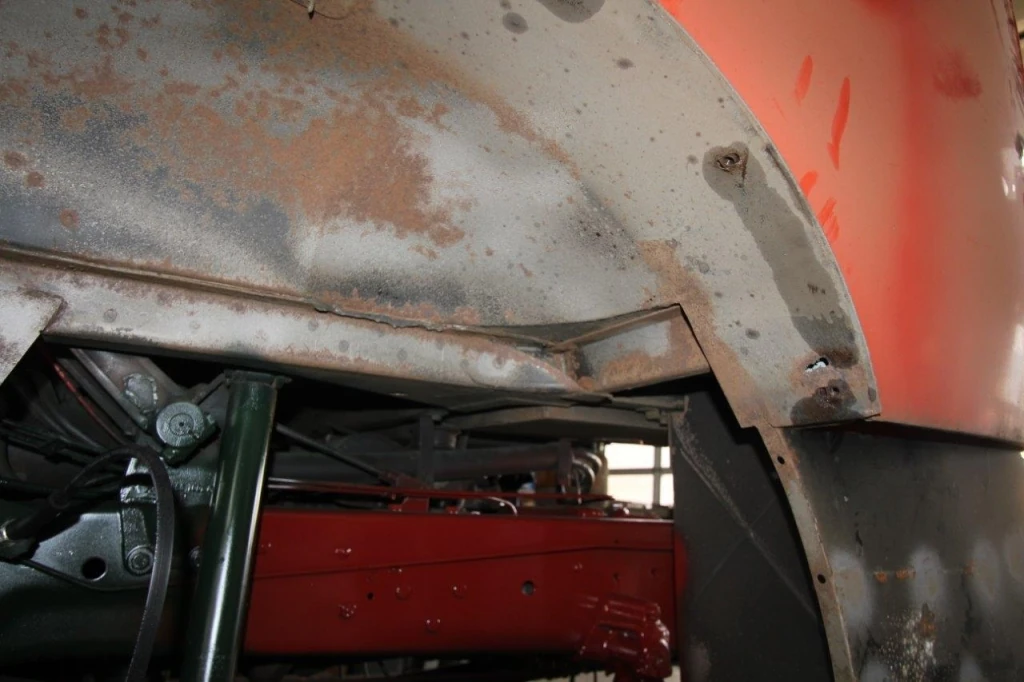

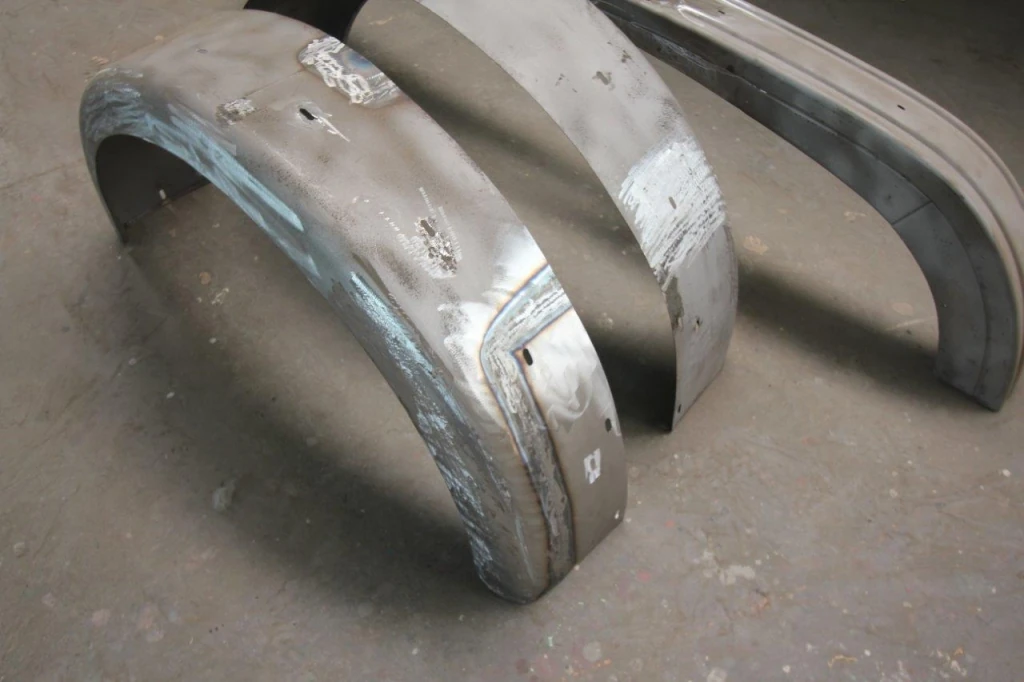

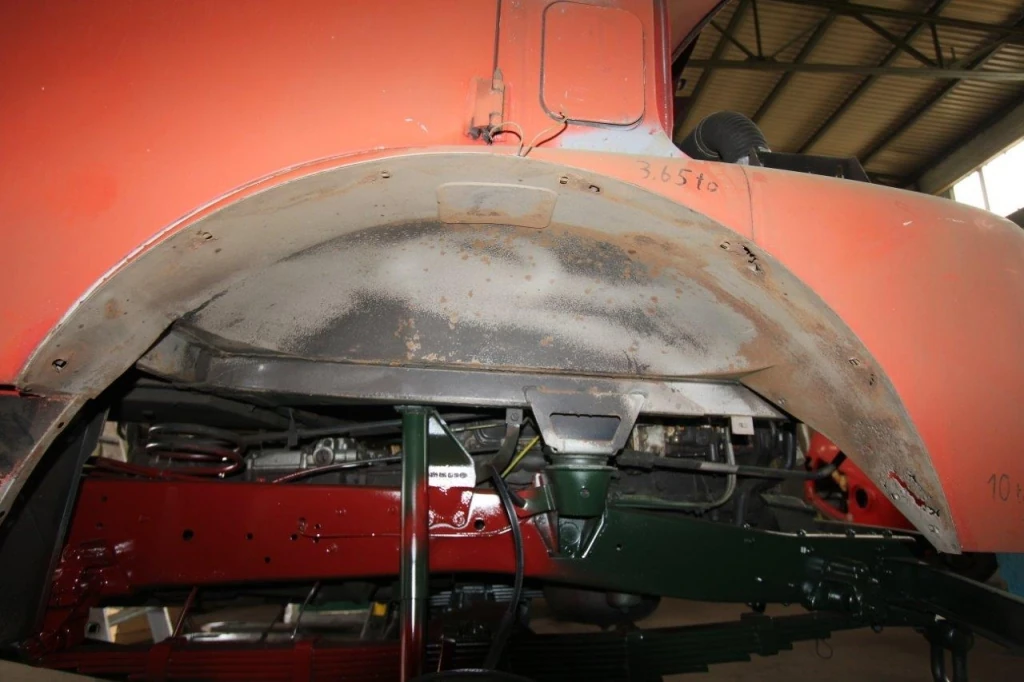

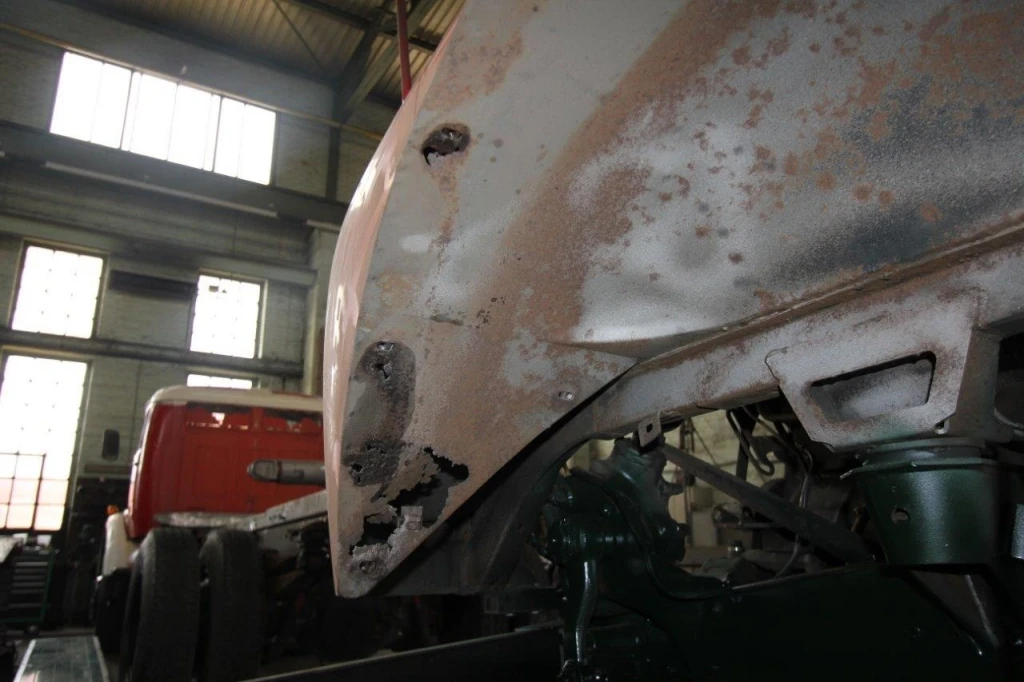

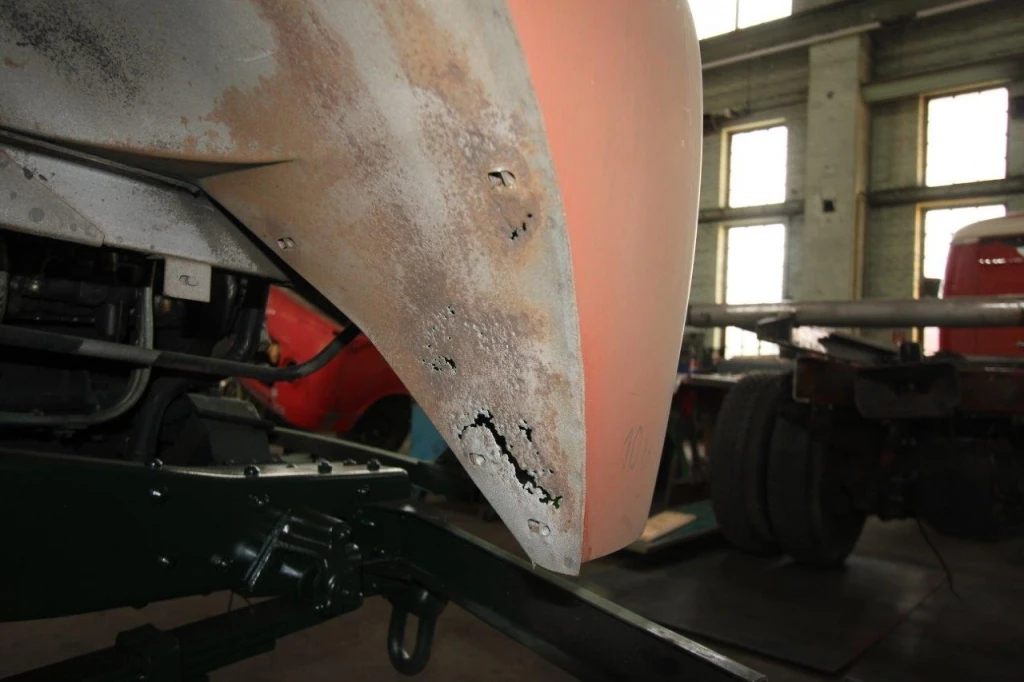

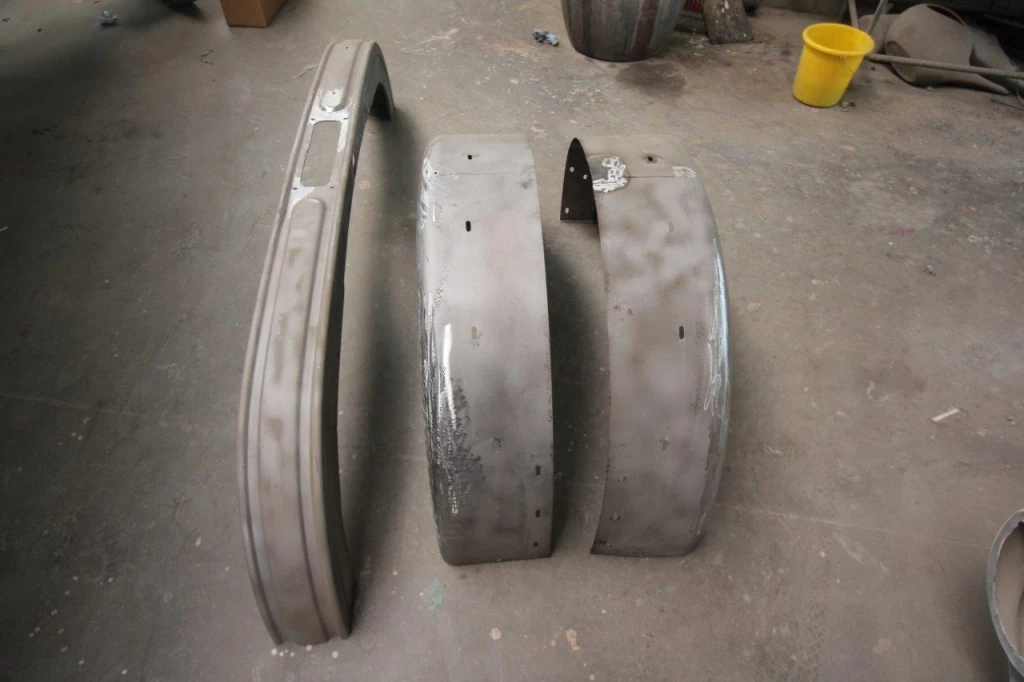

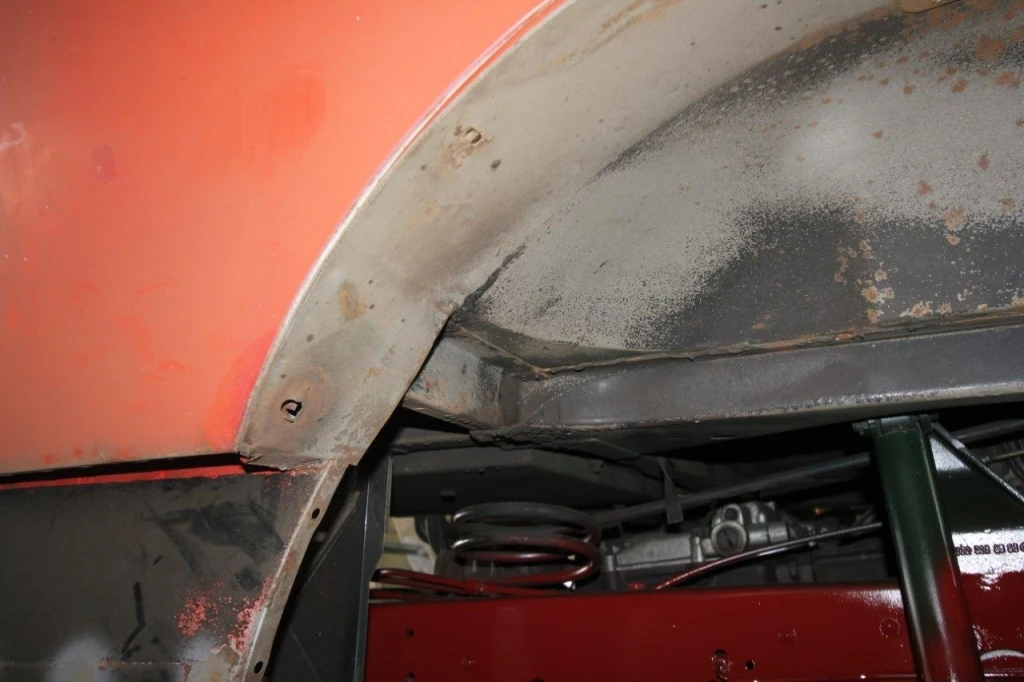

Kotflügel und Stoßstange sind bereits fertig gestellt, als nächster Schritt werden die Radläufe und Teile der Bodengruppe instand gesetzt.
11.05.2016

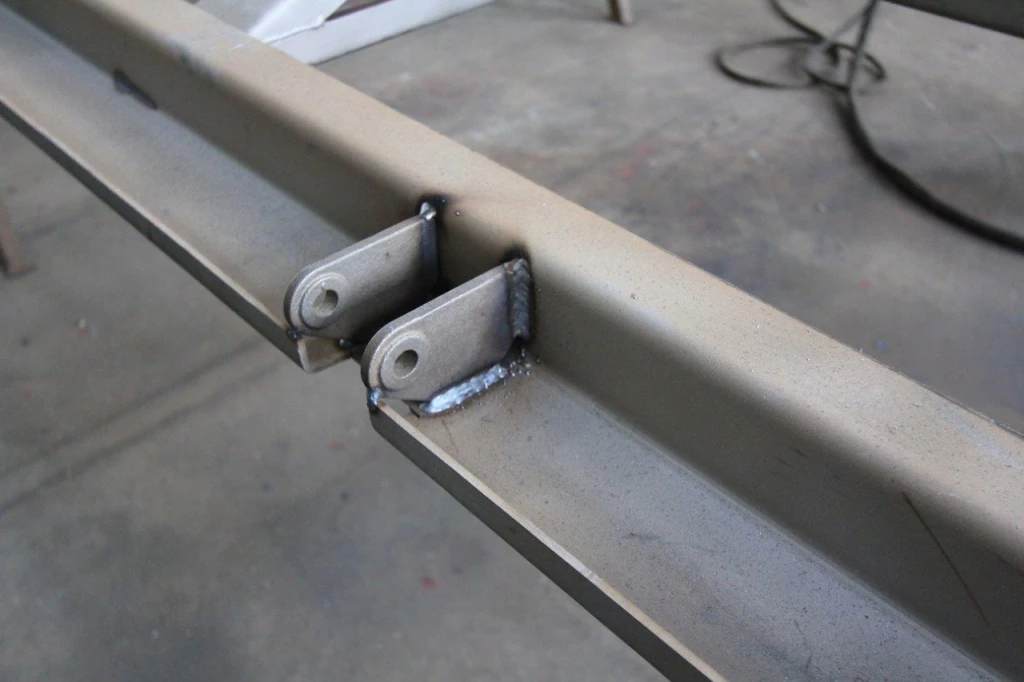

Aufbau

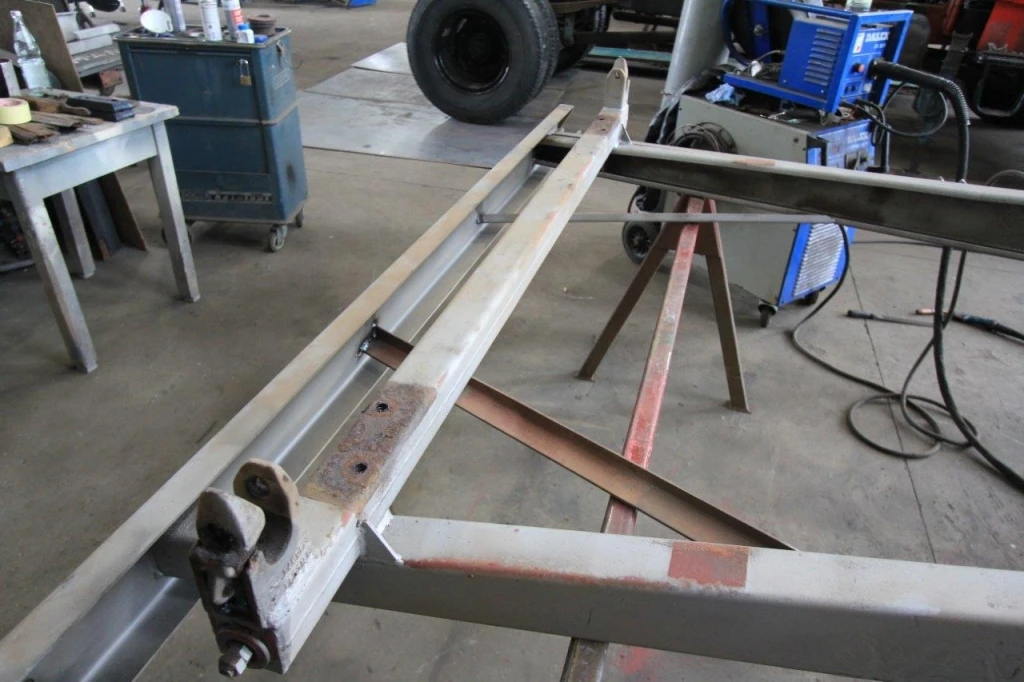

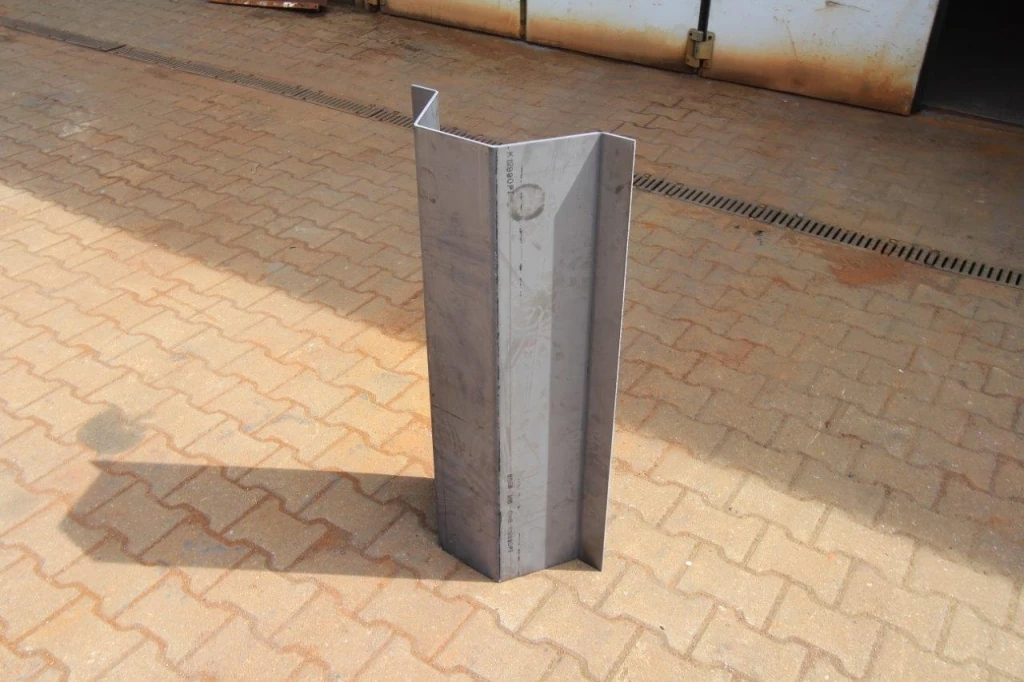

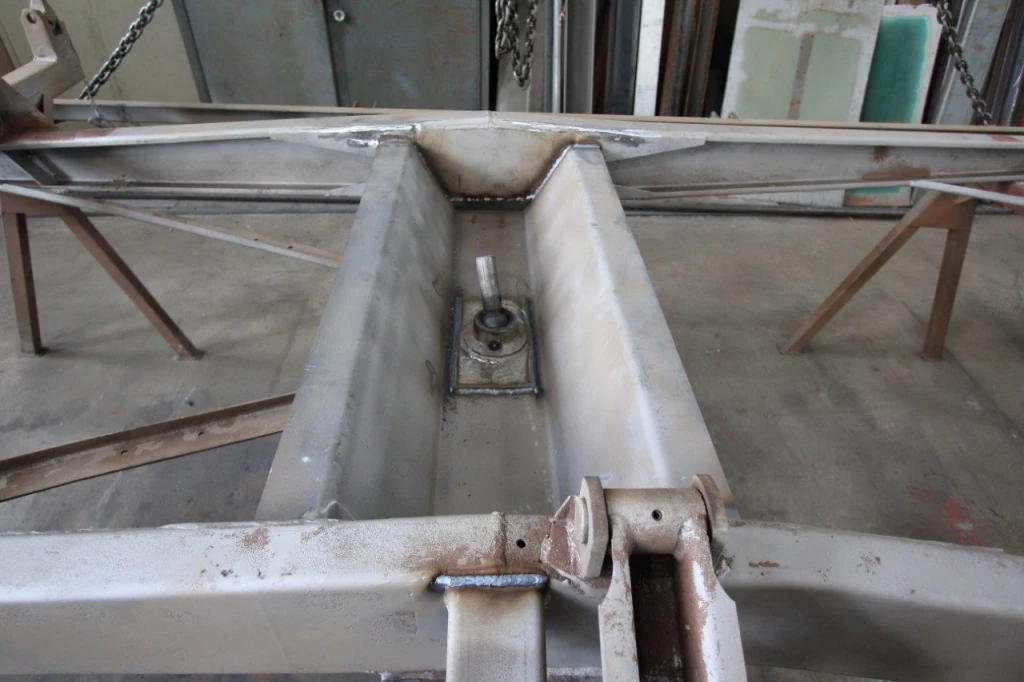

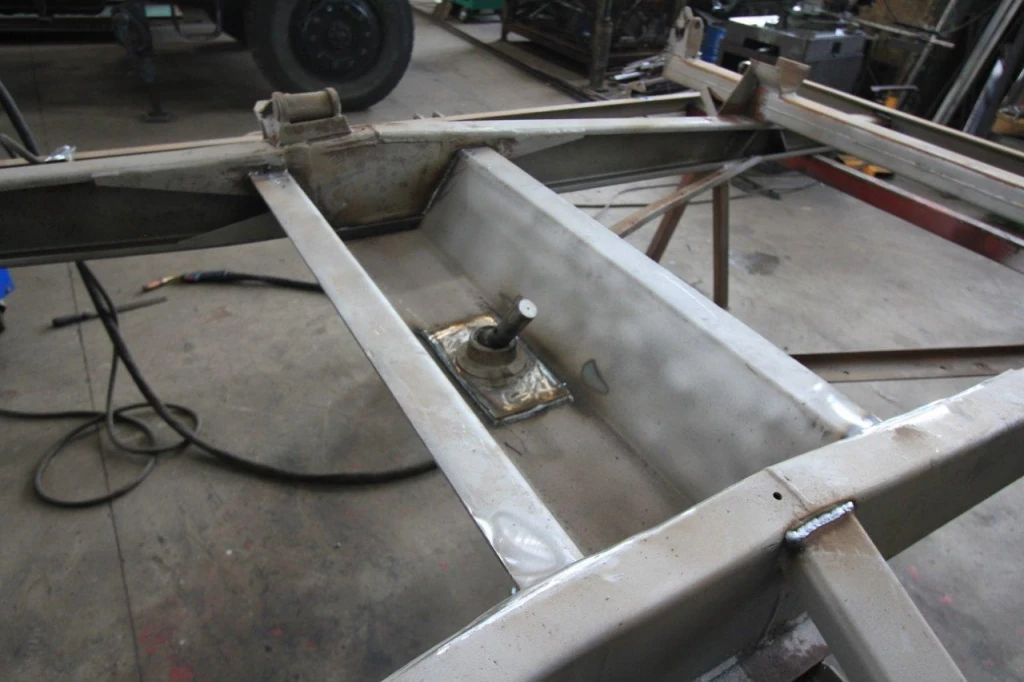

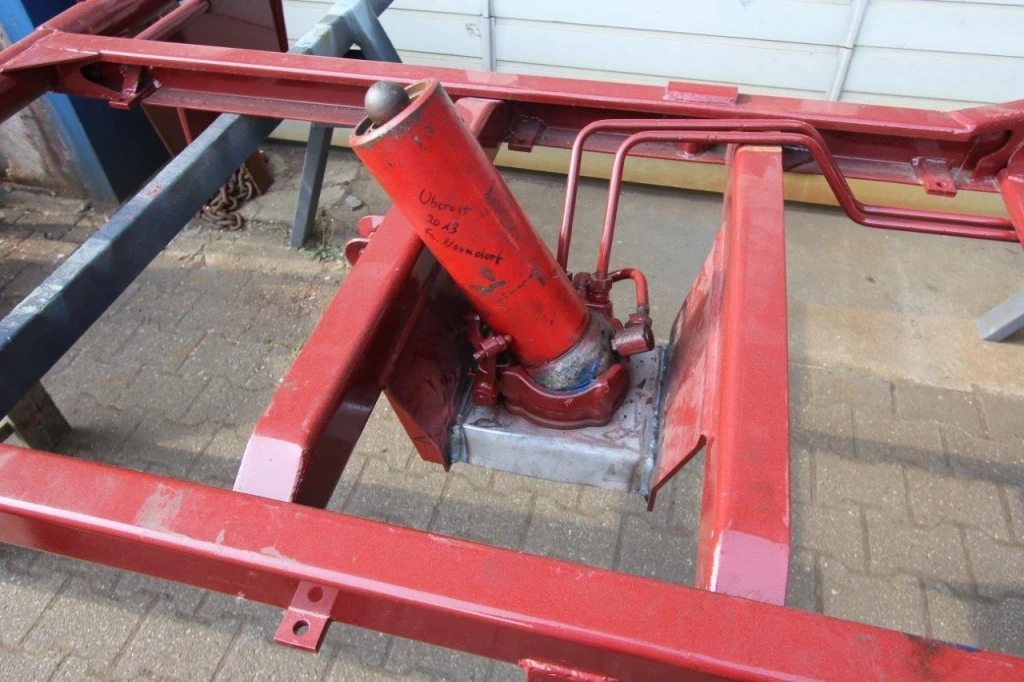

An dem Hilfrahmen wurde die Stempelwanne ausgetrennt, gerichtet und wieder verschweißt, die alte Kipperpresse wurde durch eine überholte Presse ersetzt. Die Unterkonstruktion der Meiller Kippbrücke ist bereits komplett neu erstellt, das neu angefertigte Trapezblech für die Kippkugelaufnahme sitzt bereits ebenfalls an Ort und Stelle.
09.05.2016

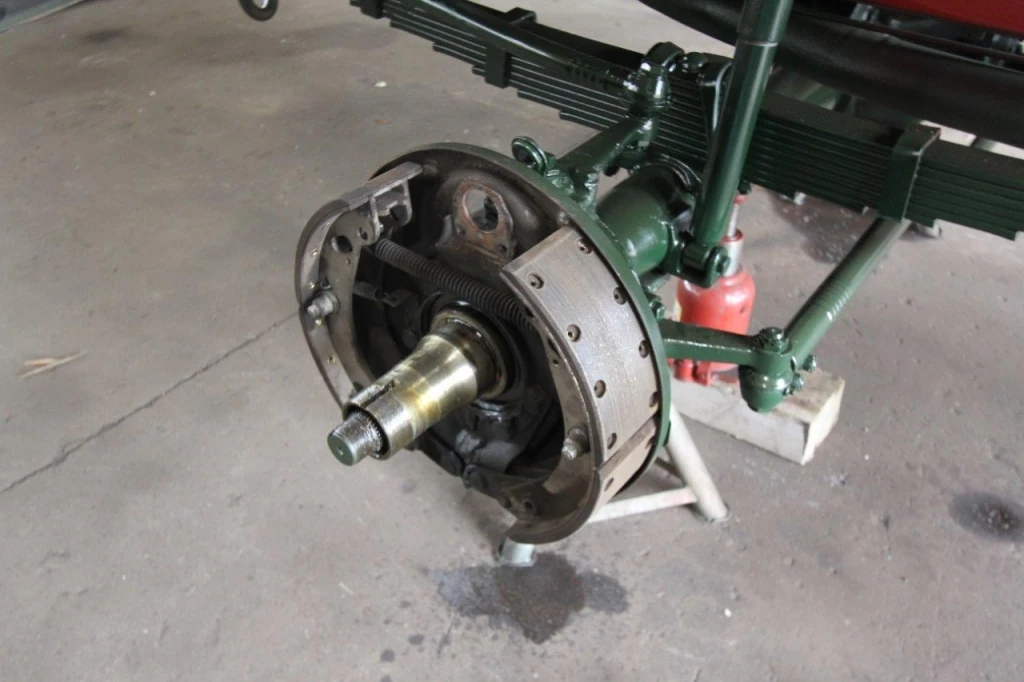

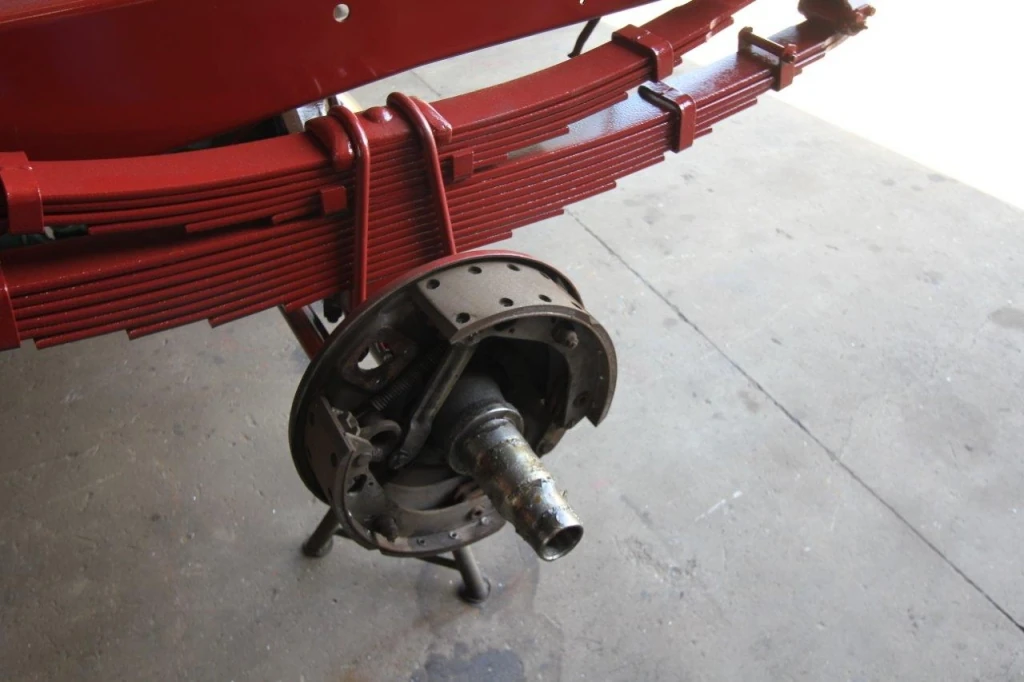

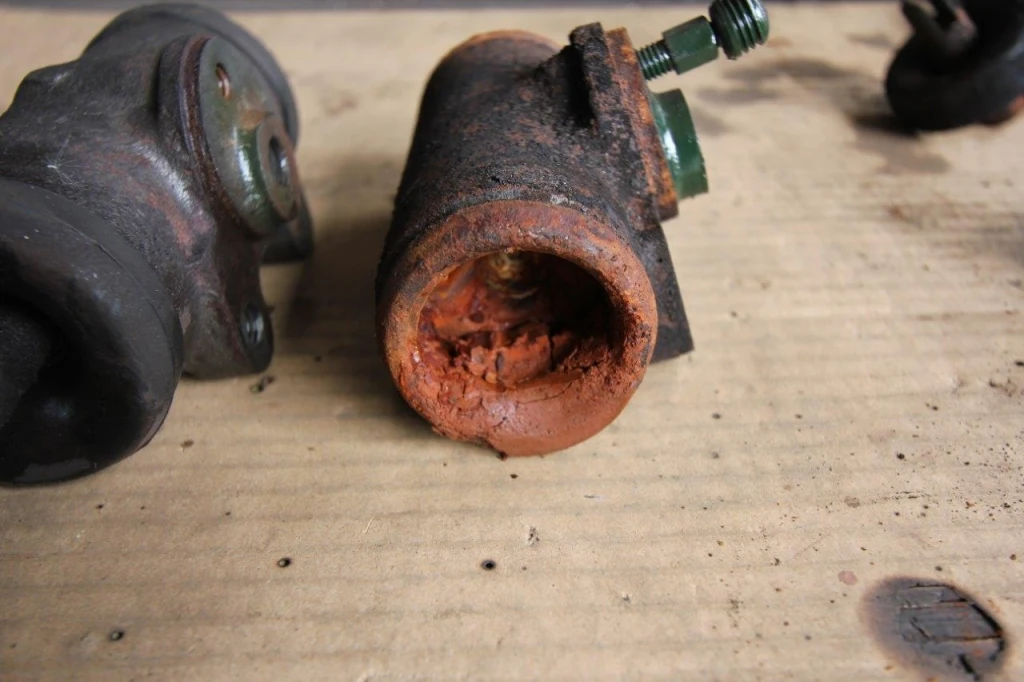

Bremse

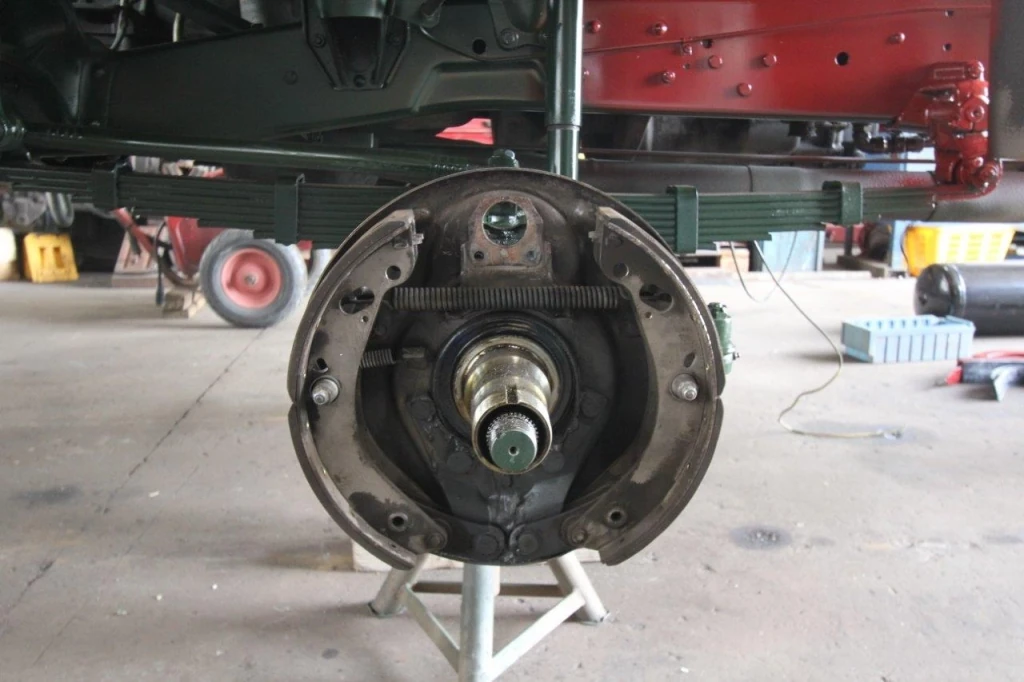

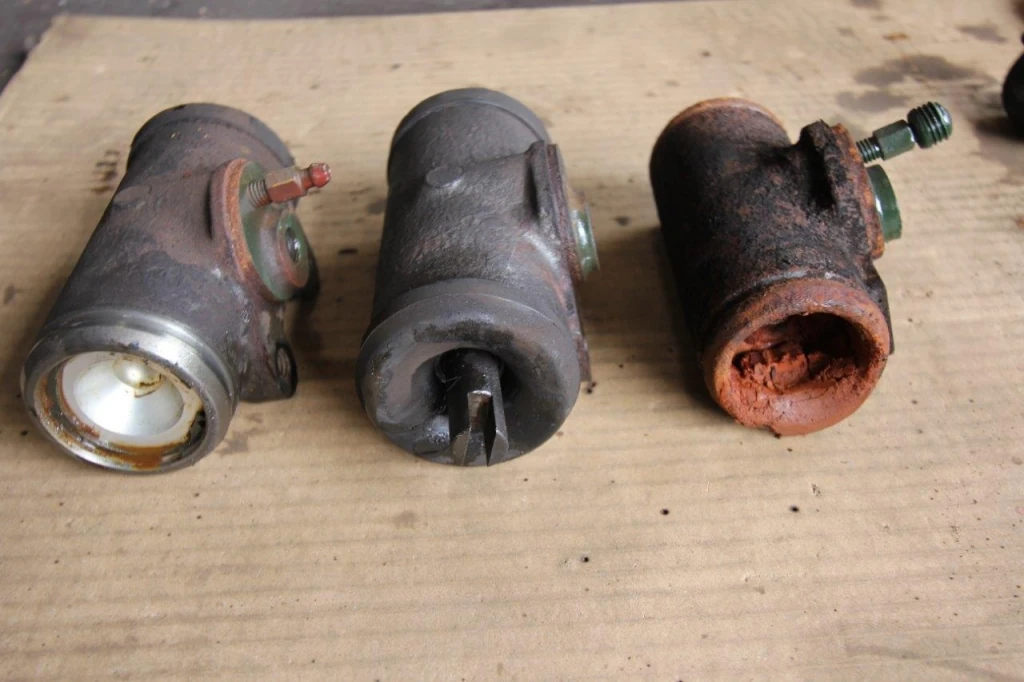

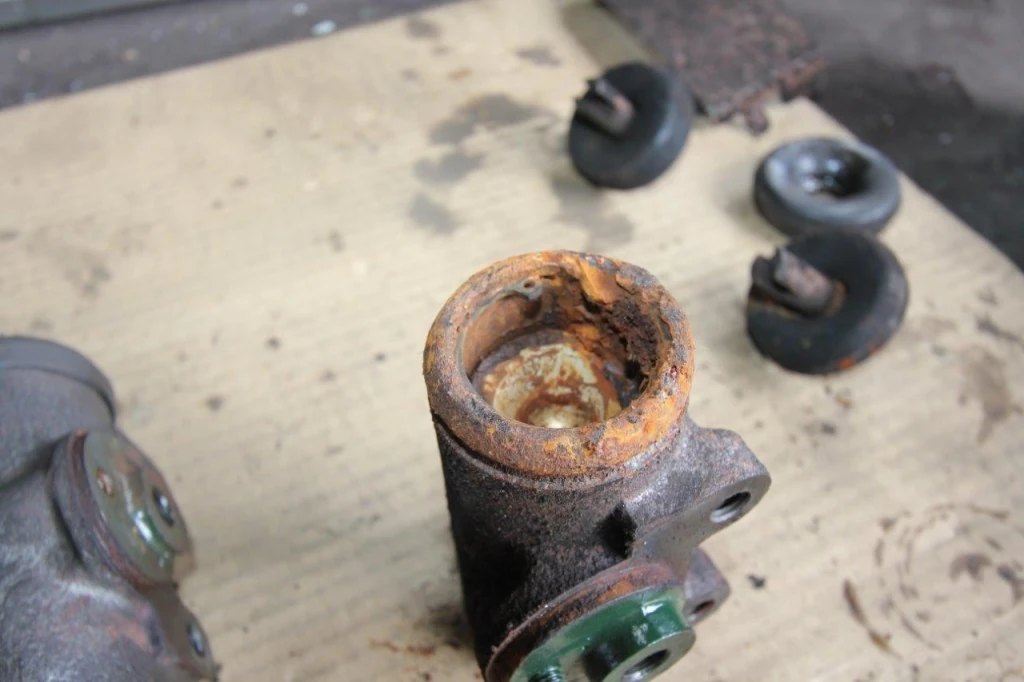

Sämtliche Radnaben wurden bereits demontiert, die Bremsbeläge sind kaum verschlissen, bei den Radbremszylindern sieht es erwartungsgemäß anders aus. Die vordersten Zylinder sind sehr stark vom Rost angefallen,die hintersten sehen noch recht ordentlich aus. Morgen nach dem hohnen und messen wird man sehen, ob nur Manschetten oder komplett neue Zylinder verbaut werden müssen.
09.05.2016
Lackierung

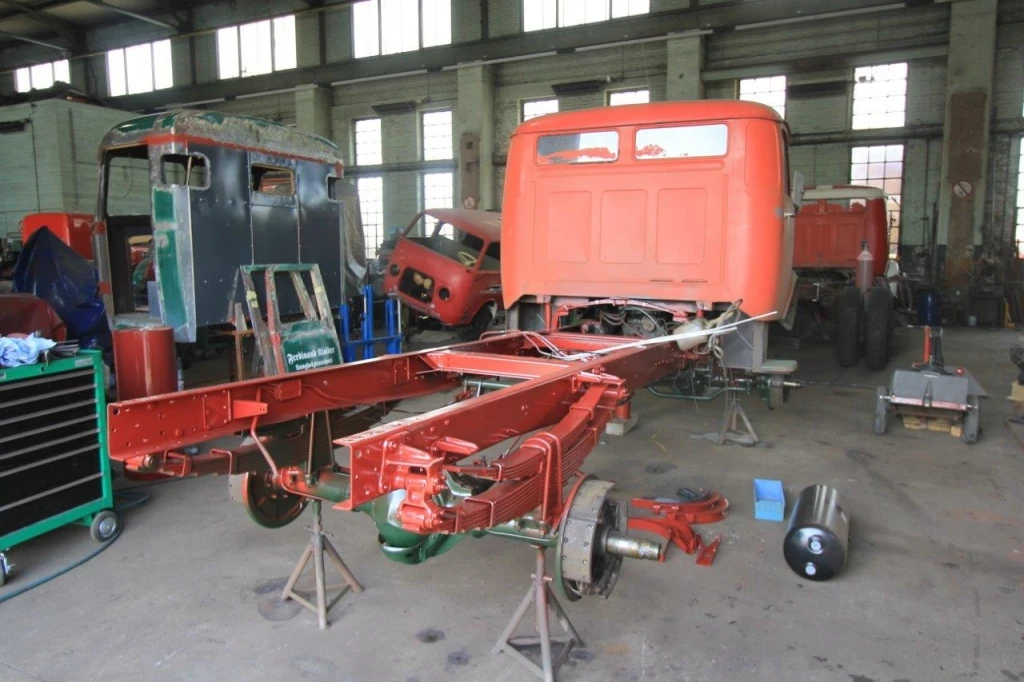

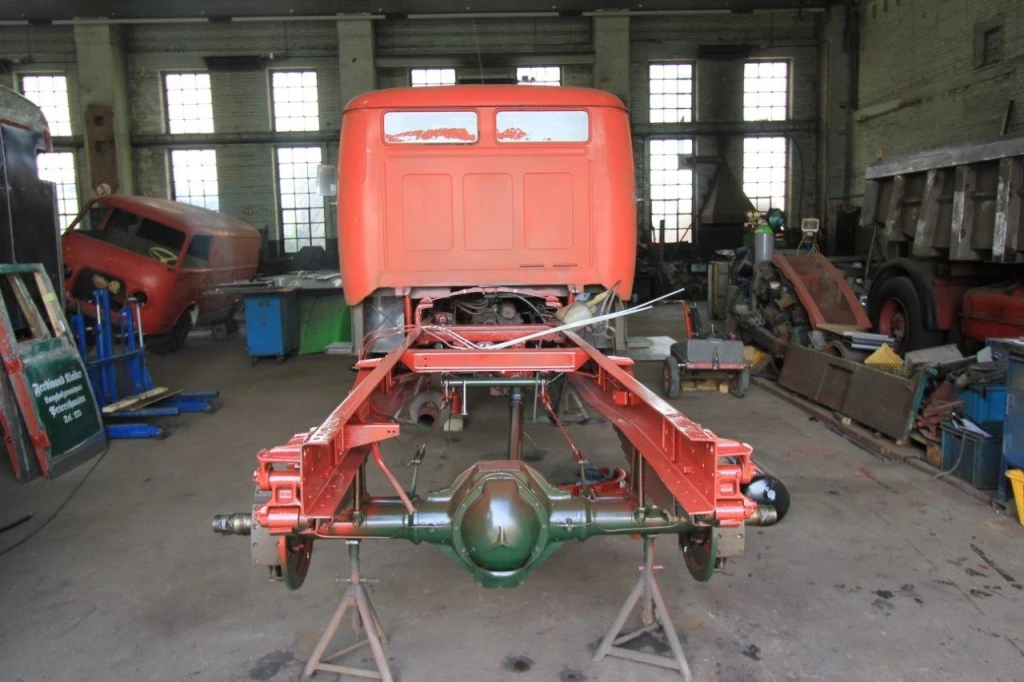

Das Fahrgestell wurde grundiert und bereits an den Stellen vorlackiert wo div. Anbauteile montiert werden , Luftkessel, Tankhalter etc.
06.05.2016

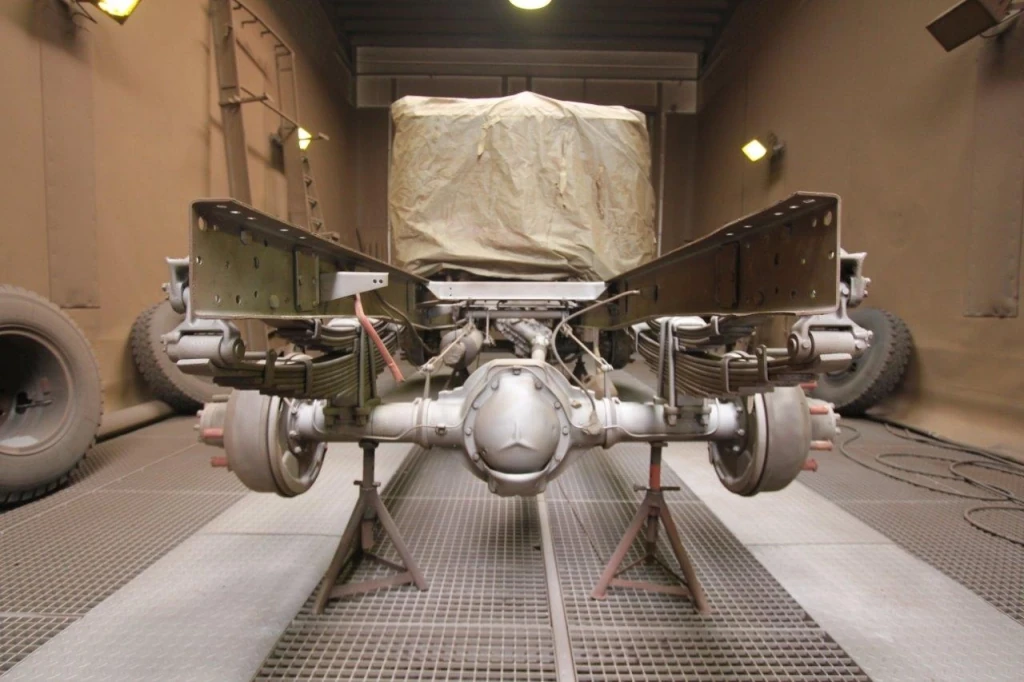

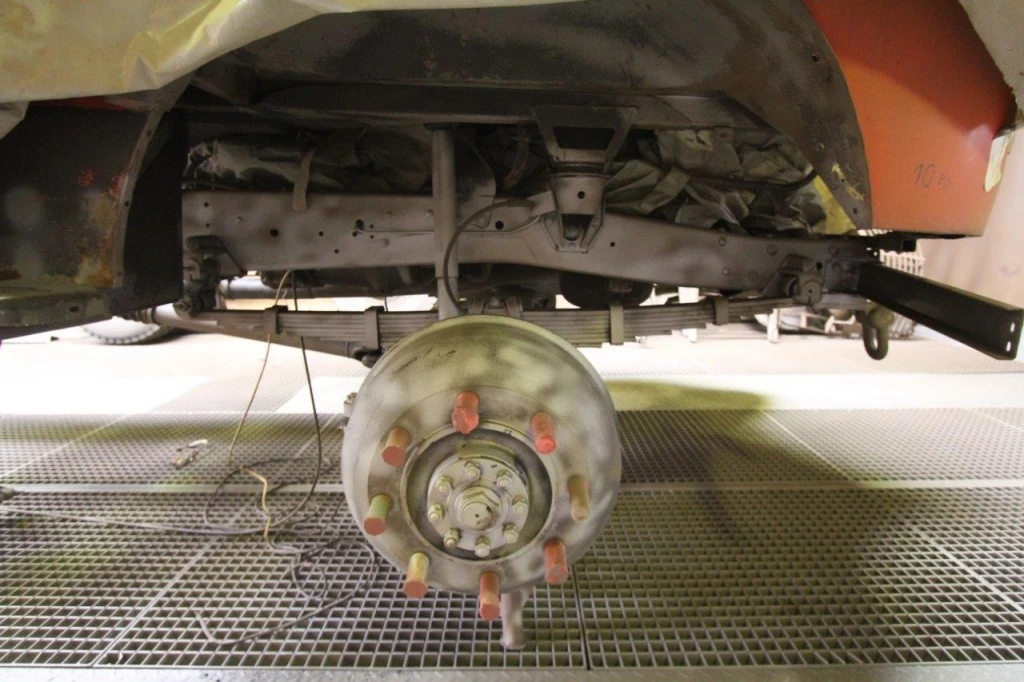

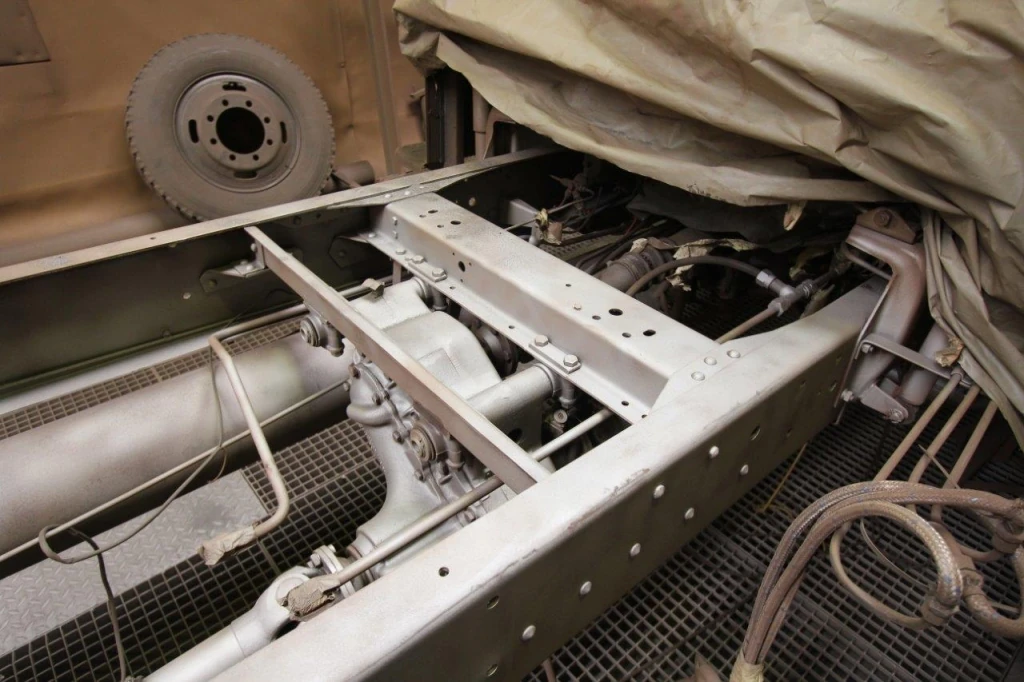

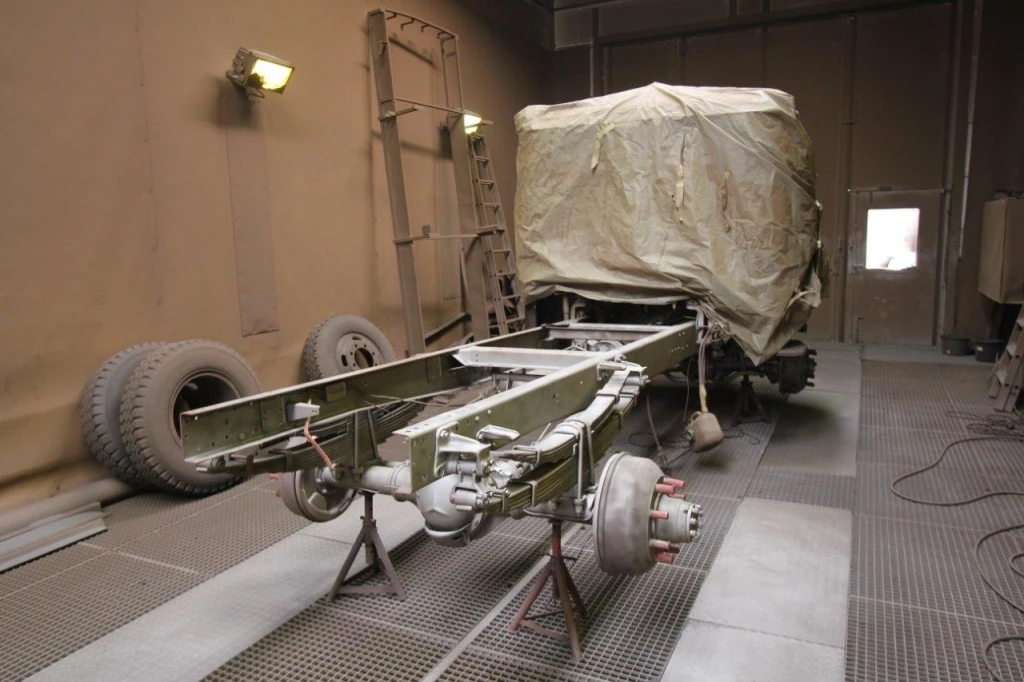

Sandstrahlarbeiten

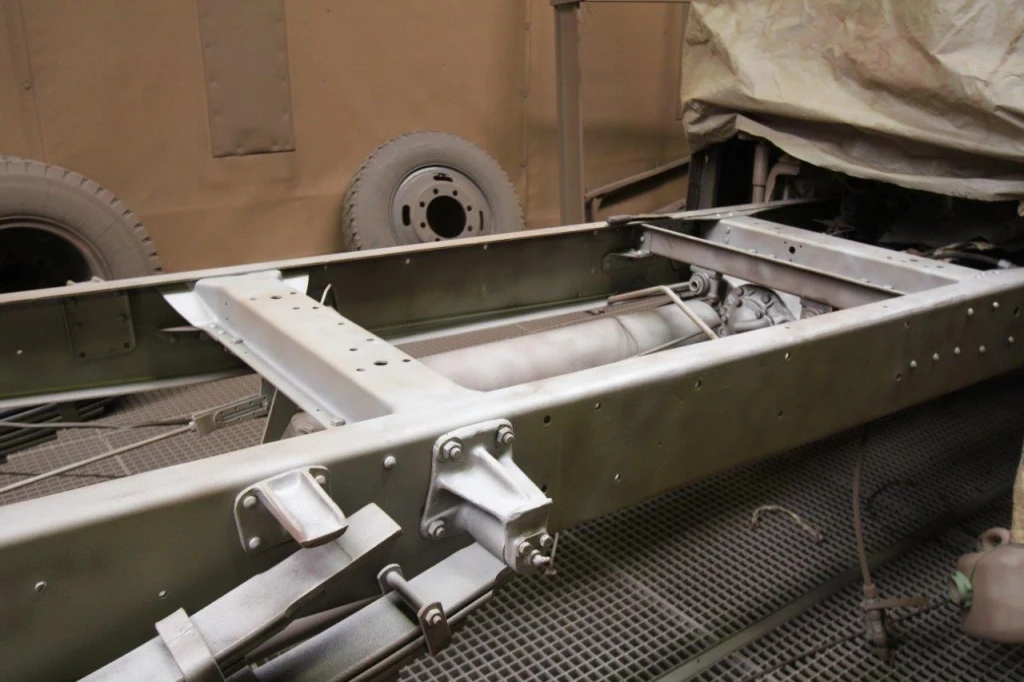

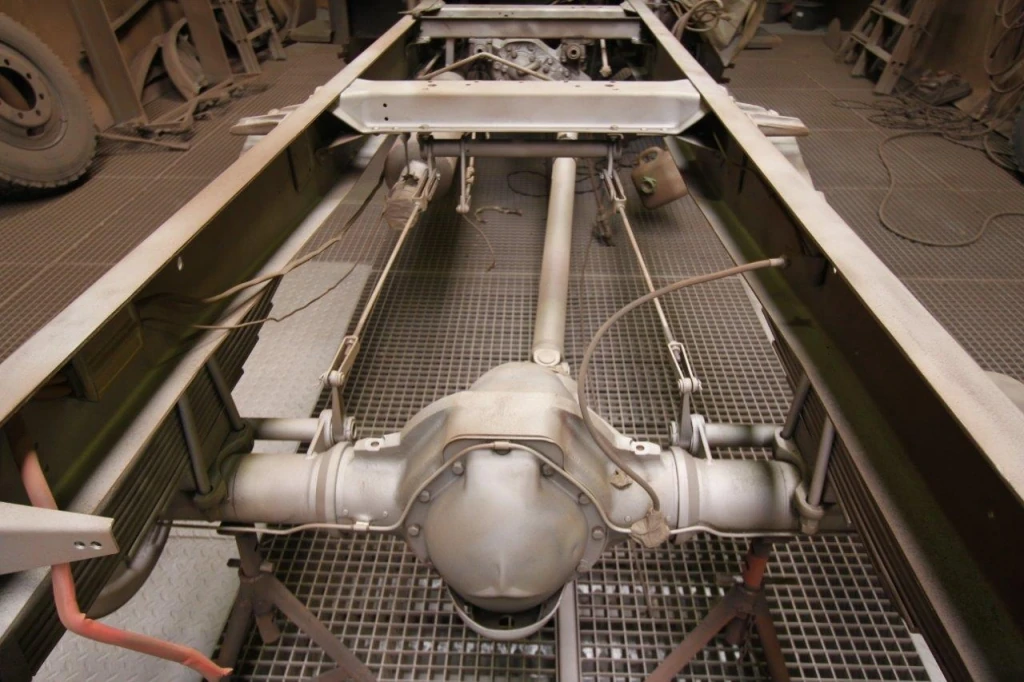

Das Fahrgestell ist komplett sandgestrahlt und wird als nächstes grundiert, danach folgen div. Montagearbeiten am Chassis.
04.05.2016

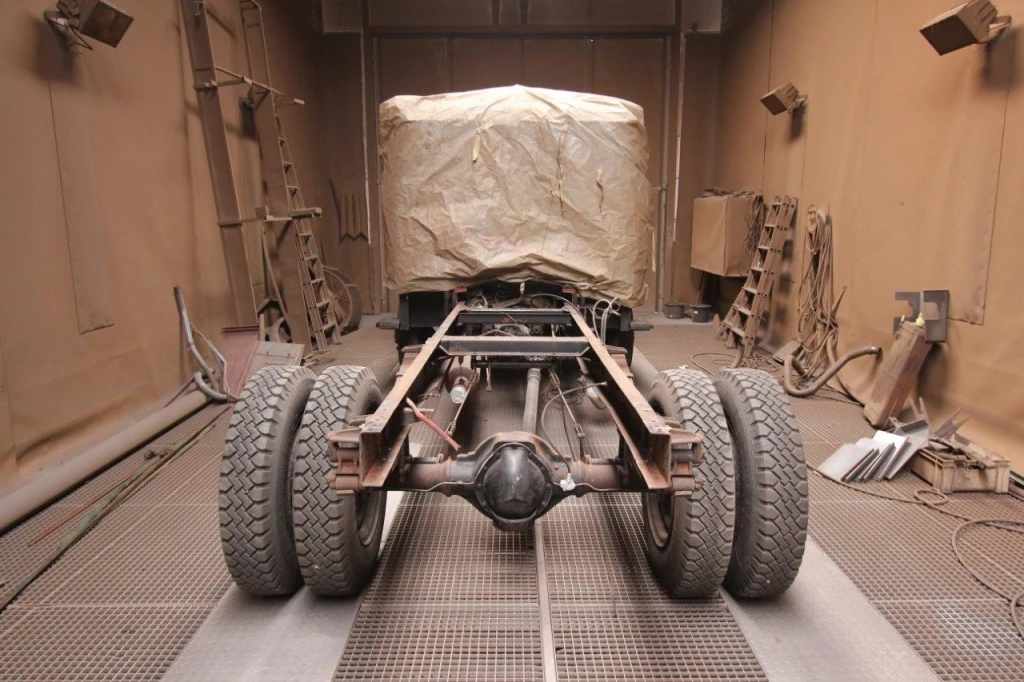

Sandstrahlarbeiten

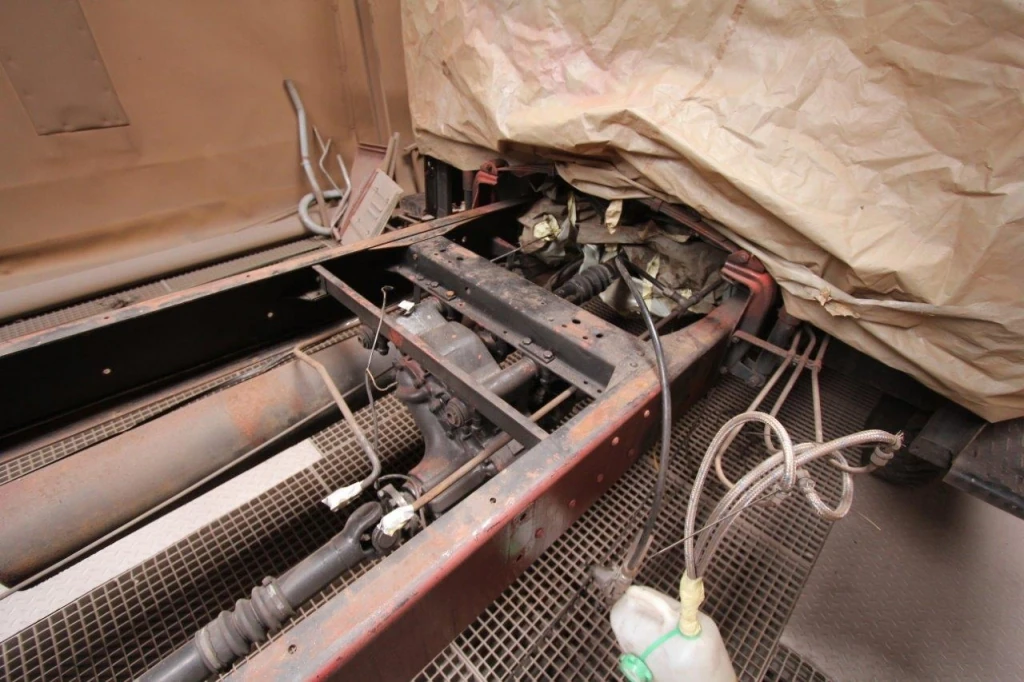

Das Chassis wird zum Sandstrahlen vorbereitet, die Hecktraverse wurde demontiert, weil eine Traverse mit Anhängerkupplung verbaut werden soll.
02.05.2016

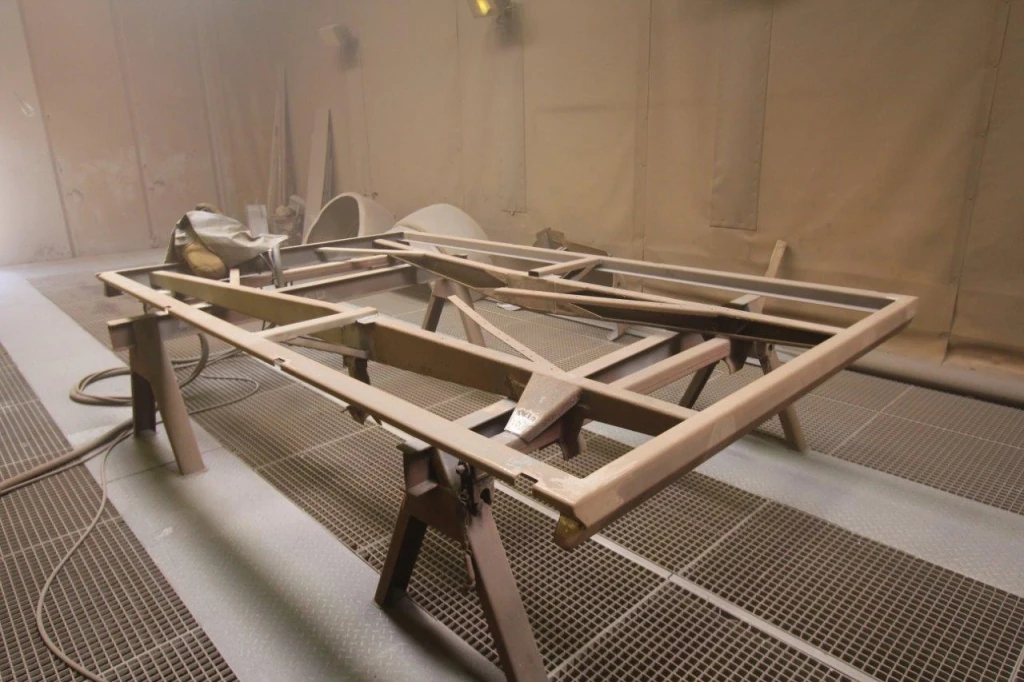

Aufbau

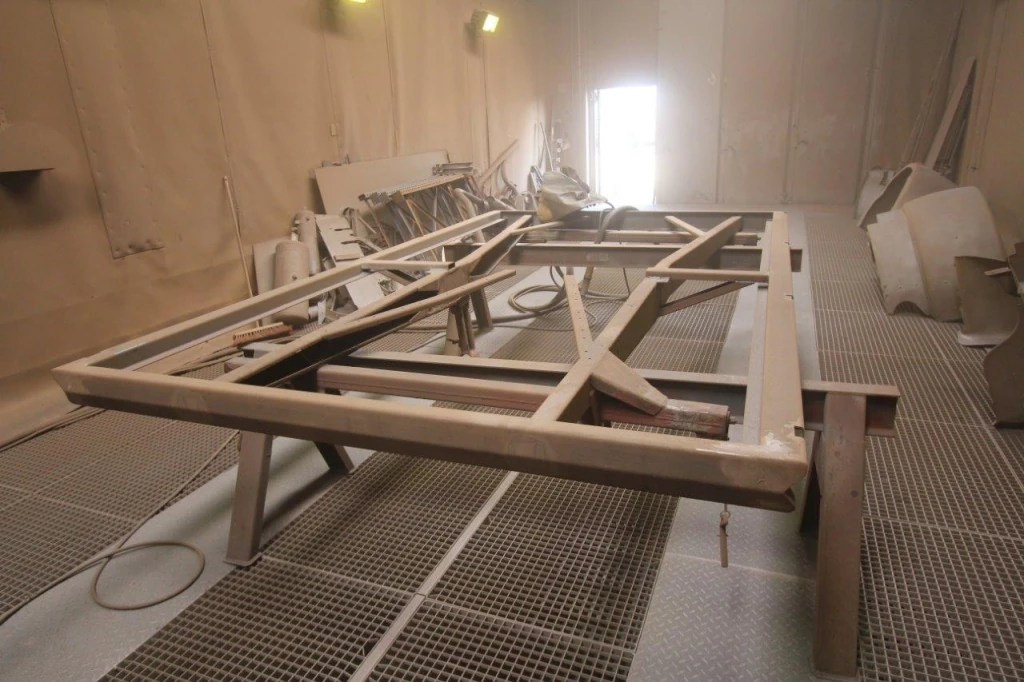

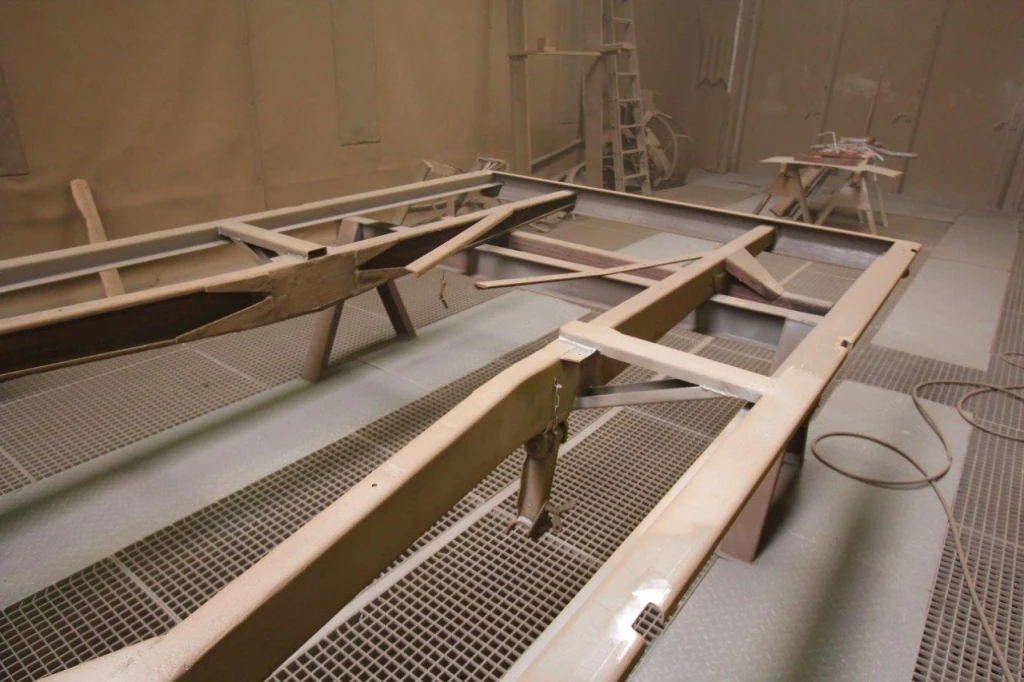

Der Aufbau ist komplett sandgestrahlt und kann nun weiterverarbeitet werden.
28.04.2016

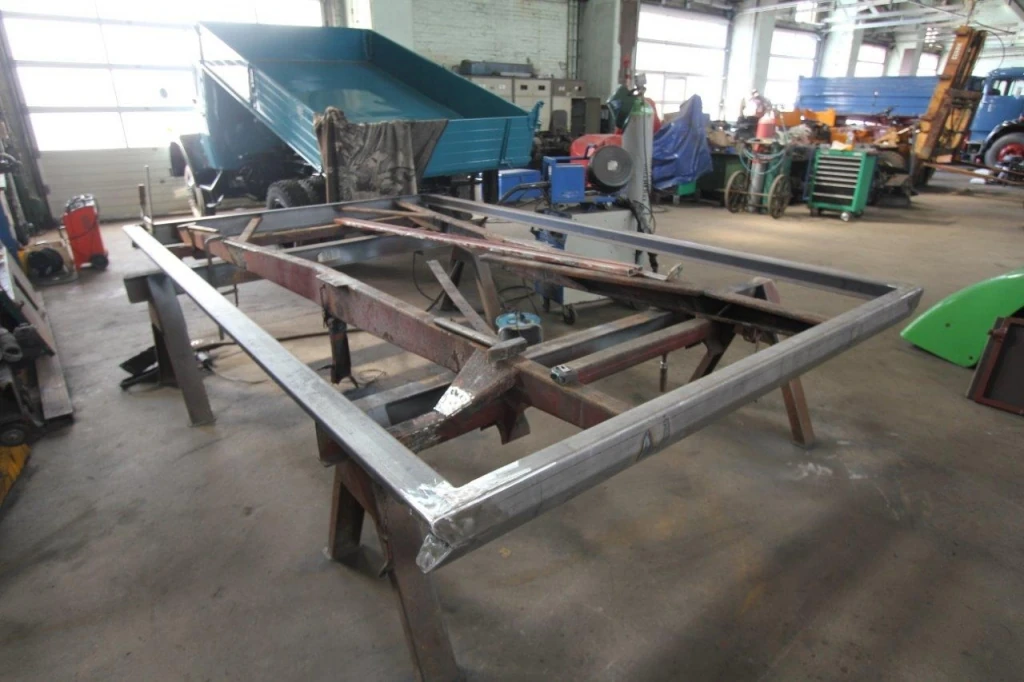

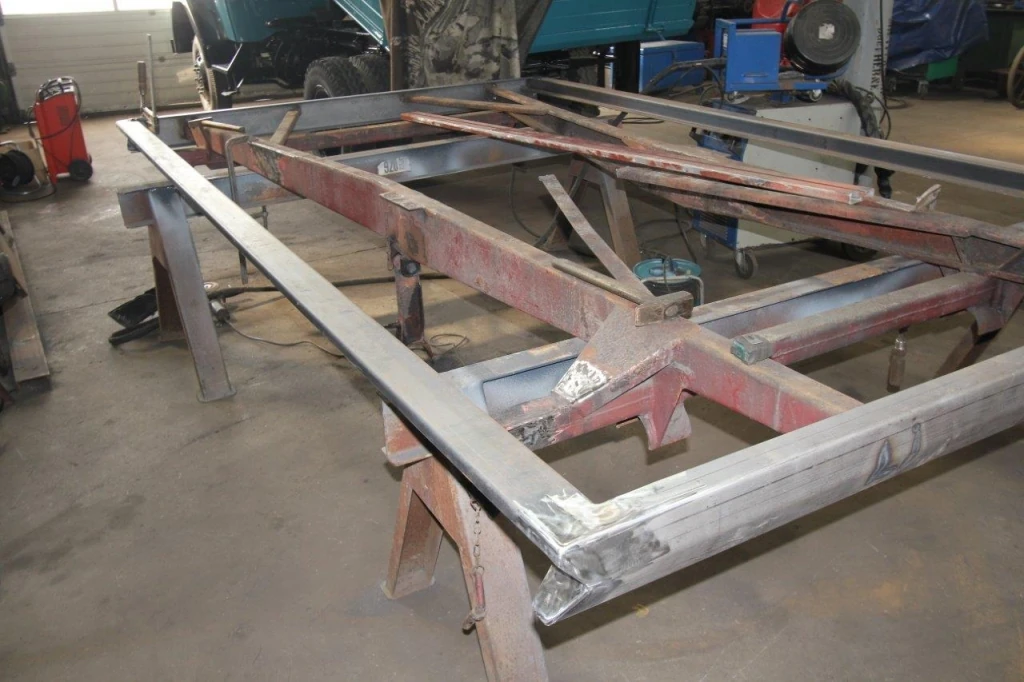

Aufbau

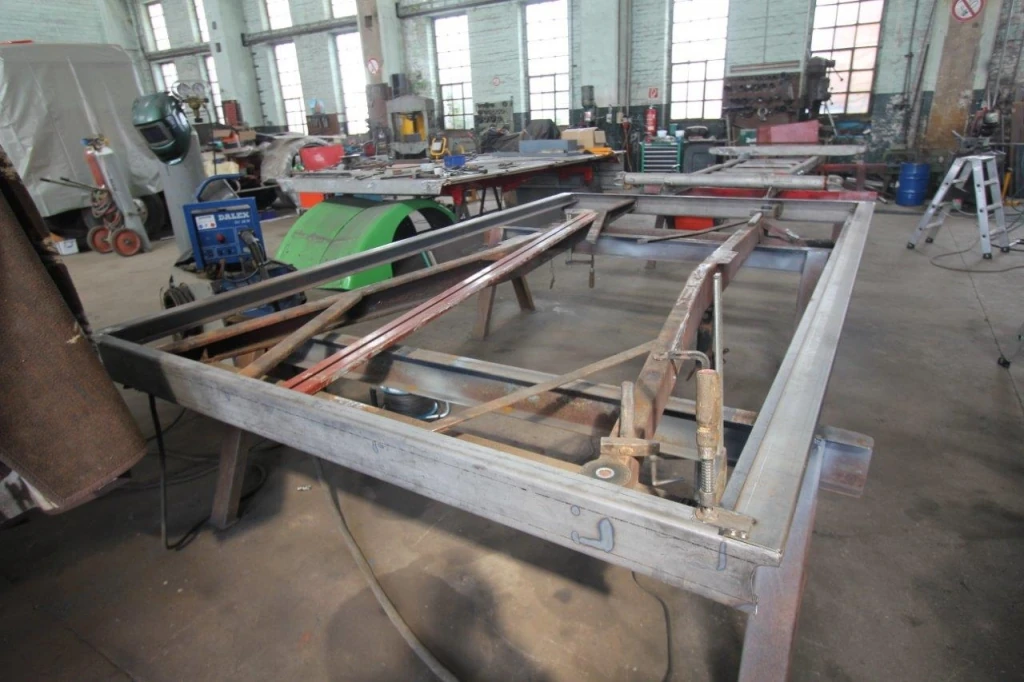

Die neuen Profile rundherum sind bereits komplett vormontiert.
27.04.2016

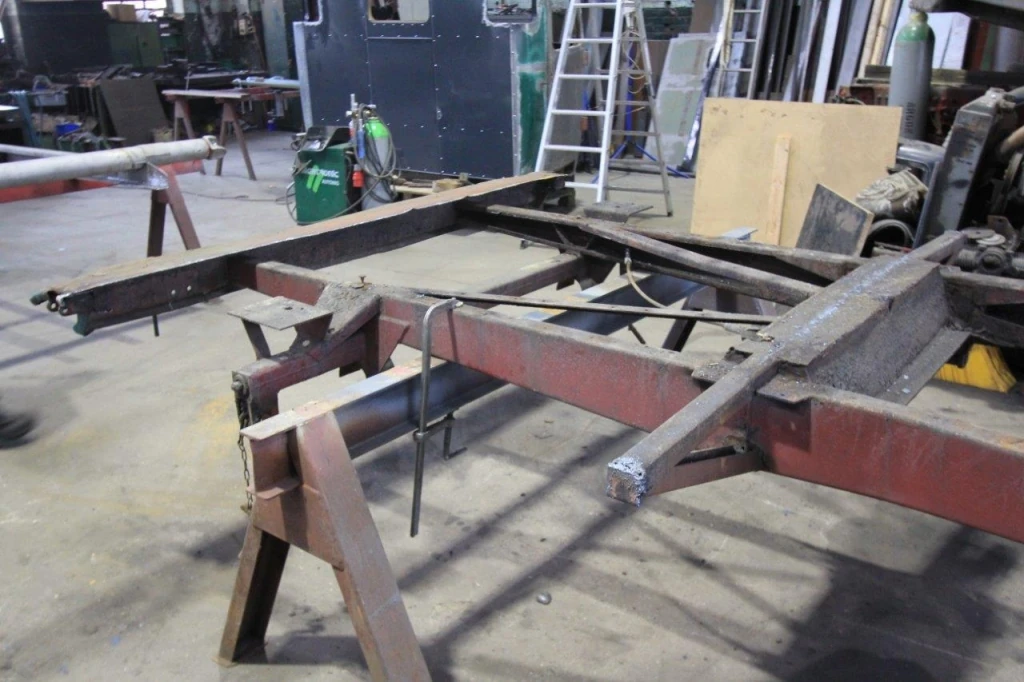

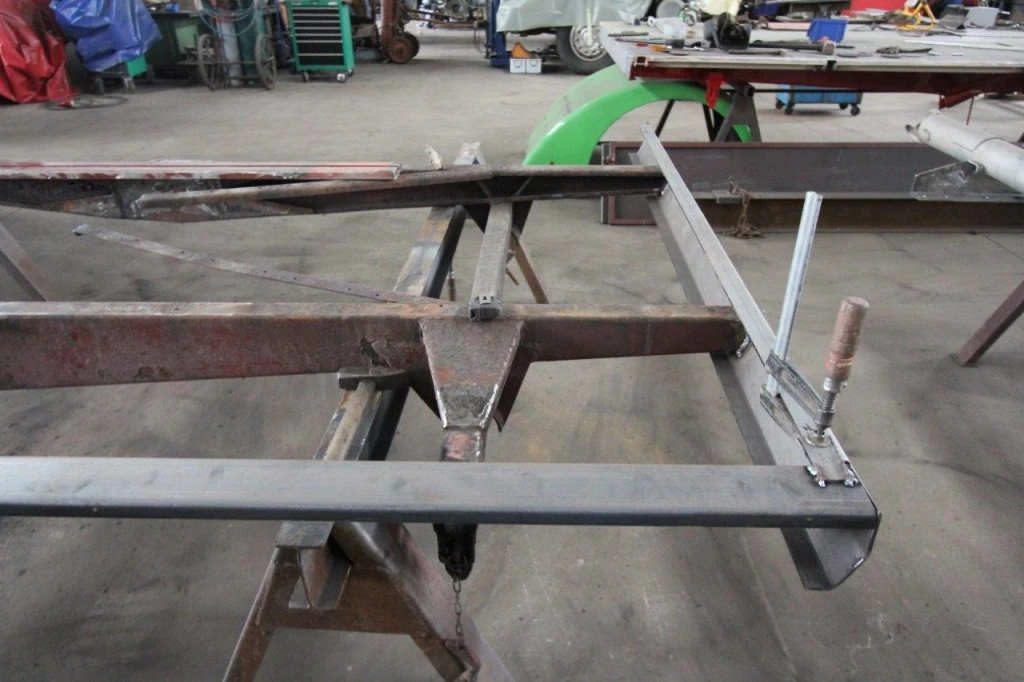

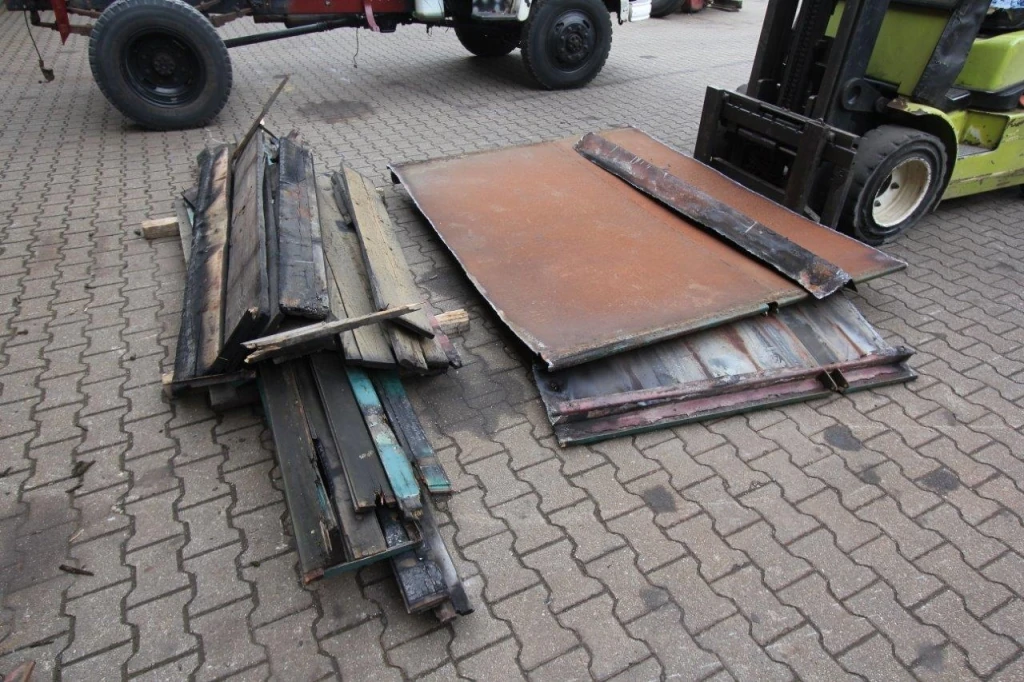

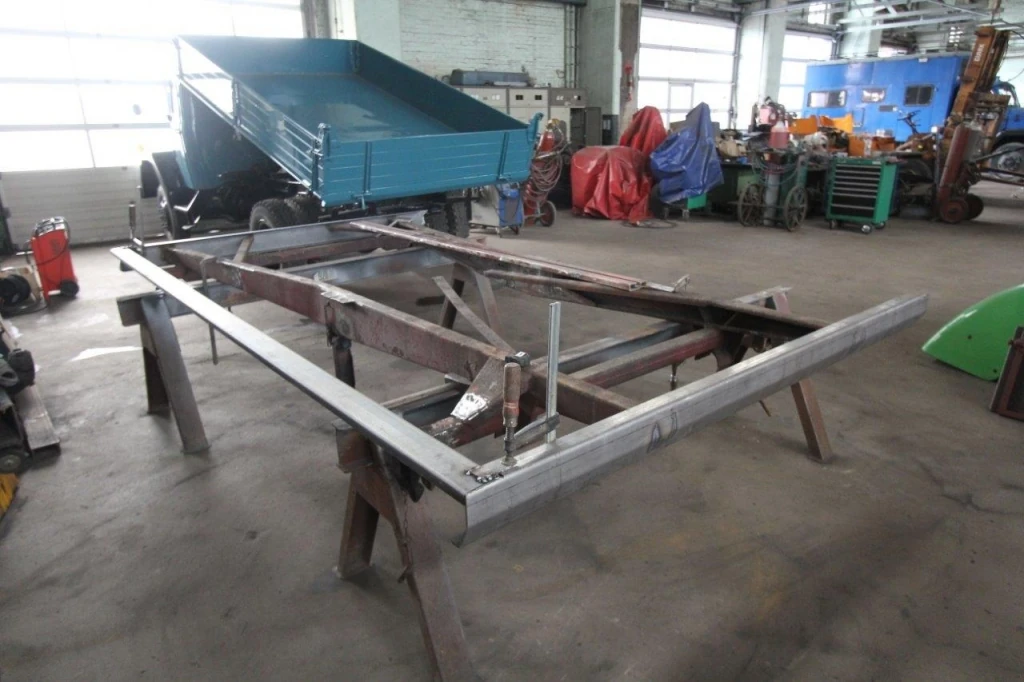

Aufbau

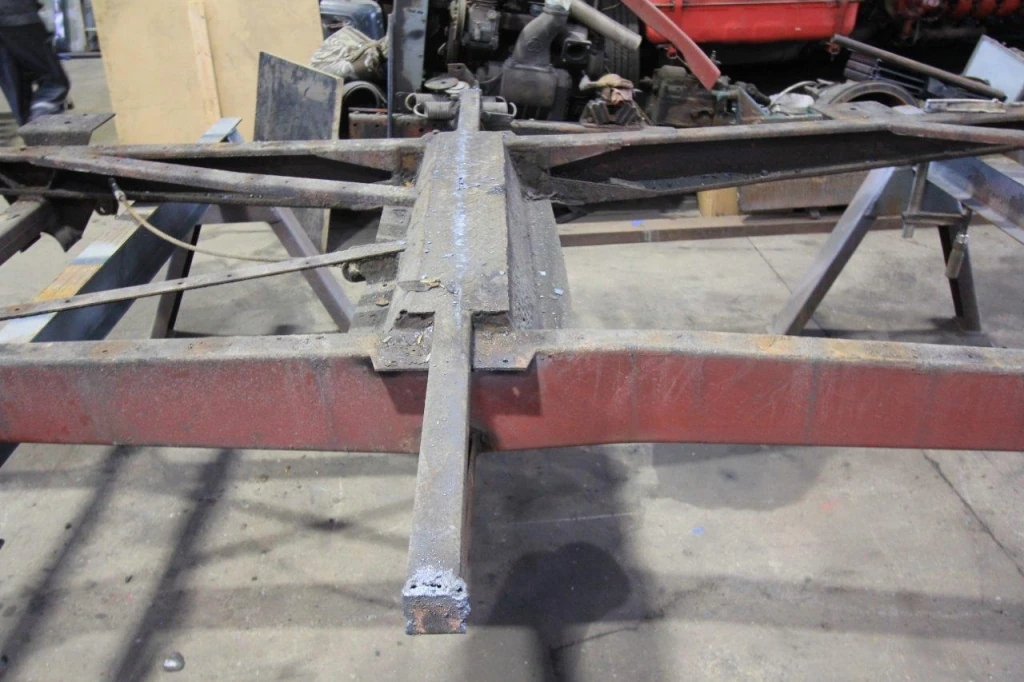

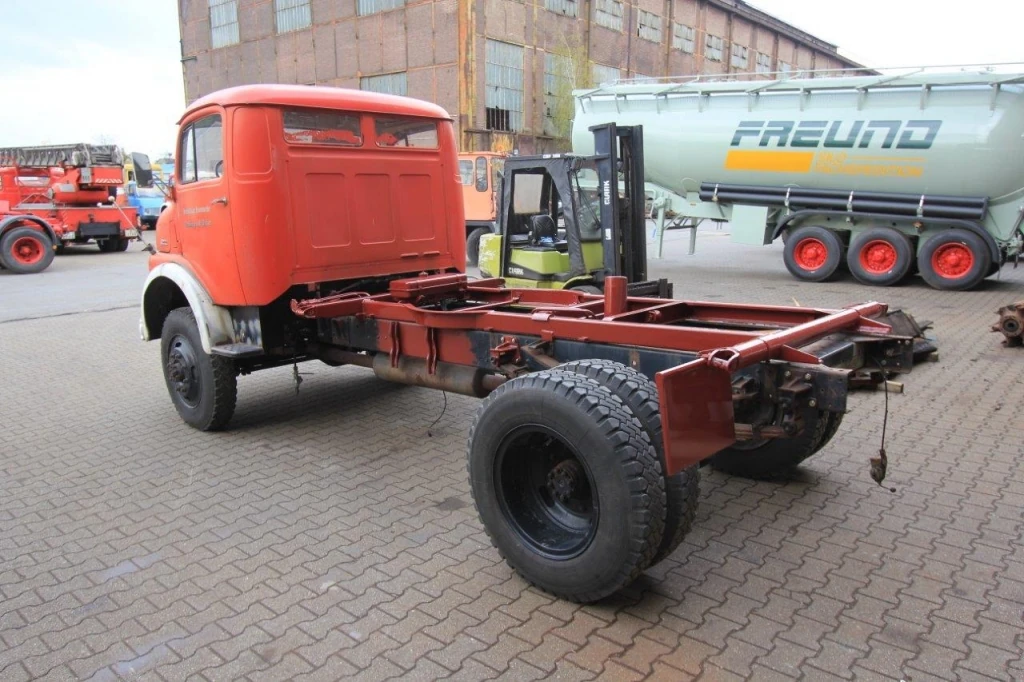

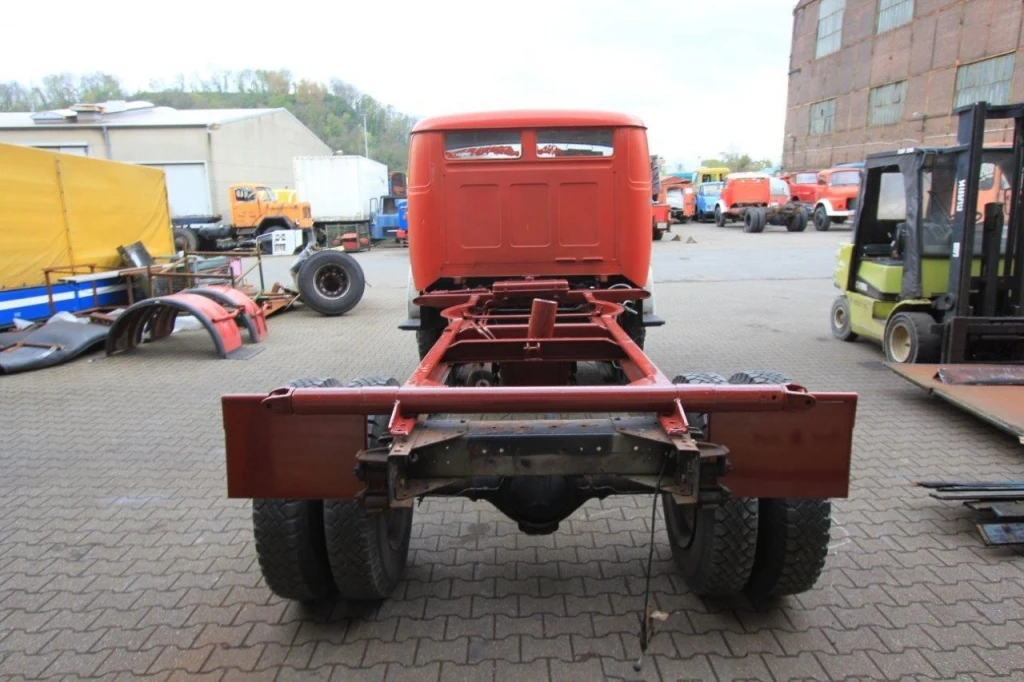

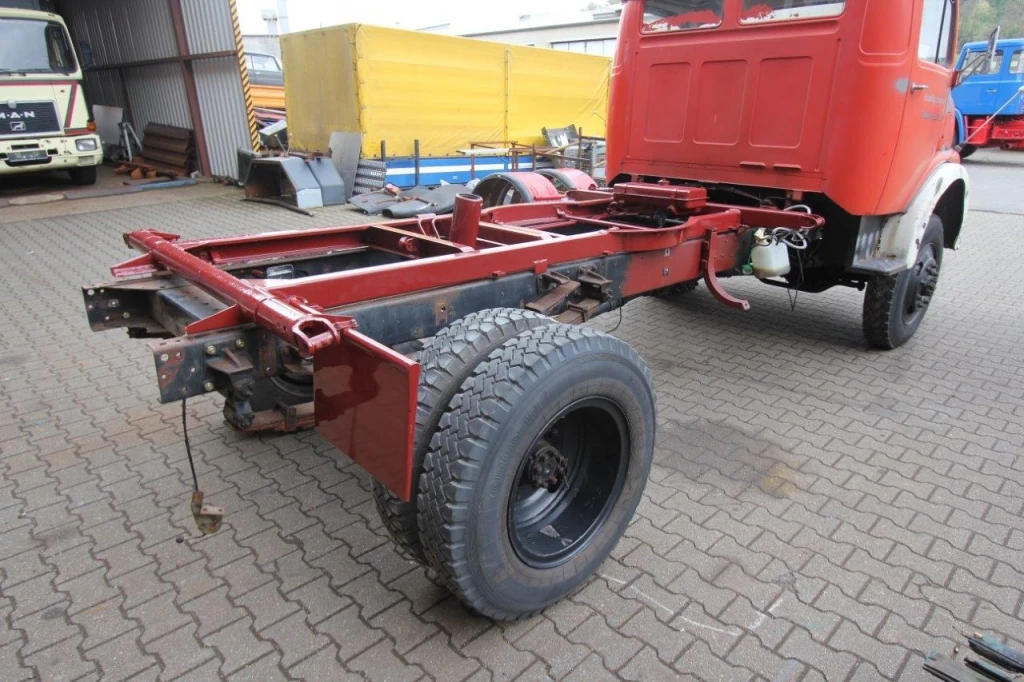

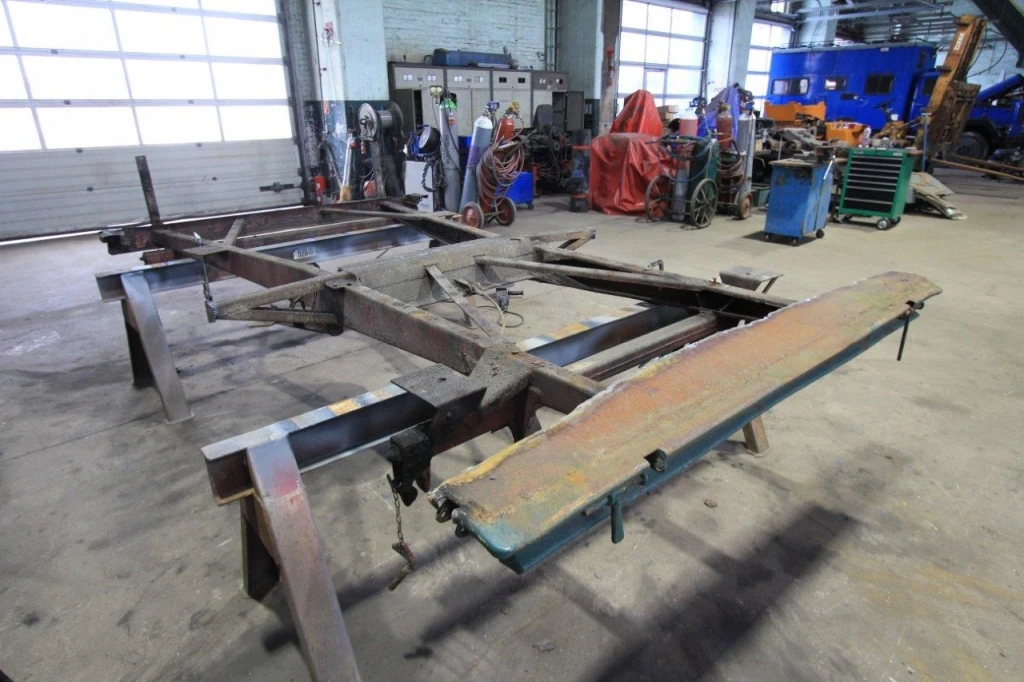

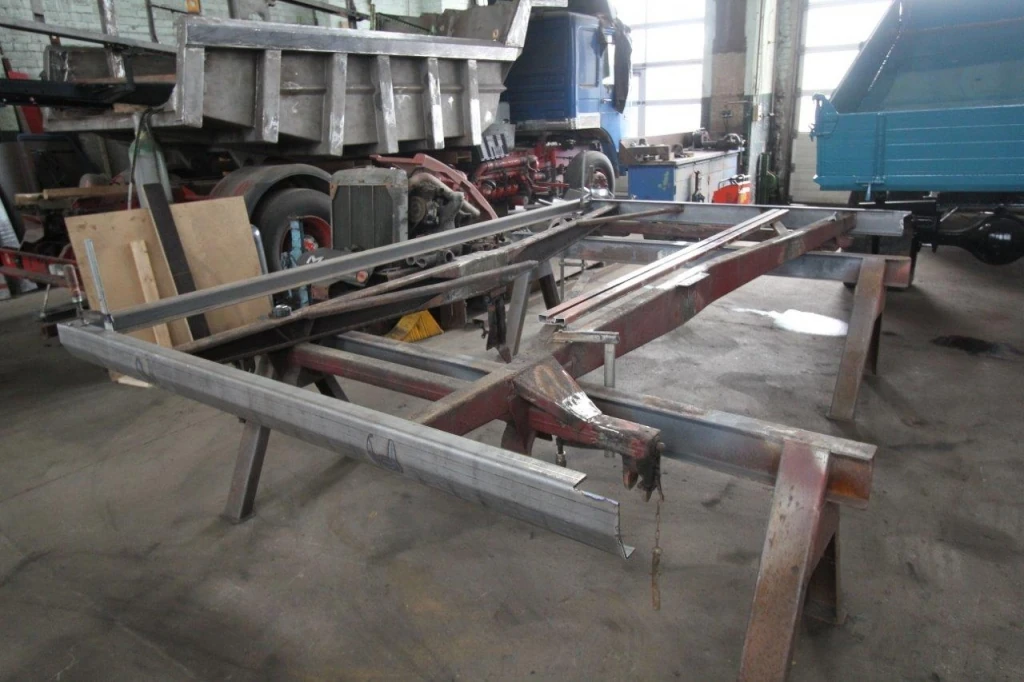

Der vorhandene Hilfsrahmen wurde bereits im Vorfeld gestrahlt, lackiert und mit neuen Kotschutzblechen versehen. Der Meiller Aufbau ist bereits komplett, bis auf den „Fischrahmen“, abgewrackt. Die ersten neuen Profile sind bereits angeheftet.
25.04.2016

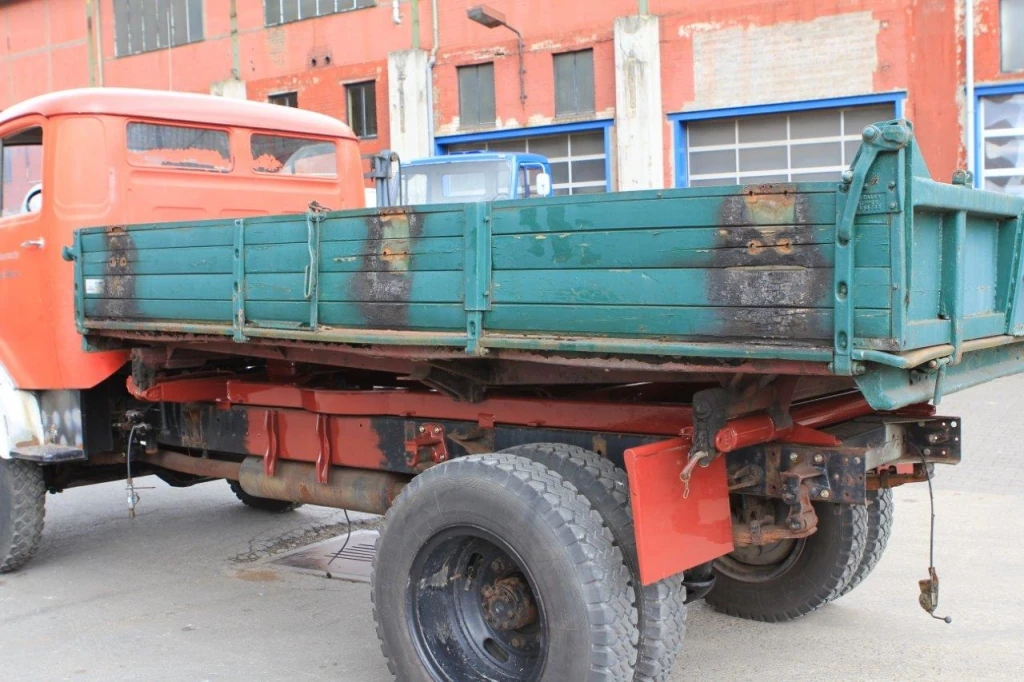

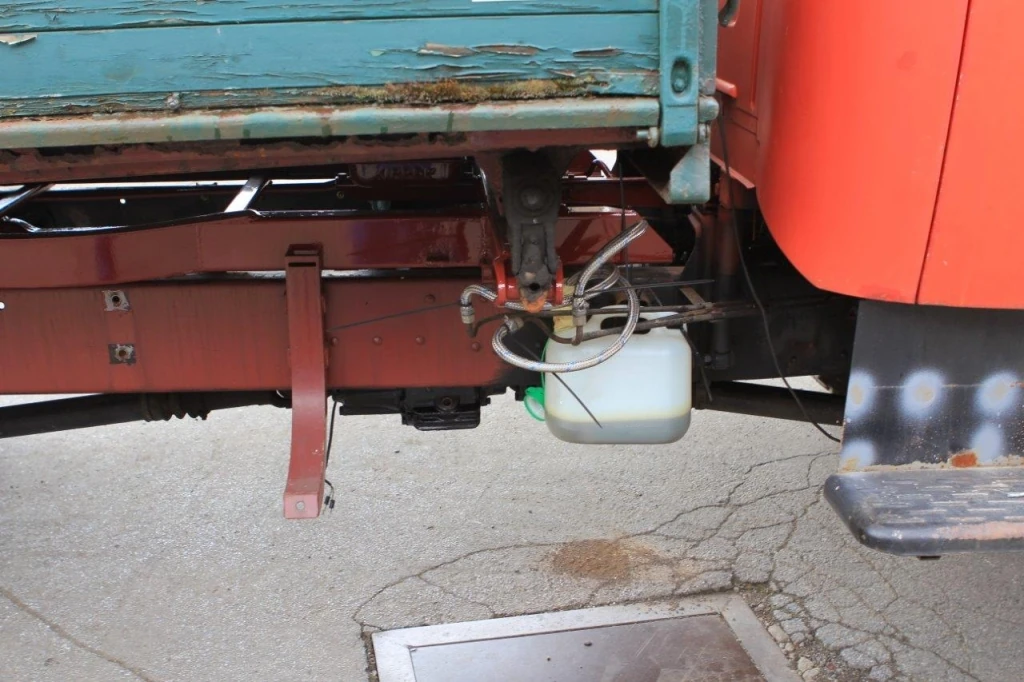

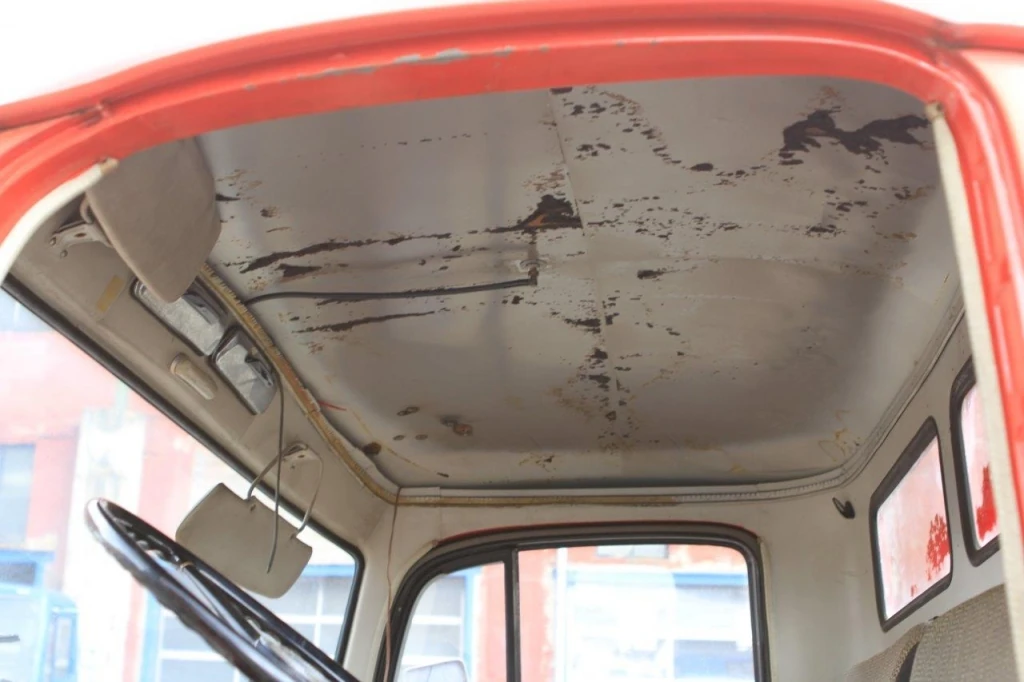

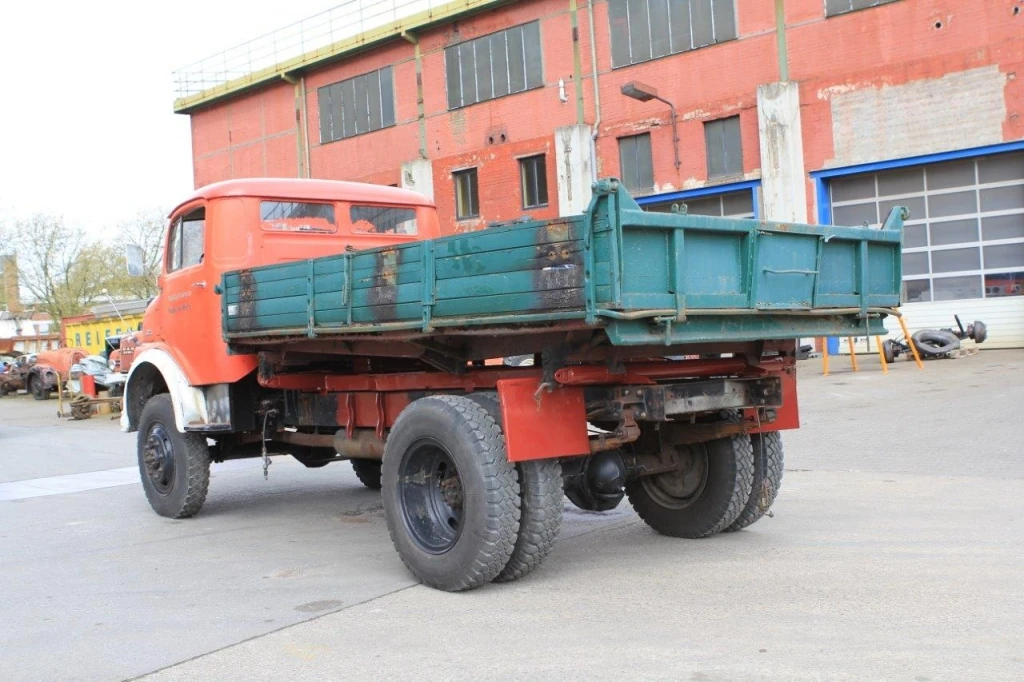

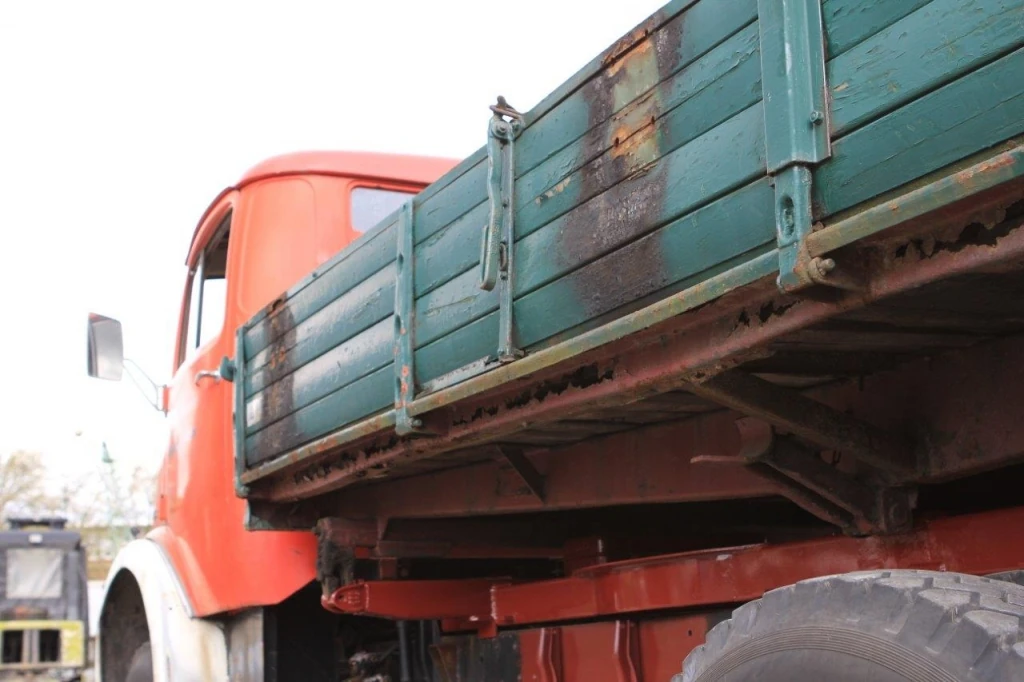

Ausgangsbasis

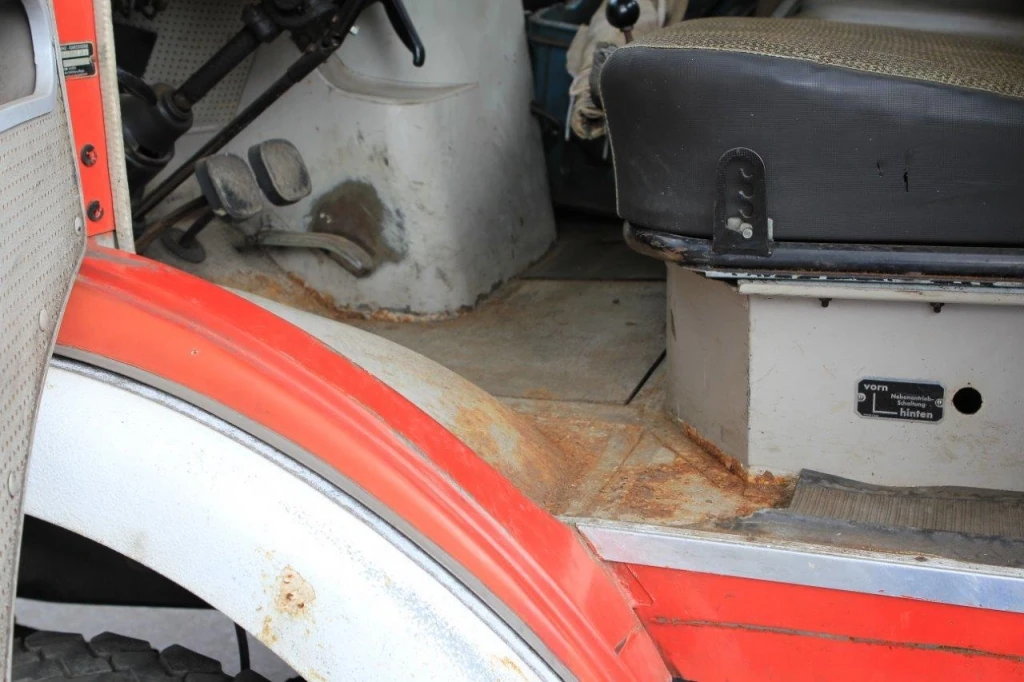

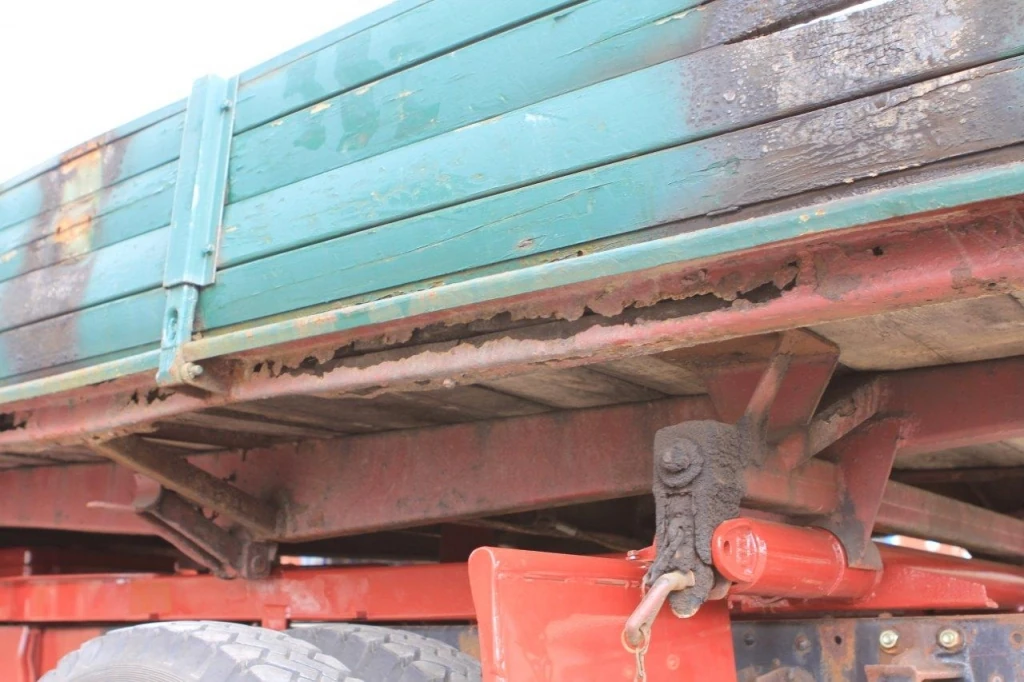

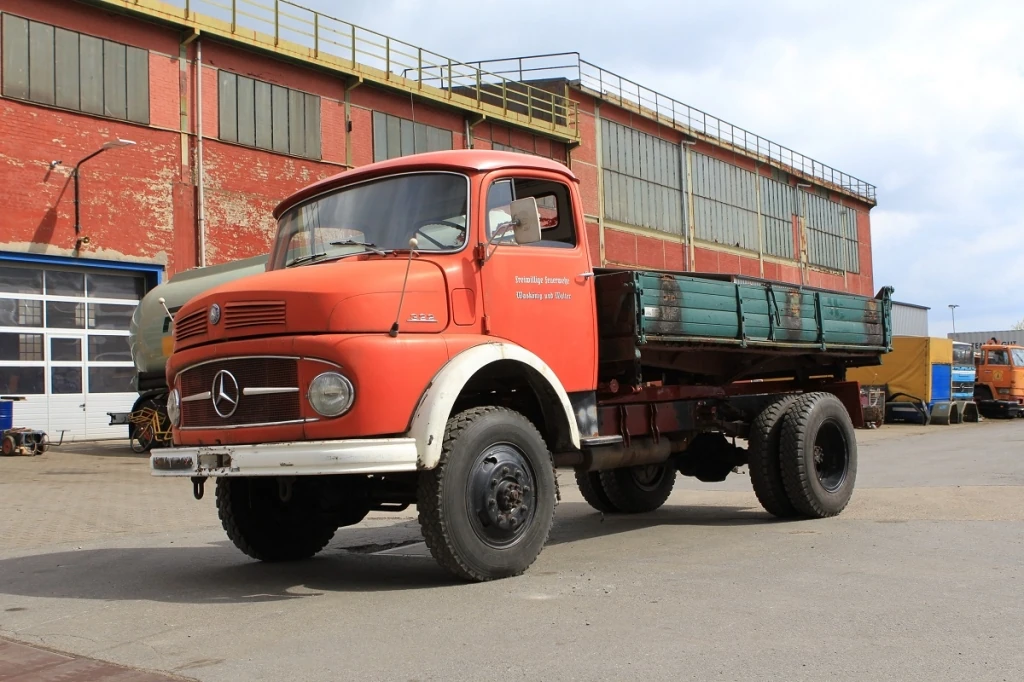

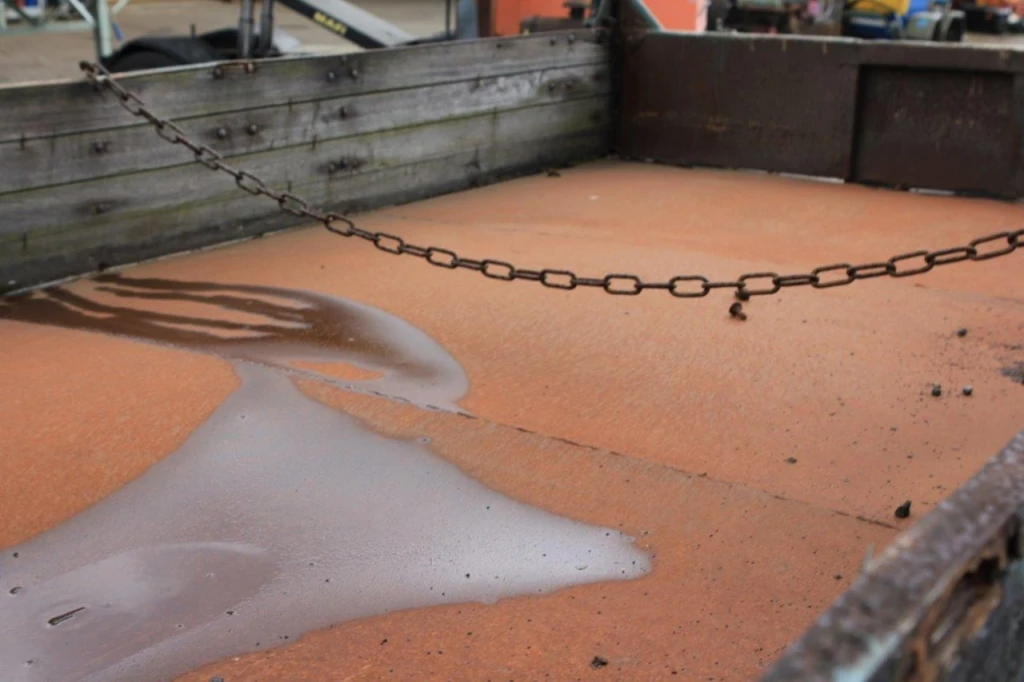

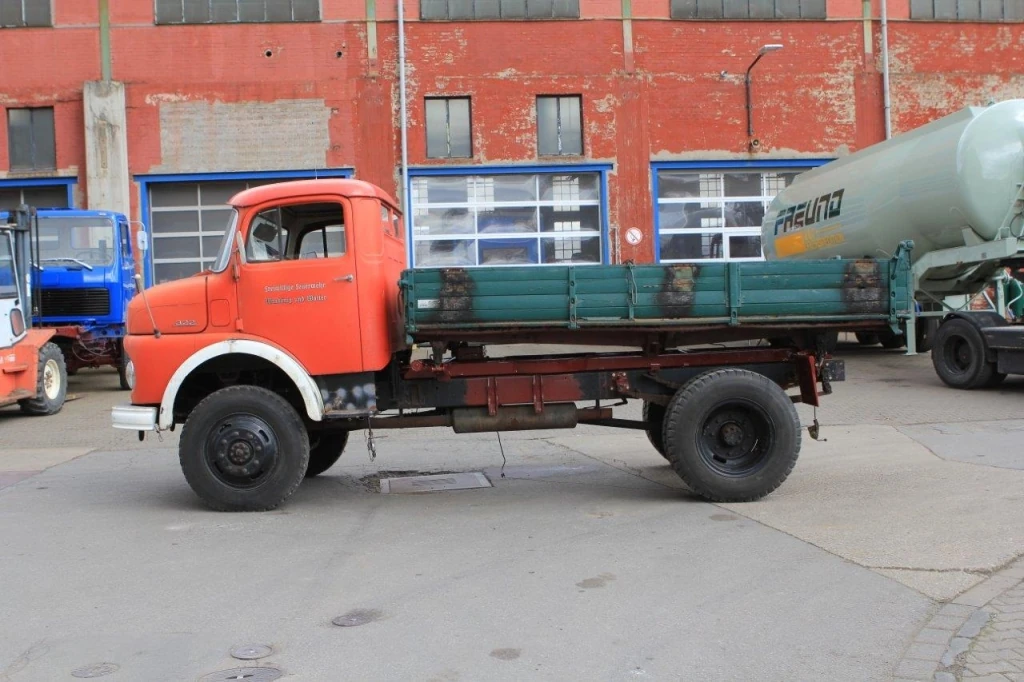

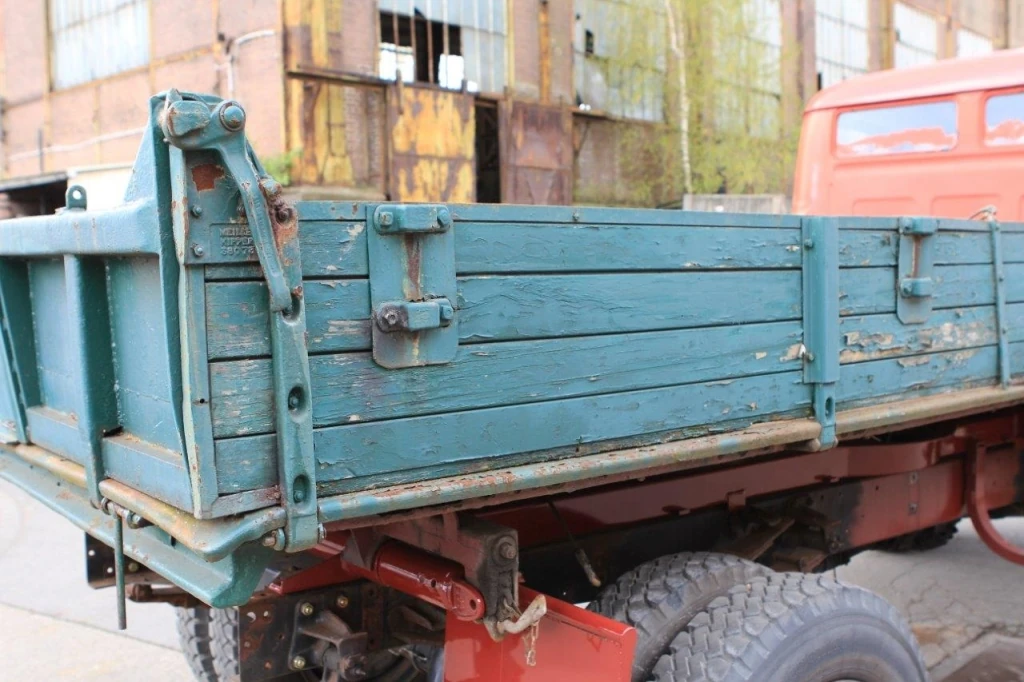

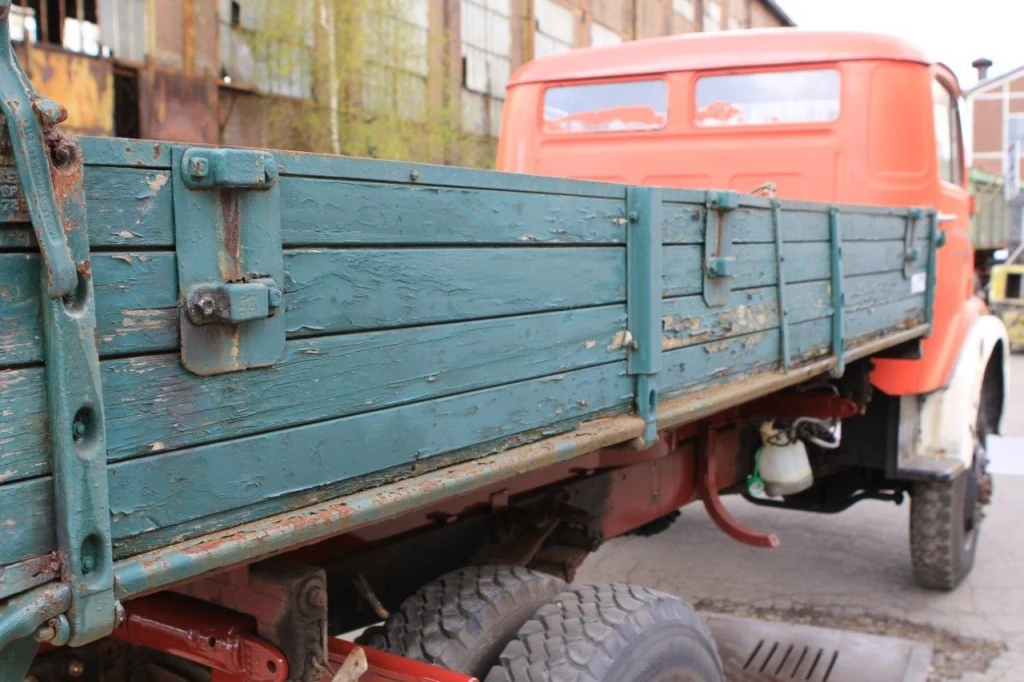

Mit dieser Ausgangsbasis werden wir in den nächsten Monaten aus einem LAF 322 einen wunderschönen LAK 322 zaubern. Der Aufbau inkl. Hilfsrahmen stammt von einem Baugleichen Fahrzeug , lediglich die Stahlklappe wird durch eine Holzklappe ersetzt.
